Aksialni iglično-cilindrično-valjkasti ležaj NKXR 17Z
- Kataloški br:
- 199906 - 62
- Oznaka:
- NKXR 17 Z
- EAN:
- 6940955637996
- Kataloški br:
- 199906 - 62
- Oznaka:
- NKXR 17 Z
- EAN:
- 6940955637996
Aksialni iglično-cilindrično-valjkasti ležaj NKXR 17Z
72.50 KM
Komada
Prodaja i slanje od:
Architektengruppe S71 d.o.o.
72.50 KM
sa PDV
Troškovi dostave
Komada
Tehničke specifikacije
Tehničke specifikacije
Brzina (maks.)
8400 o/min
Dim.

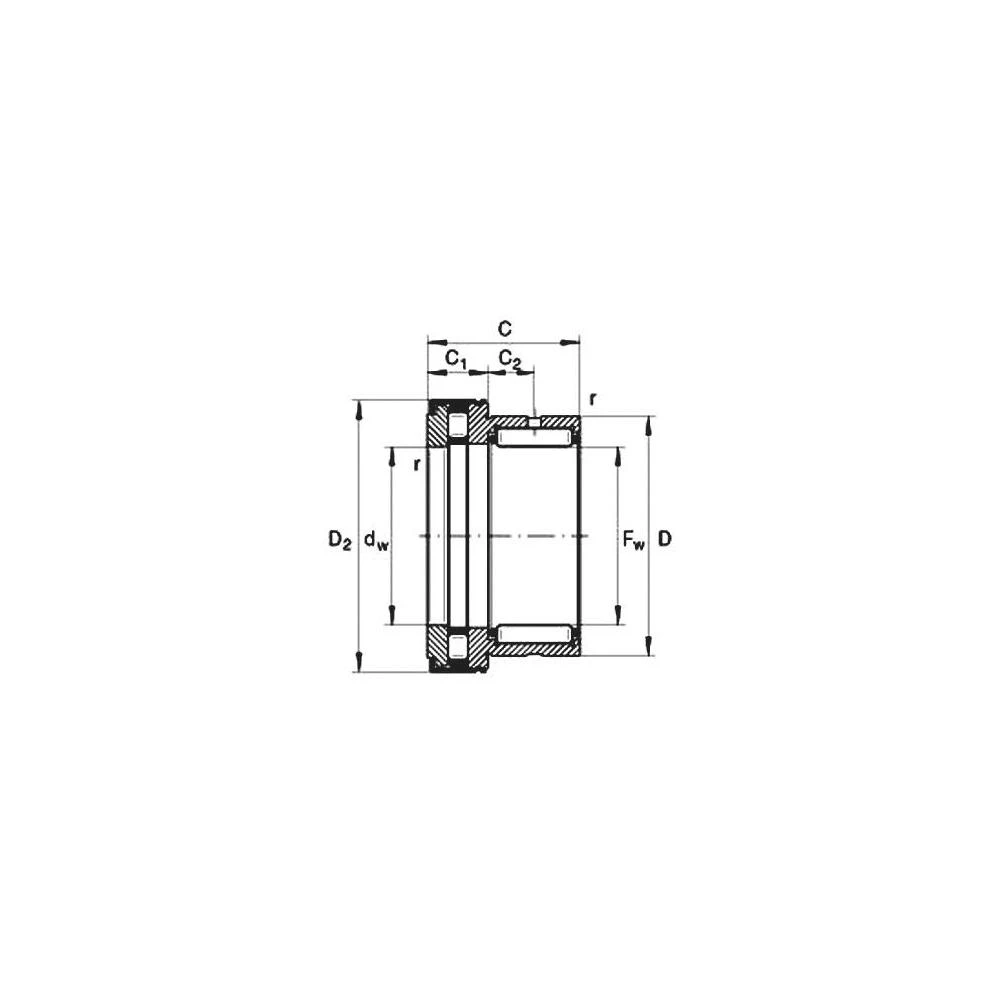

(dw/Fw x D2 x D x C x C1 x C2) 17 x 31,2 x 26 x 25 x 9 x 8 mm
Dimenzije
(dw/Fw x D2 x D x C x C1 x C2) 17 x 31,2 x 26 x 25 x 9 x 8 mm
Dizajn (kuglični ležaj)
NKXR
Nosivi broj din. aksijalni
15900 N
Nosivi broj din. Radijalna
13500 N
Nosivi broj stat. aksijalni
33500 N
Posebnosti
Jednostrana pokrivna ploča
Proizvođački dio br.
NKXR 17 Z
Promjer provrta
17 mm
Stat. Radijalna
15000 N
Tip
NKXR 17 Z
Vanjski Ø
31.2 mm
Vrsta proizvoda
cilindrična drška
Opis
Opis
Cilindrično valjkasti ležajevi s kavezom su jedinice koje se sastoje od masivnih vanjskih i unutarnjih prstenova i vijenaca cilindričnih valjčića. Vanjski prstenovi imaju obostrano čvrste rubove ili su bez njih, unutarnji prstenovi su dostupni u različitim izvedbama:
Jednoredni:
· N = unutarnji prsten s 2 ruba, vanjski prsten je bez rubova
· NU = unutarnji prsten bez rubova
· NJ = unutarnji prsten s 1 rubom na unutarnjem prstenu
· NUP = unutarnji prsten s 1 čvrstim rubom i 1 labavom rubnom granicom
Dvoredni:
· NN = dvoredni cilindrično valjkasti ležaj
· NNU = dvoredni cilindrično valjkasti ležaj
Kavez sprječava međusobno dodirivanje valjčića kod kotrljanja. Cilindrično valjkasti ležajevi su vrlo čvrsti, radijalno visoko opteretivi te zbog kaveza prikladni za veće brzine. Ležajevi se mogu rastaviti, a time i lakše ugraditi i izvaditi. Oba prstena ležaja mogu tako čvrsto sjesti.
Različite verzije identificiraju se takozvanim sufiksima:
· C3, C4 = klasa zračnosti ležaja
· E = pojačana izvedba
· EX = pojačana izvedba
· M1 = mjedeni masivni kavez, dvodijelni, vođen valjčićima
· M1A= mjedeni masivni kavez, dvodijelni, vođen rubovima na vanjskom prstenu
· TVP2 = plastični masivni kavez
· JP3 = kavez od čeličnog lima
Jednoredni:
· N = unutarnji prsten s 2 ruba, vanjski prsten je bez rubova
· NU = unutarnji prsten bez rubova
· NJ = unutarnji prsten s 1 rubom na unutarnjem prstenu
· NUP = unutarnji prsten s 1 čvrstim rubom i 1 labavom rubnom granicom
Dvoredni:
· NN = dvoredni cilindrično valjkasti ležaj
· NNU = dvoredni cilindrično valjkasti ležaj
Kavez sprječava međusobno dodirivanje valjčića kod kotrljanja. Cilindrično valjkasti ležajevi su vrlo čvrsti, radijalno visoko opteretivi te zbog kaveza prikladni za veće brzine. Ležajevi se mogu rastaviti, a time i lakše ugraditi i izvaditi. Oba prstena ležaja mogu tako čvrsto sjesti.
Različite verzije identificiraju se takozvanim sufiksima:
· C3, C4 = klasa zračnosti ležaja
· E = pojačana izvedba
· EX = pojačana izvedba
· M1 = mjedeni masivni kavez, dvodijelni, vođen valjčićima
· M1A= mjedeni masivni kavez, dvodijelni, vođen rubovima na vanjskom prstenu
· TVP2 = plastični masivni kavez
· JP3 = kavez od čeličnog lima
