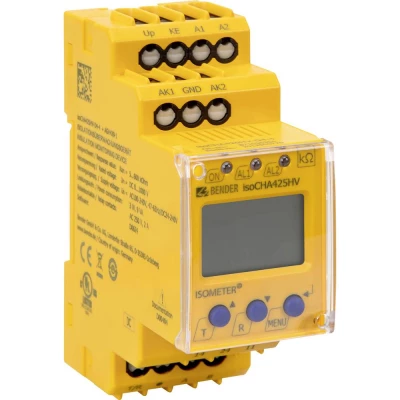

Bender isoCHA425-D4-4 eMobility izolacijski nadzorni uređaj

ISOMETER® se koristi za istosmjerne stanice za punjenje u skladu sa japanskim standardom punjenja CHAdeMO za napone između 50 V i 400 V DC. Prijavljuju se jednopolni izolacijski kvarovi s vremenom odziva ≤ 1 sekundu. Smetnje dvopolne izolacije u roku od 10 sekundi. Najveći dopušteni kapacitet propuštanja sustava Ce je 2 μF. Pomoću pojedinačne parametrizacije u svakom slučaju mora se izvršiti prilagodba sustavu i uvjetima primjene na licu mjesta kako bi se ispunili zahtjevi standarda. Obratite pozornost na ograničenja područja primjene navedena u tehničkim podacima. Svaka druga ili dodatna uporaba smatra se neprikladnom

Jednosmjerne stanice za punjenje električnih vozila prema japanskom standardu punjenja CHAdeMO

ISOMETER® mjeri efektivnu vrijednost (trueRMS) mrežnog napona Un između L + i L, kao i istosmjerne napone između L + i zemlje (UL + e) te između L- i zemlje (UL-e). Od minimalnog istosmjernog mrežnog napona, on određuje mjesto greške "R%", odnosno raspodjelu otpora izolacije između vodiča L + i L-, i označava to simbolom " +" ili "-" za izolacijski otpor mjerna vrijednost. Raspon vrijednosti mjesta pogreške je ± 100%:

Prikaz / značenje
-100% / Jednostrana pogreška na vodiču L
0% / simetrična pogreška
+100% / Jednostrana pogreška na vodiču L +

ISOMETER® koristi serijsko hardversko sučelje RS-485 sa sljedećim protokolima:
• BMS
BMS protokol bitan je dio sučelja mjernog uređaja Bender (protokol sabirnice BMS). Prijenos podataka odvija se s ASCII znakovima.

• Modbus RTU
Modbus RTU protokol je za razmjenu poruka aplikacijskog sloja i omogućuje master / slave komunikaciju između uređaja koji su međusobno povezani putem sabirničkih sustava i mreža. Modbus RTU poruke imaju 16-bitni CRC (Cyclic Redundant Checksum), koji jamči pouzdanost.

• IsoData
ISOMETER® kontinuirano šalje ASCII niz podataka s ciklusom od približno 1 sekunde. Komunikacija s ISOMETER-om® nije moguća u ovom načinu rada, a niti drugi odašiljači ne smiju biti povezani na liniju sabirnice RS-485. Adresa parametra, brzina prijenosa i paritet za protokole sučelja konfigurirani su u izborniku "out".
