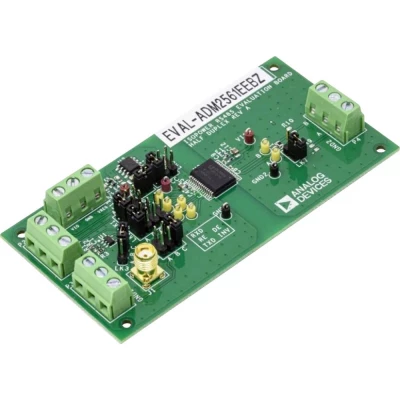

<br> <br> Analog Devices<br> <br> EVAL-ADM2561EEBZ<br> <br> razvojna ploča<br> <br> <br> <br> <br> <br> 1 St.<br> <br>

ADM2867E; Analogni uređaji ADM2561E su RS-485 primopredajnici izolirani signalom i snagom s efektima od 5,7 kV i 3 kV.
Uređaji prolaze EN55032 klasu B ispitivanje emisije zračenja s rubom na dvoslojnoj tiskanoj ploči (PCB) pomoću dva mala vanjska ferita 0402 na izoliranim priključcima napajanja i uzemljenja. Uređaj ima ugrađeni, izolirani istosmjerni pretvarač s niskim elektromagnetskim smetnjama (EMI), čime se uklanja potreba za vanjskim izoliranim napajanjem. Izolacijska barijera pruža otpornost na standarde elektromagnetske kompatibilnosti (EMC) na razini sustava. Obitelj izolacijskih uređaja ima IEC61000-4-2 ESD zaštitu od kontakta ± 12 kV i ± 15 kV zraka na pinovima RS-485 A, B, Y i Z. Uređaji također imaju kabele za premotavanje kabela koji omogućuju korisniku da brzo ispravi vezu kabela za vožnju unatrag na sabirnicama A, B, Y i Z, a da pritom zadrži sigurnosne performanse prijemnika.

Glavne karakteristike i prednosti:
· Emisije zračenja klase B na dvoslojnoj tiskanoj ploči smanjuju vrijeme projektiranja i troškove materijala
Inteligentna funkcija preokretanja kabela smanjuje vrijeme instalacije i otklanjanja pogrešaka krajnjeg sustava - omogućuje korisniku da lako ispravi greške u povezivanju temeljene na instalaciji
· IEC 61000-4-2 ESD i 5,7 kV pojačana digitalna iCoupler izolacija s>Puzanje i zazor od 8 mm održavaju integritet signala u najsurovijim okruženjima uz pouzdanu sigurnost iCoupler digitalne izolacije

Primjene:
· Industrijska automatizacija; PLC: IEC ESD, emisija zračenja klase B, isoPower, inverzija kabela, digitalna izolacija
· Komunikacija: izolacija, EMC prenapon, preokret kabela, robusnost
Zgrade i infrastruktura: IEC ESD, klasa emisije zračenja B.
· Vazduhoplovstvo i obrana: EP zahtijeva 105 ° C, niske emisije zračenja

Ovaj tekst je strojno preveden.
