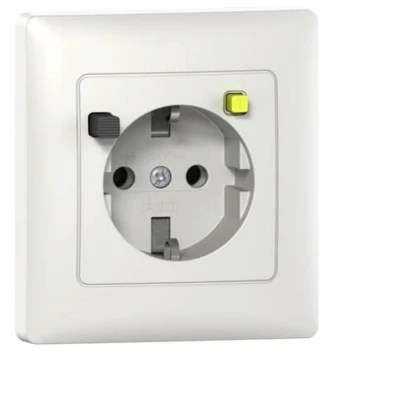

Busch-Jaeger 2CCF019543R0001 podžbukna sigurnosna zaštitna utičnica IP20 bijela, čista bijela (RAL 9010)

Fiksna FI utičnica koristi se za zaštitu ljudi i imovine. Može se koristiti za izvedbu "dodatne zaštite utičnica" prema DIN VDE 0100-410. Naročito je prikladan za upotrebu u postojećim instalacijama u kojima se prekidač rezidualne struje bez velikog napora ne može ugraditi u glavni ili podrazvodnik. Glavna ciljna skupina su TN-C sustavi (klasično nuliranje) bez zasebno usmjerenog zaštitnog vodiča PE. Ali i u drugim sistemskim oblicima kao što su Na primjer, utičnica FI može se koristiti u TN-S i TT sustavima. Na ulaznoj utičnici FI nalaze se ulazni terminali označeni bojom (N: plavi, L: crni, PE: žuti) i izlazni terminali (L ', N', PE). Oni se mogu koristiti za spajanje FI utičnice s drugim pojedinačnim SCHUKO utičnicama u skladu s DIN VDE 0100-530: 2018-06 (vidi sliku na sljedećoj stranici), pod uvjetom da su sve utičnice pod zajedničkim poklopcem (ovo je s BuschJaeger FISchukomatom, mogući višestruki okvir i SCHUKO utičnica). Utičnica FI radi neovisno o naponu i rukuje sinusoidnim zaostalim strujama i pulsirajućim istosmjernim zaostalim strujama (tip A). Vanjski vodiči (L) i neutralni vodiči (N) su preklopljeni. Ima žutu tipku za provjeru funkcije koju morate redovito pritiskati. Crni gumb se može koristiti za ponovno uključivanje nakon testa. Utičnica FI je prekidač rezidualne struje (RCCB) u strukturnoj jedinici s utičnicom prema DIN EN 61008-1 (DIN VDE 0664-10) s DIN EN 61008-2-1 (DIN VDE 0664-11).

Ovaj tekst je strojno preveden.
