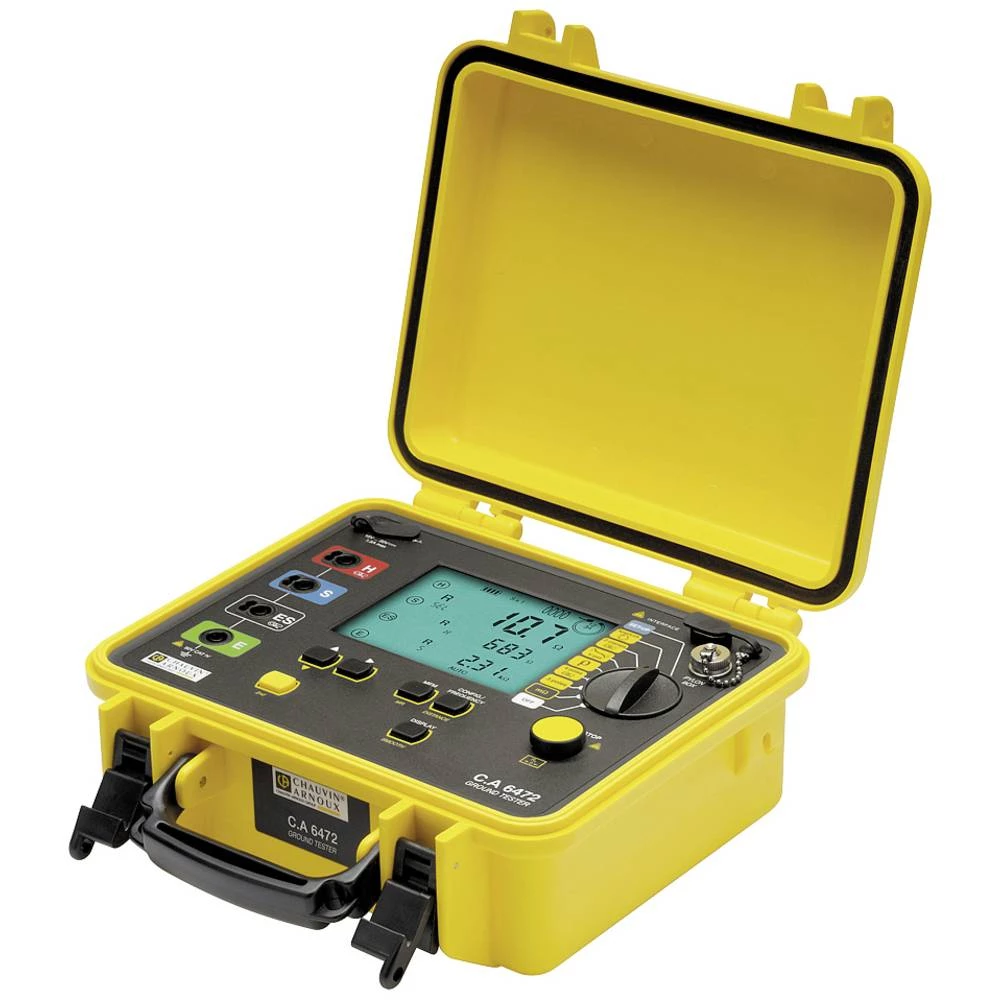

Chauvin Arnoux C.A 6472 mjerač uzemljenja

Uz ispitivač uzemljenja i otpornosti tla CA 6472 moguće su cjelovite i brze procjene svih vrsta uzemljenja, jer uređaj kombinira sve funkcije za mjerenje uzemljenja. U suradnji s Pylon Boxom CA 6474, čak su moguća i mjerenja uzemljenja na visokonaponskim pilonima, tijekom rada, jednostavno, sveobuhvatno i potpuno sigurno.

Za praktičnu upotrebu moguća su dva načina rada:
Automatski način rada: Optimalno mjerenje zajamčeno je u samo nekoliko jednostavnih koraka: Odaberite funkciju mjerenja na velikom okretnom prekidaču, jednostavno pritisnite tipku START / STOP, pročitajte rezultat. Prema zadanim postavkama uređaj odabire frekvenciju testnog signala od 128 Hz ili drugu prikladnu frekvenciju ako su prisutni ometajući signali.
U ekspertskom načinu rada korisnik može sam odrediti sve parametre mjerenja: frekvenciju i napon ispitnog signala, frekvencijski zamah (način pomicanja) itd., A dodatni rezultati mjerenja poput razine i frekvencije signala smetnji itd. Mogu se prikazati za detaljnije analize.

Mjerač uzemljenja i otpora uzemljenja CA 6472 također omogućuje sljedeća mjerenja:

Tropolna mjerenja uzemljenja s pomoćnom zemaljskom elektrodom i sondom, s tim da CA 6472 također može mjeriti otpore sonde Rs i pomoćne zemaljske elektrode Rh, kao i sve interferencijske napone koji mogu biti prisutni, tako da rezultati mjerenja može se precizno procijeniti.

Četveropolna i selektivna mjerenja uzemljenja sa stezaljkom: Ako postoji nekoliko paralelnih krugova uzemljenja, svaki krug može se mjeriti pojedinačno uz pomoć strujnog transformatora stezaljki. Posebno prikladno za vrlo male otpore uzemljenja.

Mjerenje petlji uzemljenja s 2 stezaljke: Izmjerite svaku uzemljenu petlju pojedinačno bez prekida.

Mjerenje zemaljske spojnice: CA 6472 automatski izračunava otpor spojnice uz pomoć tri mjerenja zemlje.

Mjerenje specifičnog otpora uzemljenja: Izračunajte automatski metodom Wenner ili Schlumberger.

Mjerenja zemaljskog potencijala: Odredite promjene zemaljskog potencijala s povećanjem udaljenosti od povezane točke uzemljenja.
