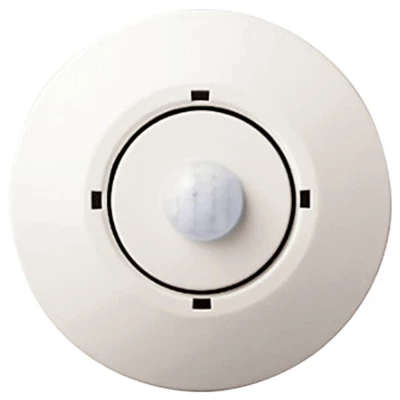

DL2-BH98S-pm Eltako senzor osvjetljenja kretanja

DALI-2 standard senzora osvjetljenja kretanja. Aplikacijski kontroleri i instance. Klasa zaštite: IP 20. Certifikat DALI-2. DL2-BH98 je spojen izravno na DALI sabirnicu i napaja se preko nje. Potrebno je napajanje DALI sabirnice; nije potrebno dodatno napajanje. Maksimalna potrošnja struje 3.5mA. Spajanje na DALI stezaljke može se izvesti bez poštivanja polariteta. Stezaljke su prikladne za presjek vodiča od 0,5 mm2 do 1,5 mm2. DALI kabeli mogu se postaviti pomoću standardnog niskonaponskog instalacijskog materijala. Nisu potrebni posebni kabeli. Montažni prsten se pričvršćuje izravno na elektroinstalacijsku kutiju. Kućište se tada jednostavno natakne na montažni prsten i udubljena glava senzora stane u električnu instalacijsku kutiju. Usklađivanje sa željenim područjem detekcije okomitim nagibom od 40° i aksijalnom rotacijom od 360°. Aplikacijski kontroleri i instance mogu se konfigurirati putem Dali Cockpita. U principu, postoji razlika između aplikacijskog kontrolera i DALI-2 instanci. Aplikacijski kontroler dovodi do izravnih DALI kontrolnih naredbi koje odmah izvršavaju DALI upravljački programi. Instance DALI-2 generiraju poruke o događajima koje tumače i dalje obrađuju upravljačke jedinice više razine. 4 načina rada: - Kontrola kretanja. - Kontrola pokreta uz konstantnu kontrolu svjetla. - Konstantna kontrola svjetla. - Kontrola svjetla (4 praga). Radno ponašanje može se prilagoditi putem scena i vanjskih DALI naredbi. Funkcija hodnika – druga vrijednost svjetla za prigušivanje prije gašenja. Može se koristiti ili kao aktivna DALI jedinica za upravljanje rasvjetom ili kao senzorska jedinica za integraciju u sustave upravljanja zgradom. Dvosmjerna integracija putem FD2G14 u Seriju 14. Jednostavna konfiguracija putem DALI sabirnice pomoću softverskog alata DALI Cockpit PC. Moguće više senzora u jednom DALI krugu. Automatska sinkronizacija više senzora s istim učinkovitim rasponom. Dimenzije: 98x47mm. Dubina ugradnje 30mm. Boja: polarno bijela mat (slično RAL9010). Detektor pokreta: domet detekcije: 12m. Visina ugradnje: 8m. Zone: 92 Vodoravno: ±51°. Okomito: ±46°. Senzor svjetla: Raspon: 0-2047lux (11bit), Rezolucija: 1lux. Događaj: 0-2047lux (10bit), Rezolucija: 2lux.
