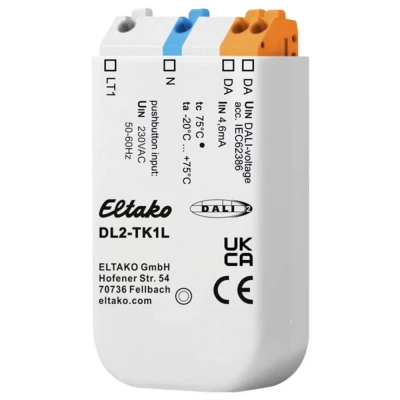

DL2-TK1L Eltako DALI spojnica s gumbom podžbukna

Kompaktni DALI-2 upravljački modul s 1 sklopnim ulazom. Za podžbuknu montažu. Duljina 59 mm, širina 33 mm, dubina 15 mm. Klasa zaštite: IP 20. DALI potrošnja struje 4.6mA. Certifikat DALI-2. DALI2 je najnovija generacija DALI standarda s proširenom funkcionalnošću. DALI2 uređaji također podržavaju sve prethodne DALI funkcije i stoga su kompatibilni sa starijim verzijama. Kompaktni DALI-2 upravljački modul s 1 sklopnim ulazom za 230V AC. DL2-TK1L se napaja preko DALI sabirnice, nije potrebno posebno napajanje. Spajanje na DALI priključke ne ovisi o polaritetu. Galvanska izolacija između sklopnog ulaza i DALI sučelja. Sposoban za više glavnih, više modula se može instalirati na istoj DALI liniji. Integrirani DALI-2 aplikacijski kontroler. Pojedinačne DALI naredbe, efektivni raspon i funkcije prebacivanja mogu se dodijeliti svakom ulazu. Uz standardne DALI naredbe, Application Controller također omogućuje DALI DT8: Tunable White i RGB(W) kontrolu kao i makronaredbe. Modul ima DALI-2 instancu (tip tipke, prema IEC62386-301) za jednostavnu integraciju. Podržava kratki pritisak, dugi pritisak (s ponavljanjem za zatamnjenje) i prebacivanje. Prikladno za gumbe kao i za prekidače. Alternativna funkcija gumba, svakom od ulaza može se dodijeliti druga funkcija, koja se može aktivirati/deaktivirati putem naredbe scene na DALI sabirnici. Ponašanje pri uključivanju koje se može konfigurirati. DL2-TK1L se napaja preko DALI sabirnice, nije potrebno posebno napajanje. Spajanje na DALI priključke ne ovisi o polaritetu. Primjena i funkcija: DL2-TK1L služi kao univerzalni modul za upravljanje DALI-kompatibilnim svjetiljkama. Funkcija sklopnog ulaza može se podesiti pojedinačno. Softverski alat DALI Cockpit može se koristiti za podešavanje, baš kao i kod drugih Lunatone upravljačkih uređaja. U principu se pravi razlika između Application Controllera i DALI-2 instanci. Aplikacijski kontroler dovodi do izravnih DALI kontrolnih naredbi koje odmah izvršavaju DALI upravljački programi. Instance DALI-2 generiraju poruke o događajima koje tumače i dalje obrađuju upravljačke jedinice više razine (WAGO, Beckhoff, LUNATONE DALI-2 KNX Gateway). Aplikacijski kontroleri i instance mogu biti aktivni u isto vrijeme. Stanje isporuke: Osnovna konfiguracija je već implementirana u stanju isporuke (tvorničke postavke). Ovo se može promijeniti ako je potrebno i prilagoditi trenutnoj aplikaciji.

Ovaj tekst je strojno preveden.
