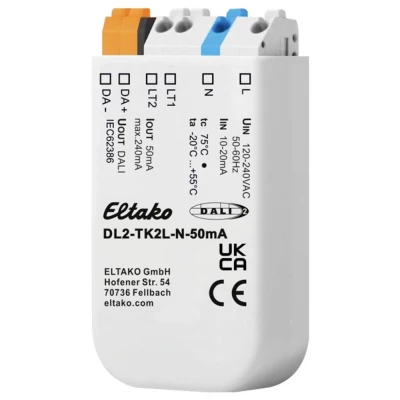

DL2-TK2L-N-50mA Eltako DALI spojnica s gumbom podžbukna

Kompaktni DALI-2 upravljački modul s 2 slobodno programabilna sklopna ulaza. Za podžbuknu montažu. Duljina 59 mm, širina 33 mm, dubina 15 mm. Klasa zaštite: IP 20. Certifikat DALI-2. DALI2 je najnovija generacija DALI standarda s proširenom funkcionalnošću. DALI2 uređaji također podržavaju sve prethodne DALI funkcije i stoga su kompatibilni sa starijim verzijama. Kompaktni DALI-2 upravljački modul s 2 sklopna ulaza za 230V AC. S integriranim napajanjem DALI sabirnice (50mA), dodatno napajanje sabirnice ne smije se priključiti. Galvanska izolacija između sklopnog ulaza i DALI sučelja. Mogućnost rada s više majstora. Integrirani DALI-2 aplikacijski kontroler. Pojedinačne DALI naredbe, efektivni raspon i funkcije prebacivanja mogu se dodijeliti svakom ulazu. Uz standardne DALI naredbe, Application Controller također omogućuje DALI DT8 TC i RGB(W) kontrolu. Jednostavna integracija kroz dvije instance DALI2 tipkala. Podržava kratki pritisak, dugi pritisak (s ponavljanjem za zatamnjivanje i prebacivanje. Prikladno za gumbe kao i za prekidače. Alternativna funkcija gumba, svakom od ulaza može se dodijeliti druga funkcija, koja se može aktivirati/deaktivirati putem naredbe scene na DALI sabirnici. Sekvence, makronaredbe i druge funkcije dostupne su u Application Controlleru. Jednostavna konfiguracija putem LUNATONE DALI sučelja i softverskog alata DALI Cockpit. Polaritet izlaznog napona vidljiv je na kućištu (DA+, DA-). Primjena i funkcija: DL2-TK2L-N-50mA služi kao univerzalni modul za upravljanje DALI-kompatibilnim svjetiljkama. Funkcija svakog sklopnog ulaza može se podesiti pojedinačno. Softverski alat DALI Cockpit može se koristiti za podešavanje, baš kao i kod drugih Lunatone upravljačkih uređaja. U principu se pravi razlika između Application Controllera i DALI-2 instanci. Aplikacijski kontroler dovodi do izravnih DALI kontrolnih naredbi koje odmah izvršavaju DALI upravljački programi. Instance DALI-2 generiraju poruke o događajima koje tumače i dalje obrađuju upravljačke jedinice više razine (WAGO, Beckhoff, LUNATONE DALI-2 KNX Gateway). Aplikacijski kontroleri i instance mogu biti aktivni u isto vrijeme. Stanje isporuke: Osnovna konfiguracija je već implementirana u stanju isporuke (tvorničke postavke). Ovo se može promijeniti ako je potrebno i prilagoditi trenutnoj aplikaciji.

Ovaj tekst je strojno preveden.
