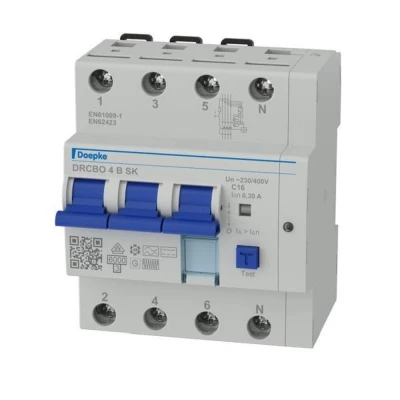

Doepke 09948134 FID zaštitna sklopka/zaštitna sklopka za vodove

RCBO kombinira zaštitnu struju i strujne prekidače u jednom uređaju (FI/LS kombinacija). Štite ljude od zaostalih struja, a sustave od kratkih spojeva i preopterećenja. DRCBO 4 imaju nazivni sklopni kapacitet od 6 kA. Osim aktiviranog prikaza, nude i prozor s naljepnicama. Prekidači tipa B osjetljivi su na AC/DC na frekvencijama od 0 Hz (glatke istosmjerne zaostale struje) do 150 kHz. Otporniji su na udarne struje i grmljavinske oluje. Prekidači sa SK karakterističnom krivuljom predstavljaju zaštitu od grešaka i visoku raspoloživost sustava. Karakterizira ih manja osjetljivost odziva na višim frekvencijama. Lažno okidanje povezano sa sustavom tako je uvelike izbjegnuto. SK karakteristična krivulja je optimizirana za sustave u kojima nije potrebna zaštita od požara. Prekidači s karakteristikom okidanja C optimizirani su za krugove s velikim udarnim ili vršnim strujama. Standardne sklopke dizajnirane su za krugove s nazivnim naponom od 230 V ili 400 V i nazivnom frekvencijom od 50 Hz. Svojstva: svestrujno osjetljiv na zaostale struje s frekvencijama od 0 Hz (glatka istosmjerna struja) do 150 kHz; Okidanje neovisno o mrežnom naponu za zaostalu struju tipa A; mala veličina za sve nazivne struje; indikator položaja prebacivanja; zaseban prikaz razloga okidača; Stezne stege sa širokim rasponom steznog presjeka na obje strane priključka; neutralni vodič desno; prozor za naljepnice; Vrsta montaže: brzo pričvršćivanje na montažnu šinu; Bilo koji položaj ugradnje; Feed po mogućnosti odozgo; Područja primjene: komercijalne i industrijske instalacije sa TT, TN-S i TN-CS sustavima u kojima se oprema energetske elektronike koristi bez galvanske mrežne izolacije, kao što su: Npr. frekvencijski pretvarači, sklopni izvori napajanja, visokofrekventni pretvarači, fotonaponski ili UPS sustavi s pretvaračima bez transformatora; Tu bi se trebali koristiti RCBO tipa B+ i tipa B s NK karakteristikama. gdje je potrebna zaštita od požara; Napomene: pogodan za korištenje u 50 Hz AC mrežama; RCBO su također dostupni za druge frekvencije na zahtjev; nije za uporabu u mrežama istosmjerne struje ili na izlaznoj strani kontrolirane električne opreme kao što je. B. pretvarači frekvencije.
