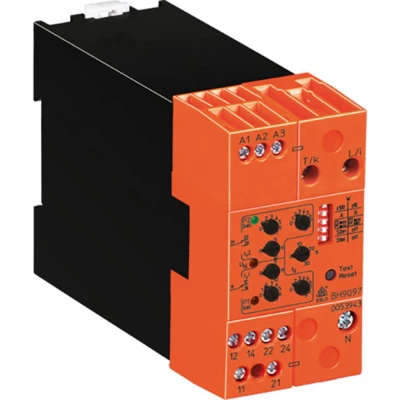

Dold BH9097.38/001 3AC400V AC40A Belastungswächter nadzorni relej

Nadzor opterećenja BH 9097 nadgleda aktivnu potrošnju električne energije potrošača. Zbog principa jednofaznog mjerenja pretpostavlja se simetrično opterećenje sve 3 faze, kao što je to uobičajeno kod potrošača na motorni pogon. Upotrebom DIP prekidača uređaj se može konfigurirati kao nadzor preniskog i preopterećenja P1min / P2 max. Postavke P1 i P2 kalibrirane su kao apsolutne vrijednosti u vatima i izvršene su pomoću dva okretna prekidača. 2 LED diode označavaju status prebacivanja pripadajućih izlaznih releja. Releji se mogu konfigurirati prema principu otvorenog ili zatvorenog kruga. Na svaki relej djeluju odvojeno podesiva kašnjenja odziva i zajednički podesiva premosnica za pokretanje.

· Prema IEC / EN 60255-1, IEC / EN 60255-26, DIN VDE 0435-303
· Otkrivanje
Podopterećenje P1 i preopterećenje P2
Preopterećenje P1 (razina prije upozorenja) i preopterećenje P2 mogu se prebaciti
· Postavljanje P1 i P2 putem apsolutne skale
· za motore do 22 kW / 400 V ili 37 kW / 690 V
· Metoda mjerenja: mjerenje aktivne snage
· veliki opseg mjerenja struje kroz automatsko prebacivanje raspona
· Po 1 preklopni kontakt za prijavljivanje P1 i P2
· podesivo poništavanje pokretanja ta
· podesivo odgađanje odziva tv
· sa ili bez ponašanja pohrane, preklopno
· Gumb za testiranje / resetiranje za jednostavno puštanje u rad i kao pomoć pri podešavanju
· do 40 A bez vanjskog strujnog transformatora
· Princip otvorenog kruga (izlazni relej se aktivira u slučaju kvara) ili
Princip struje zatvorenog kruga (izlazni relej se ne aktivira u slučaju kvara), moguće je preklopiti za jednofazna opterećenja
· LED prikazi.
· Širina 45 mm

Ovaj tekst je strojno preveden.
