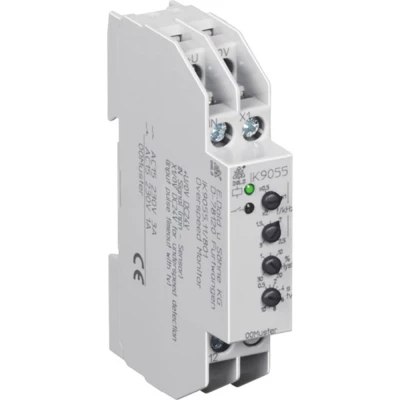

Dold IK9055.11 50-50000IPM UH=DC24V Hyst.1-20% monitor brzine

Nadzor brzine rotacijskih dijelova stroja, nadgledanje cikličnih pokreta i oscilacija udara, opće nadgledanje impulsnih sekvenci (transporter, transportna i proizvodna tehnologija), nadgledanje frekvencije pulsa (npr. Senzori protoka, anemometri itd.), Nadgledanje pulsa šinskih vozila .

Učestalost koju treba nadzirati mjeri se pomoću mjernog ulaza (terminal uređaja IN). Frekvencija mjerenja uspoređuje se s vrijednošću odziva koja se postavlja na uređaju.
U načinu pretjerane frekvencije, izlazni relej prebacuje se u položaj alarma kada se prekorači zadana vrijednost odziva. Ako frekvencija mjerenja ponovo padne ispod vrijednosti odziva minus minus postavljena histereza,
izlazni uređaj prebacuje se natrag u dobar položaj. U načinu premale frekvencije, izlazni relej prebacuje se u položaj alarma kada vrijednost odziva padne ispod zadate vrijednosti. Ako se mjerna frekvencija poraste iznad vrijednosti odziva plus postavljena histereza, izlazni relej prebacuje se natrag u dobar položaj. Kod principa zatvorenog kruga, aktivirani izlazni relej (11-14 zatvoreno) odgovara statusu OK.
S principom otvorenog kruga (na zahtjev), aktivirani izlazni relej (11-14 zatvoren) odgovara statusu alarma.

Prema IEC / EN 60 255-1
· Otkrivanje prebrze ili premale brzine / frekvencije, funkcija se može prebaciti
· Podesiva brzina / frekvencija nadzora, moguća je promjena u 3 raspona
· Raspoloživi frekvencijski rasponi do 10 kHz (600 000 impulsa / min), stoga prikladni i za turbine, centrifuge i slično
· Podesiva histereza
· Ulaz prikladan za nadzor brzine s ležajevima SKF osjetnika
· Kompaktna izvedba, za pomoćni napon 24 V DC
· Odvajanje od ulaza
Princip zatvorenog kruga (princip otvorenog kruga na zahtjev)
· LED zasloni za pomoćni napon, impulse senzora i položaj kontakta
· 1 kontakt za promjenu
· Nosač gornjeg šešira ili vijak
Ukupna širina 17,5 mm
