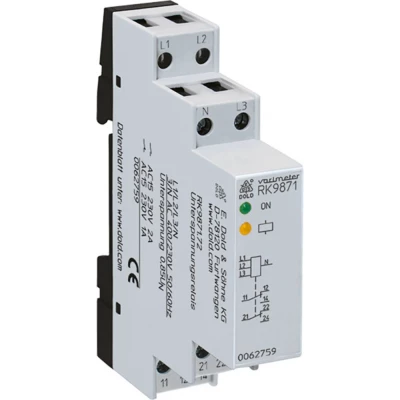

Dold RK9871.72 3/N AC400/230V 50/60Hz naponski nadzorni relej

Prijave:
Nadzor trofaznih mreža za podnapon i prelazak na sigurnosna napajanja.
Za sustave prema:
DIN VDE 0108-100 (sigurnosna rasvjeta)
DIN VDE 0100-718 (strukturni sustavi za okupljanje ljudi)

Kada se mjerni napon primijeni na mjerne ulaze L1-L2-L3, a mreža nema kvarova, relej prelazi u dobro stanje ako napon više ne padne ispod praga podnapona tijekom 1 minute.
Za vrijeme čekanja od 1 minute žuto LED treperi. Nakon otkrivanja podnapona u jednoj ili više faza dulje od 0,5 s, relej ispada.
Relej za podnapon mjeri aritmetičku vrijednost trofaznih napona prema N.

Prema IEC / EN 60255-1
Za sustave prema DIN VDE 0100-718 i DIN VDE 0108-100 (standard nasljednik DIN VDE 0108)
· Otkrivanje podnapona u trofaznim mrežama
Bez zasebnog pomoćnog napona (generiranog iz mjernog napona sve 3 faze)
· LED zaslon za radni napon i položaj kontakta
· Za bilo koji slijed faza
Princip struje zatvorenog kruga (izlazni relej se ne aktivira u slučaju kvara)
· 2 preklopna kontakta
· S fiksnim vremenskim kašnjenjem od 0,5 s za poruke o pogreškama
· S fiksnim vremenskim kašnjenjem od 1 minute za vraćanje u dobro stanje
· S fiksnom vrijednošću odziva na 195,5 V AC
· Po želji s test gumbom za kontrolu funkcije
Ukupna širina 17,5 mm
