Elektor 19883 Kompletni paket

Kataloški br:
2544043 - 62
Oznaka:
19883
EAN:
7442105131105

(0)

Kataloški br:
2544043 - 62
Oznaka:
19883
EAN:
7442105131105

Rasprodano

Prodaja i slanje od: Architektengruppe S71 d.o.o.

Komada

(0)

Prikaži recenzije

  • Conrad Product Image
  • Conrad Product Image
  • Conrad Product Image
Main product image

1/3

Izdvojeno & Detalji

  • Mjeri otpor, kapacitivnost i induktivnost komponenti s impedancijom od 10 mΩ do 100 MΩ
  • Ispitna frekvencija od 50 Hz do 2 MHz
  • 4 moguća ispitna napona (0,1, 0,2, 0,5 i 1 Vrms)
  • Osim toga, napon prednapona do 5 V za kondenzatore i do 50 mA struja prednapona za induktore
  • 2 opcije konfiguracije:
  • Samostalni način rada s glavnom pločom + proširenjem zaslona
  • Matična ploča (bez zaslona) spojena preko USB-a na računalo na kojem je pokrenut aplikacijski softver (Windows, Linux, MacOS)

Tehničke specifikacije

U tablici možete odabrati potrebne tehničke podatke kako biste pronašli stavke s istim vrijednostima.

Tehničke specifikacije

Vrsta proizvoda

kompletan paket

Opis

Opis

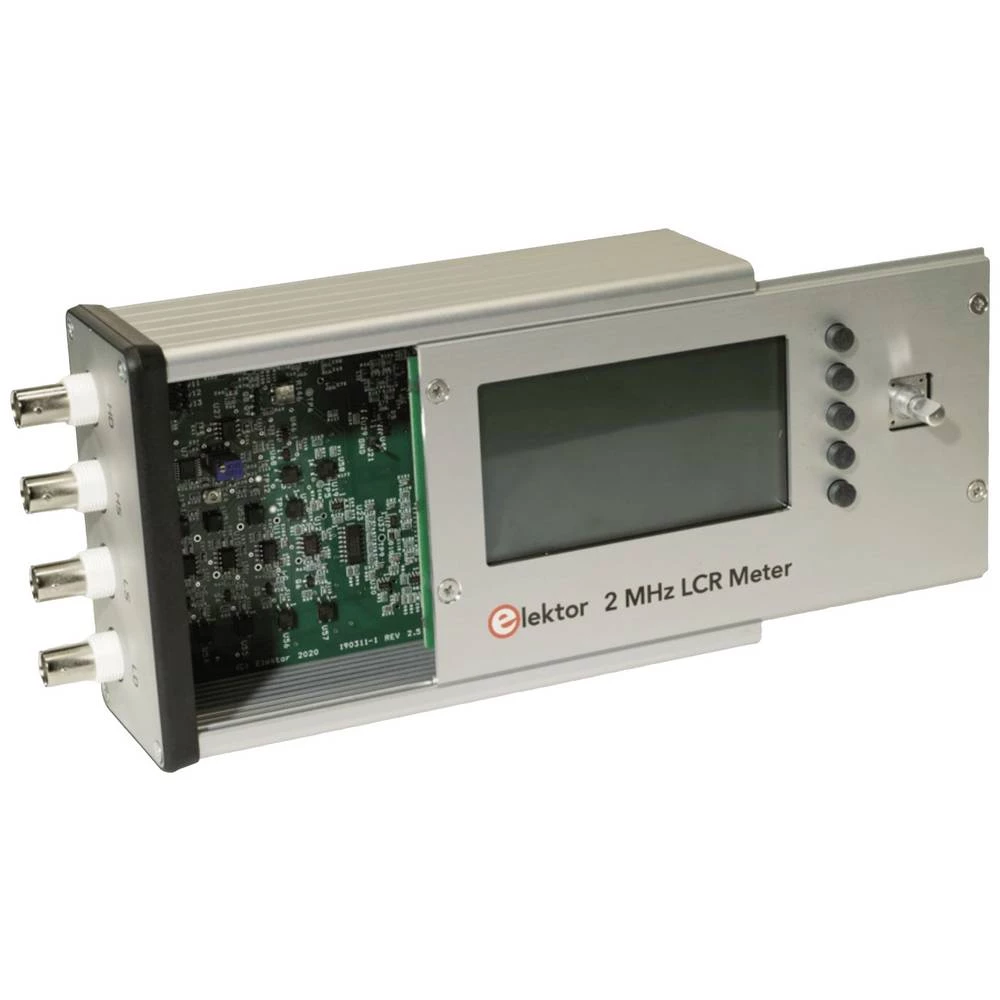

Želite li svom kućnom laboratoriju dodati LCR mjerni uređaj? Izgradite sami! Elektor 2 MHz LCR Meter Kit je automatski most za mjerenje impedancije s proširenom funkcionalnošću.

Značajke

Mjeri otpor, kapacitivnost i induktivnost komponenti s impedancijom od 10 mΩ do 100 MΩ
Ispitna frekvencija od 50 Hz do 2 MHz
4 moguća ispitna napona (0,1, 0,2, 0,5 i 1 Vrms)
Osim toga, napon prednapona do 5 V za kondenzatore i do 50 mA struja prednapona za induktore
2 opcije konfiguracije:
Samostalni način rada s glavnom pločom + proširenjem zaslona
Matična ploča (bez zaslona) spojena preko USB-a na računalo na kojem je pokrenut aplikacijski softver (Windows, Linux, MacOS)


Uključene su sve potrebne komponente za montažu i kalibraciju:

2 sklopljene ploče (tipke, rotacijski enkoder i LCD)
Napomena: Prije isporuke, obje ploče su pažljivo funkcionalno testirane korištenjem protokola koji je razvio originalni programer Jean-Jacques Aubry.
4 BNC utičnice (nisu popunjene)
4 skakača
Hammond kućište izbušeno i brušeno, s otisnutim prednjim i bočnim pločama
Kelvin kabel sa kopčama i 4 konektora
Mini USB/USB-A kabel
24-pinski trakasti kabel (15 cm)
Aluminijski gumb za enkoder
Upute za sastavljanje u boji (32 stranice)
Alat za podešavanje trimera

Potreban alat

Odvijač, multimetar i lemilo.

Ovaj tekst je strojno preveden.

Opseg isporuke

  • Kompletan set
