Relej za nadzor

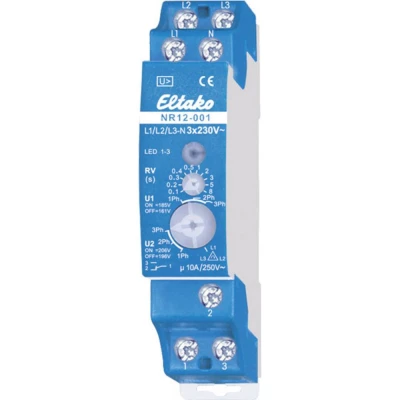

Eltako NR12-001-3x230V Nadzor mreže

Kataloški br:: 2162006 - 62
Oznaka:: 22001330
EAN:: 4010312202524

(0)

Kataloški br:: 2162006 - 62
Oznaka:: 22001330
EAN:: 4010312202524

Dostupno online (Skladište: Njemačka)

Dostava: 13.04.2025 do 15.04.2025

Prodaja i slanje od: Architektengruppe S71 d.o.o.

160.00 KM

sa PDV Troškovi dostave

Komada

(0)

Prikaži recenzije

Tehničke specifikacije

Broj kontakata kao izmjenjivač: 1

Broj kontakata kao normalno otvoren: 0

Broj kontakata kao otvarača: 0

Dim.: (D x Š x V) 58 x 18 x 58 mm

Dubina: 58 mm

Duljina: 58 mm

Funkcija detekcije kvara faze: Da

Funkcija detekcije podnapona: Da

Funkcija detekcije prenapona: Da

Funkcija otkrivanja asimetrije: Ne

Funkcija praćenja redoslijeda faza: Da

Izlazi: 1

Izvedba električnog priključka: vijčani spoj

Maksimalno dopušteno vrijeme odgode isključivanja: 8 s

Minimalno podesivo vrijeme odgode isključivanja: 0.1 s

Mjerni ulazi: 3.

Nazivni upravljački napon napajanja Us pri AC 50 Hz: 250-250 V

Nazivni upravljački napon napajanja Us pri AC 60 Hz: 250-250 V

Radni napon: 230 V

Raspon mjerenja napona: 230-230 V

Sa odvojivim stezaljkama: Ne

Širina: 18 mm

Tip: NR12-001-3x230V

Visina: 58 mm

Vrsta napona za aktiviranje: AC

Vrsta proizvoda: praćenje mreže

Opis

Mrežni nadzorni relej s nadzorom rotirajućeg polja. Gubitak u pripravnosti samo 0,8 vata. Modularni uređaj za ugradnju na DIN šinu (1TE) Za nadgledanje izmjeničnog napona 230 V između 1 do 3 vanjska vodiča i neutralnog vodiča i za nadgledanje rotirajućeg polja (u smjeru kazaljke na satu) u 2Ph i 3Ph rotacijskim prekidačima. U položaju L1 / L2 / L3 nadgleda se samo okretno polje, neovisno o mrežnom naponu. Napon napajanja L1-N 180-250V / 50Hz. Ako L1 odbije, relej se odmah spušta bez rezervnog kašnjenja. Donji okretni prekidač na prednjoj ploči može se koristiti za podešavanje dva vučna ili povratna napona i određivanje broja nadgledanih vanjskih vodiča. U1: 161V obrnuti napon i 185V vučni napon. U2: 196V napon otpuštanja i 206V povlačni napon prema VDE 0100, dio 718 (ranije: VDE 0108, 1. dio). LED zaslon za primijenjen ispravan napon. Ako je polaritet pogrešan ili nedostaje vanjski vodič, LED brzo trepće. Otpustite RV s gornjim okretnim prekidačem podesivim od 0,1 do 8 sekundi. Dok vrijeme RV-a teče, LED će lagano treptati. Kašnjenje zatezanja 0,5s. Maksimalna zaštita uređaja 16A.

Ovaj tekst je strojno preveden.
