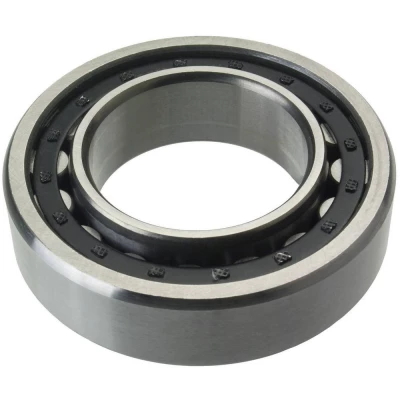

FAG NJ2314-E-TVP2-C4 cilindrični valjkasti ležaj Promjer bušotine 70 mm Vanjski promjer 150 mm Broj okretaja (maks.) 450

Cilindrično valjkasti ležajevi s kavezom su jedinice koje se sastoje od masivnih vanjskih i unutarnjih prstenova i vijenaca cilindričnih valjčića. Vanjski prstenovi imaju obostrano čvrste rubove ili su bez njih, unutarnji prstenovi su dostupni u različitim izvedbama:

Jednoredni:
· N = unutarnji prsten s 2 ruba, vanjski prsten je bez rubova
· NU = unutarnji prsten bez rubova
· NJ = unutarnji prsten s 1 rubom na unutarnjem prstenu
· NUP = unutarnji prsten s 1 čvrstim rubom i 1 labavom rubnom granicom

Dvoredni:
· NN = dvoredni cilindrično valjkasti ležaj
· NNU = dvoredni cilindrično valjkasti ležaj

Kavez sprječava međusobno dodirivanje valjčića kod kotrljanja. Cilindrično valjkasti ležajevi su vrlo čvrsti, radijalno visoko opteretivi te zbog kaveza prikladni za veće brzine. Ležajevi se mogu rastaviti, a time i lakše ugraditi i izvaditi. Oba prstena ležaja mogu tako čvrsto sjesti.

Različite verzije identificiraju se takozvanim sufiksima:
· C3, C4 = klasa zračnosti ležaja
· E = pojačana izvedba
· EX = pojačana izvedba
· M1 = mjedeni masivni kavez, dvodijelni, vođen valjčićima
· M1A= mjedeni masivni kavez, dvodijelni, vođen rubovima na vanjskom prstenu
· TVP2 = plastični masivni kavez
· JP3 = kavez od čeličnog lima
