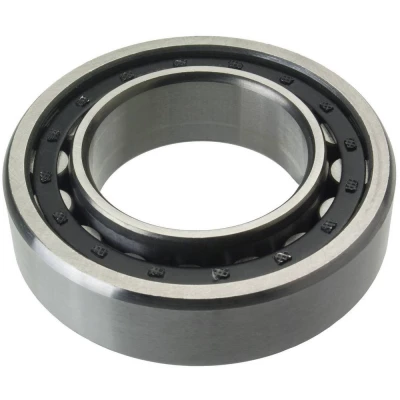

FAG NU220-E-M1-C3 cilindrični valjkasti ležaj Promjer bušotine 100 mm Vanjski promjer 180 mm Broj okretaja (maks.) 3800
- Kataloški br:
- 187764 - 62
- Oznaka:
- NU220-E-M1-C3
- EAN:
- 4012801395212
- Kataloški br:
- 187764 - 62
- Oznaka:
- NU220-E-M1-C3
- EAN:
- 4012801395212
FAG NU220-E-M1-C3 cilindrični valjkasti ležaj Promjer bušotine 100 mm Vanjski promjer 180 mm Broj okretaja (maks.) 3800
1,610.00 KM
Komada
Prodaja i slanje od:
Architektengruppe S71 d.o.o.
1,610.00 KM
sa PDV
Troškovi dostave
Komada
Tehničke specifikacije
Tehničke specifikacije
| Tip | NU220-E-M1-C3 |
| Proizvođač-br. dijela | NU220-E-M1-C3 |
| Oblik (kruglični ležaj) | NU |
| Vanjski Ø | 180 mm |
| Bušotina - Ø | 100 mm |
| Širina | 34 mm |
| Dopušteno opterećenje din. Radijala | 295000 N |
| Ocjena statičkog opterećenja | 305000 N |
| Maks. broj okretaja | 3800 U/min |
| Određene značajke | pojačana konstrukcija čvrsti kavez od mesinga dvodijelni, žljeb valjka |
| Težina | 3912 g |
| Vrsta proizvoda | cilindrični valjkasti ležaj |
Opis
Opis
Cilindrično valjkasti ležajevi s kavezom su jedinice koje se sastoje od masivnih vanjskih i unutarnjih prstenova i vijenaca cilindričnih valjčića. Vanjski prstenovi imaju obostrano čvrste rubove ili su bez njih, unutarnji prstenovi su dostupni u različitim izvedbama:
Jednoredni:
· N = unutarnji prsten s 2 ruba, vanjski prsten je bez rubova
· NU = unutarnji prsten bez rubova
· NJ = unutarnji prsten s 1 rubom na unutarnjem prstenu
· NUP = unutarnji prsten s 1 čvrstim rubom i 1 labavom rubnom granicom
Dvoredni:
· NN = dvoredni cilindrično valjkasti ležaj
· NNU = dvoredni cilindrično valjkasti ležaj
Kavez sprječava međusobno dodirivanje valjčića kod kotrljanja. Cilindrično valjkasti ležajevi su vrlo čvrsti, radijalno visoko opteretivi te zbog kaveza prikladni za veće brzine. Ležajevi se mogu rastaviti, a time i lakše ugraditi i izvaditi. Oba prstena ležaja mogu tako čvrsto sjesti.
Različite verzije identificiraju se takozvanim sufiksima:
· C3, C4 = klasa zračnosti ležaja
· E = pojačana izvedba
· EX = pojačana izvedba
· M1 = mjedeni masivni kavez, dvodijelni, vođen valjčićima
· M1A= mjedeni masivni kavez, dvodijelni, vođen rubovima na vanjskom prstenu
· TVP2 = plastični masivni kavez
· JP3 = kavez od čeličnog lima
Jednoredni:
· N = unutarnji prsten s 2 ruba, vanjski prsten je bez rubova
· NU = unutarnji prsten bez rubova
· NJ = unutarnji prsten s 1 rubom na unutarnjem prstenu
· NUP = unutarnji prsten s 1 čvrstim rubom i 1 labavom rubnom granicom
Dvoredni:
· NN = dvoredni cilindrično valjkasti ležaj
· NNU = dvoredni cilindrično valjkasti ležaj
Kavez sprječava međusobno dodirivanje valjčića kod kotrljanja. Cilindrično valjkasti ležajevi su vrlo čvrsti, radijalno visoko opteretivi te zbog kaveza prikladni za veće brzine. Ležajevi se mogu rastaviti, a time i lakše ugraditi i izvaditi. Oba prstena ležaja mogu tako čvrsto sjesti.
Različite verzije identificiraju se takozvanim sufiksima:
· C3, C4 = klasa zračnosti ležaja
· E = pojačana izvedba
· EX = pojačana izvedba
· M1 = mjedeni masivni kavez, dvodijelni, vođen valjčićima
· M1A= mjedeni masivni kavez, dvodijelni, vođen rubovima na vanjskom prstenu
· TVP2 = plastični masivni kavez
· JP3 = kavez od čeličnog lima
