fischertechnik education tvornica učenja 4.0 model vježbanja i simulacijski model

Učiteljsko okruženje fischertechnik koristi se za učenje i razumijevanje primjena Industrije 4.0 u strukovnim školama i osposobljavanju, kao i za upotrebu u istraživanju, poučavanju i razvoju na sveučilištima, u tvrtkama i IT odjelima. Simulacija prikazuje postupak naručivanja, proizvodni postupak i postupak isporuke u digitaliziranim i umreženim procesnim koracima.

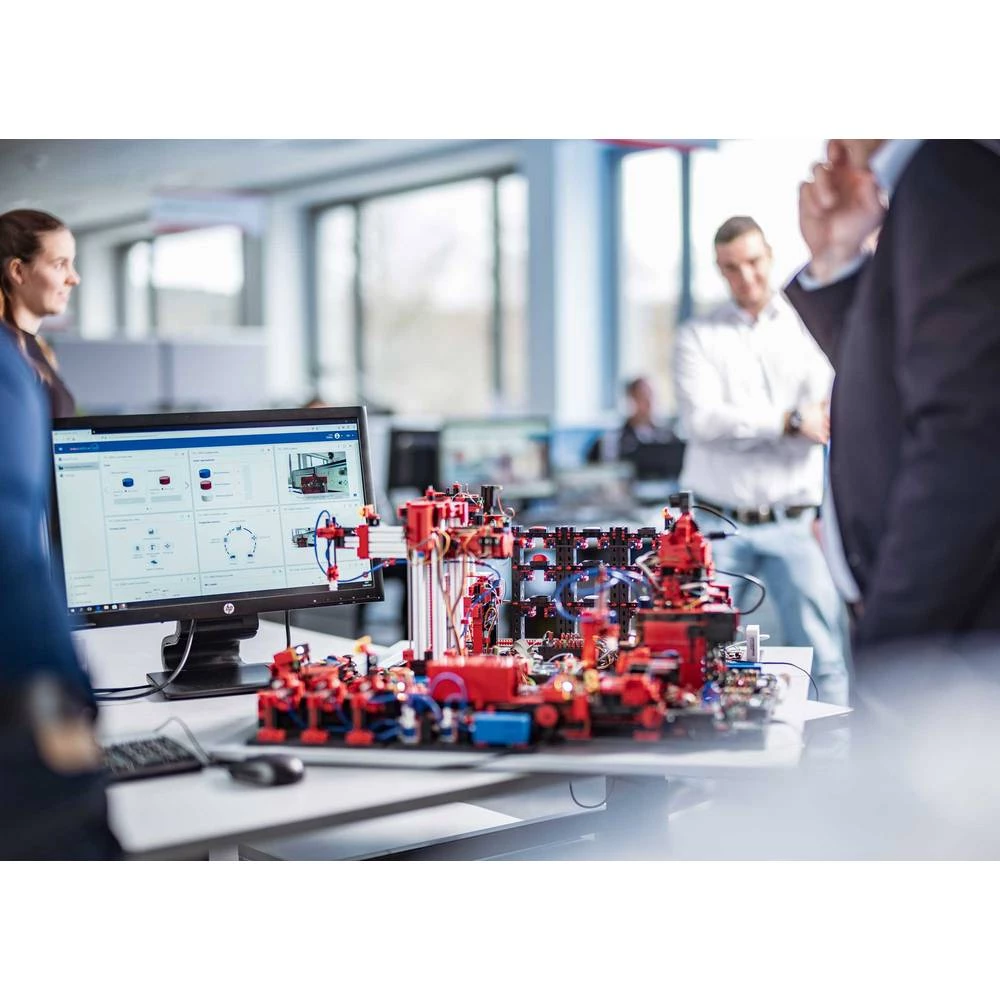

Tvornička slika

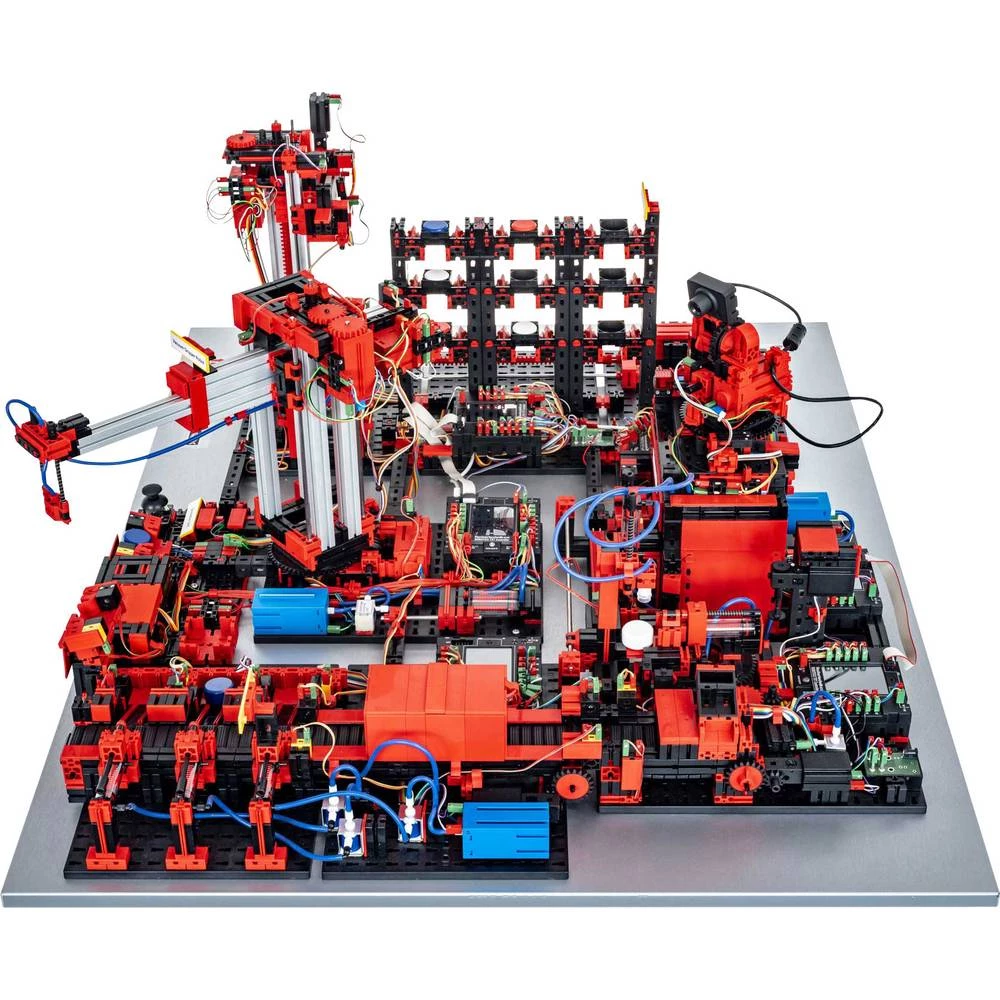

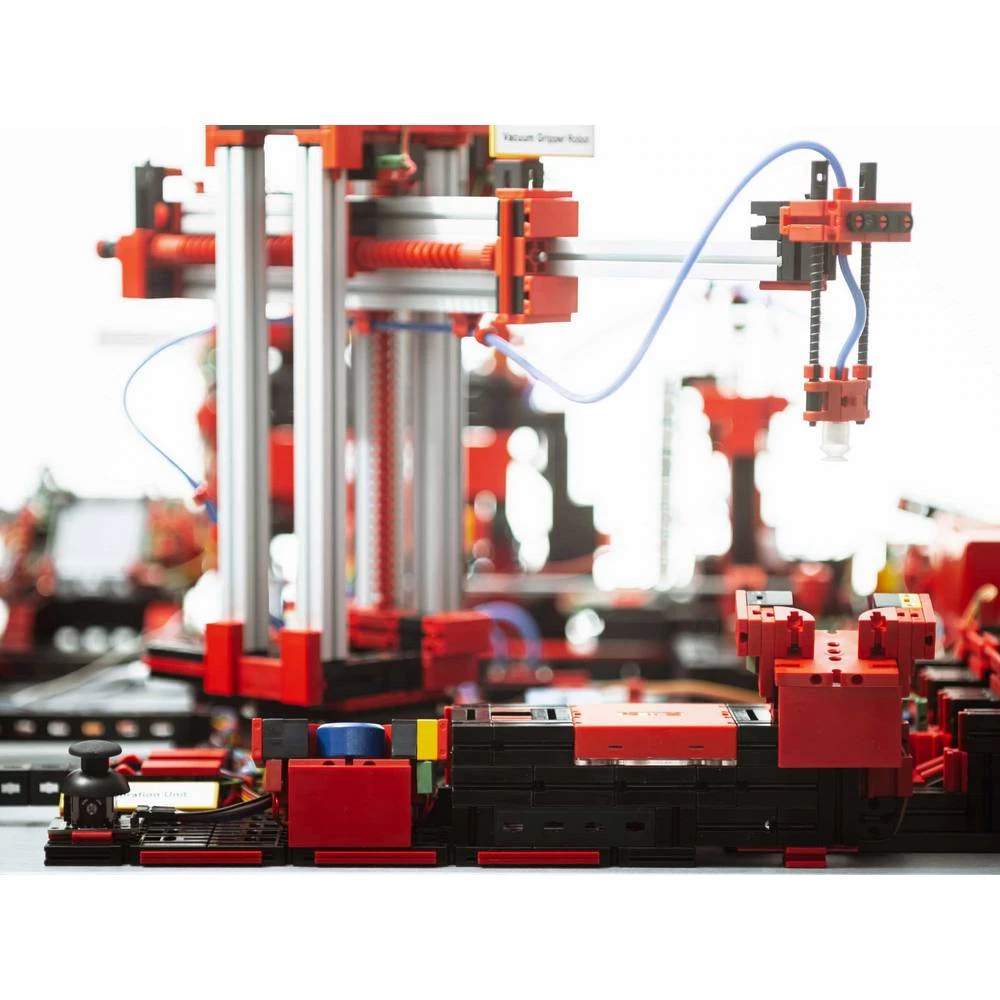

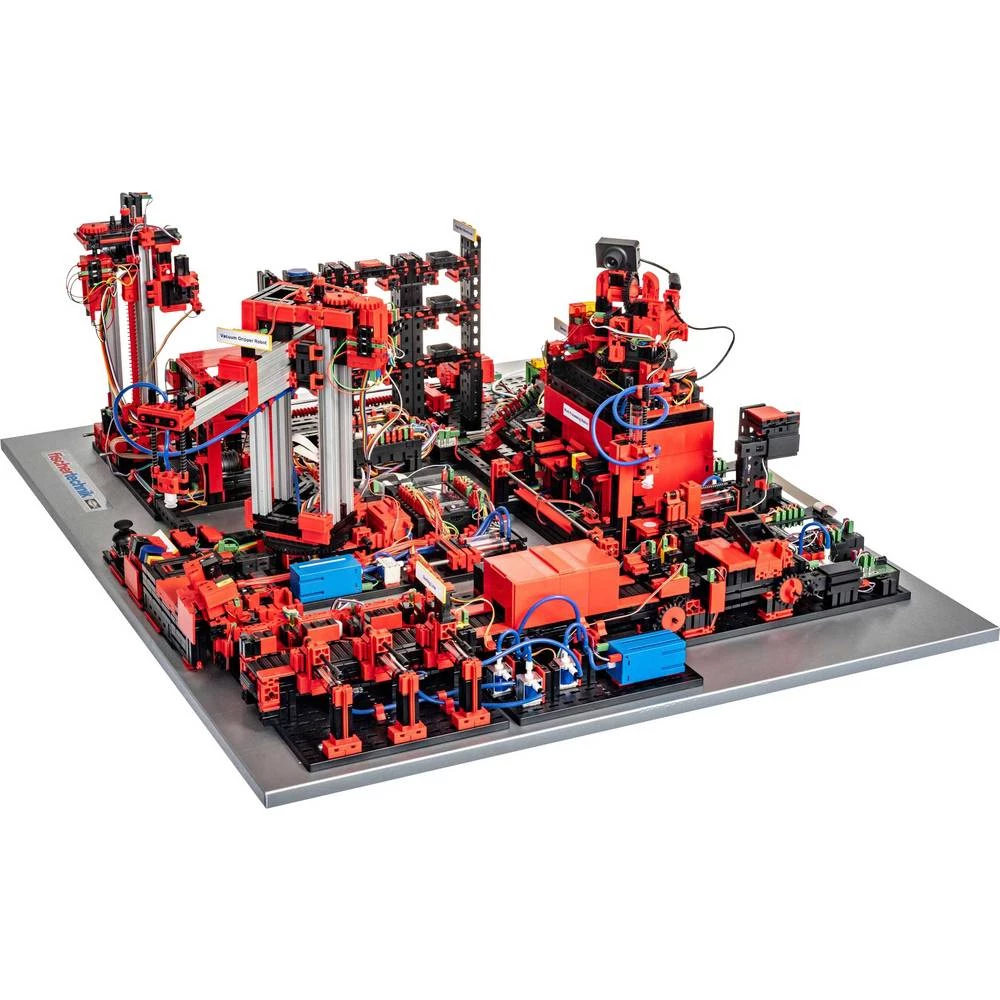

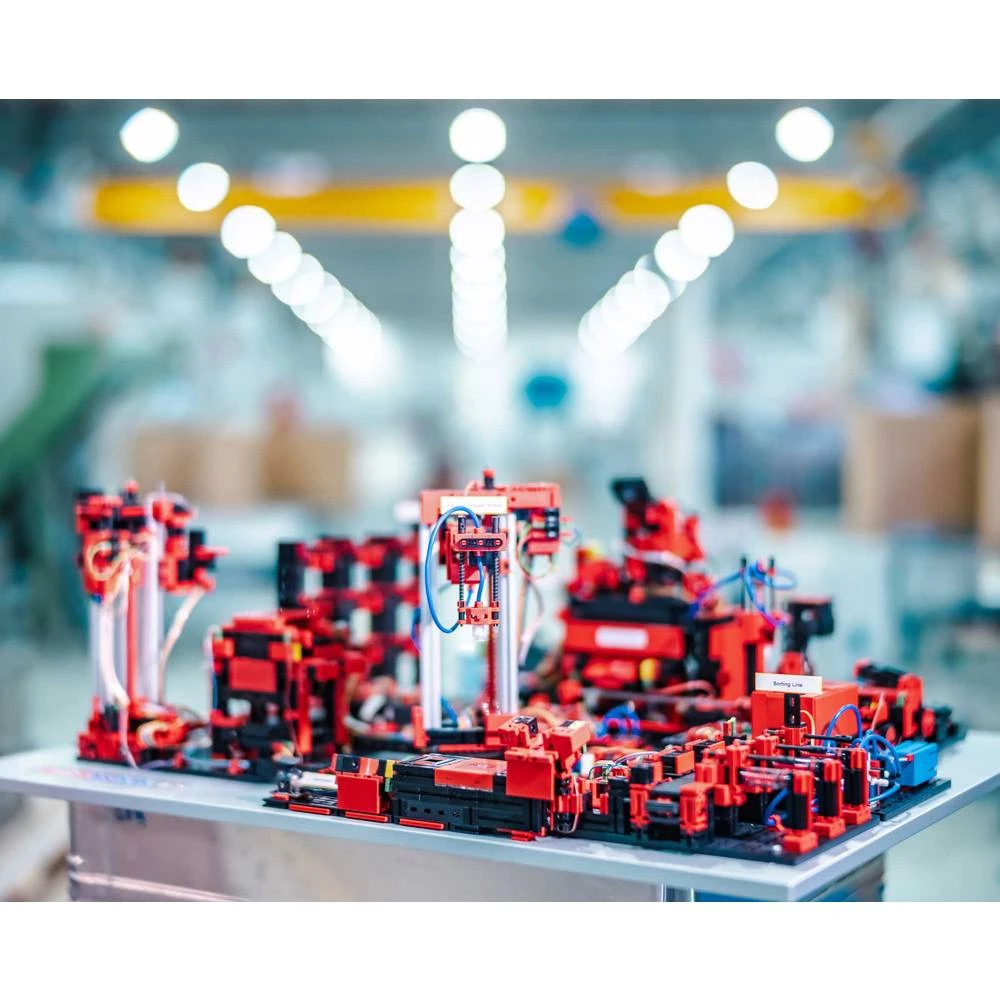

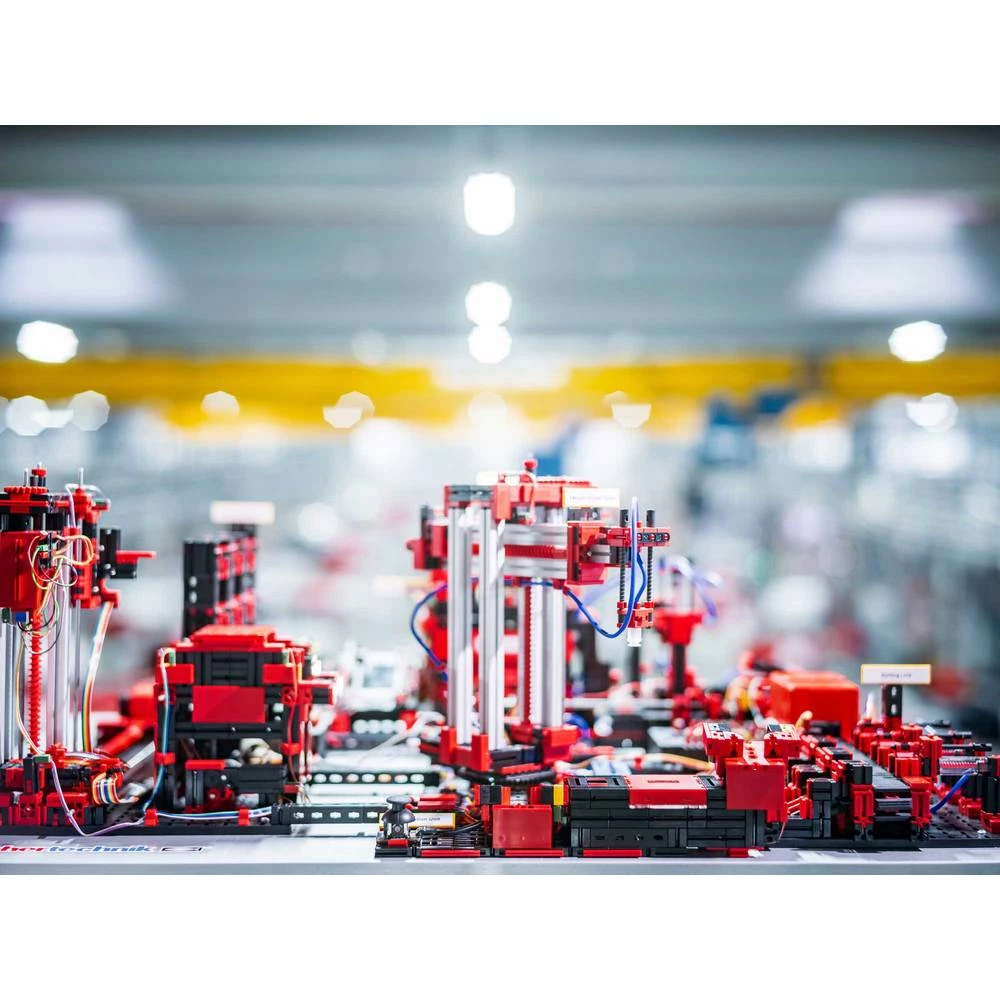

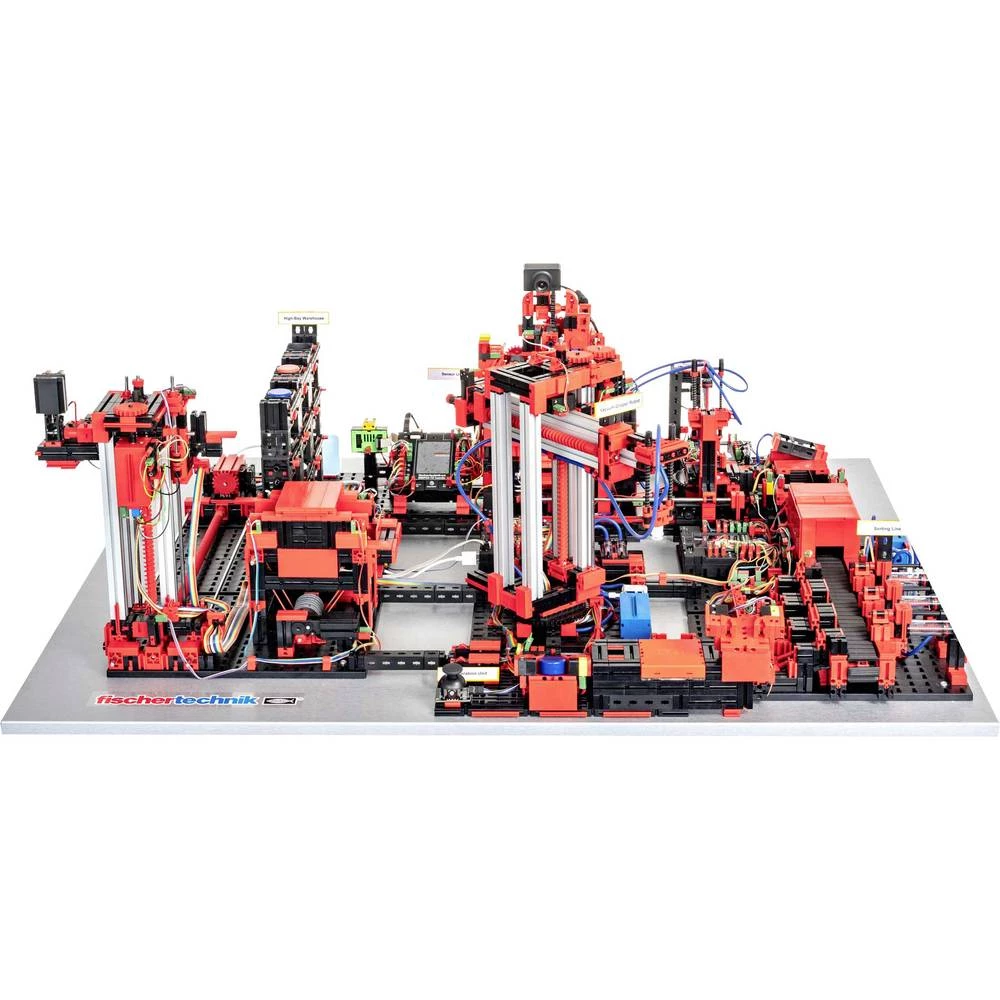

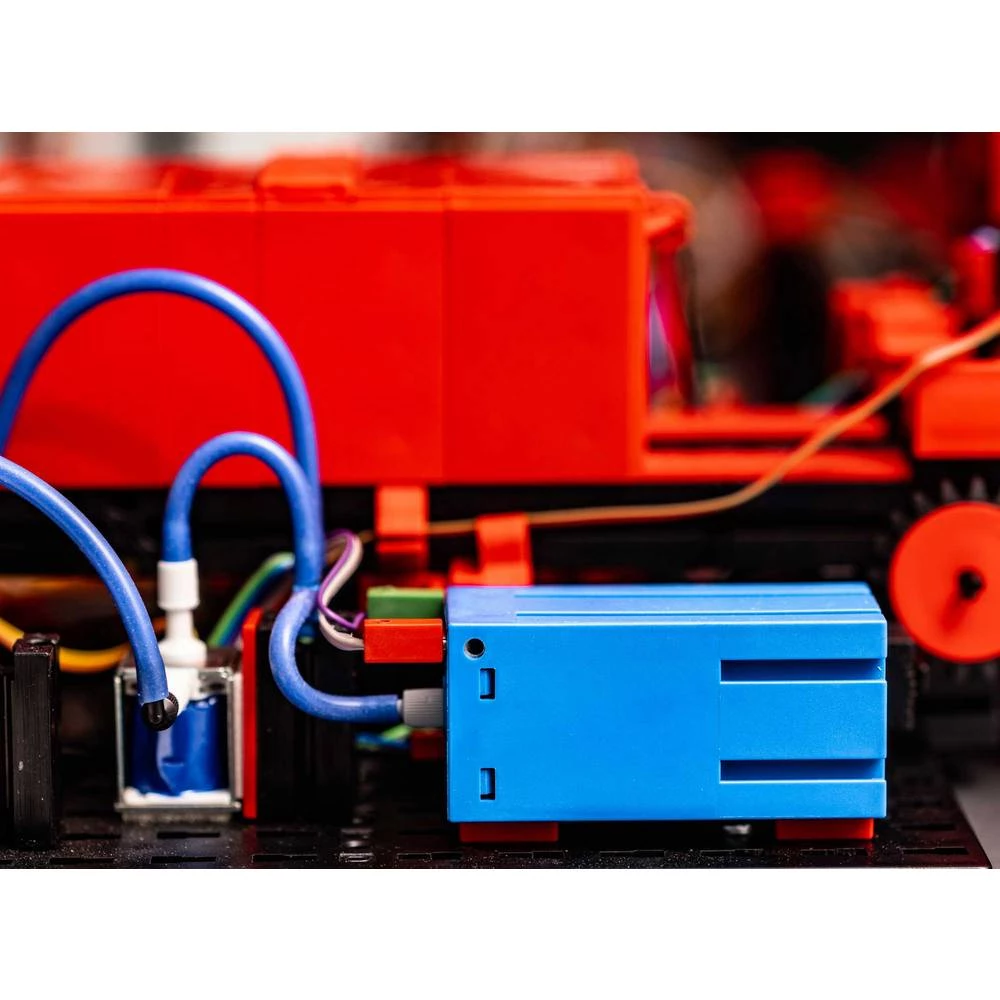

Tvornica koja se uči sastoji se od stanice za skladištenje i pronalaženje tvorničkih modula, vakuumske usisne hvataljke, skladišta s visokim zalihom, stanice za višestruku obradu s peći, linije za sortiranje s prepoznavanjem boja, senzora okoliša i okretne kamere. Nakon isporuke sirovina, oni se pohranjuju u visoko skladišno skladište, a nakon narudžbe na nadzornoj ploči, izratci prolaze kroz odgovarajuće tvorničke module i trenutni status odmah je vidljiv na nadzornoj ploči.

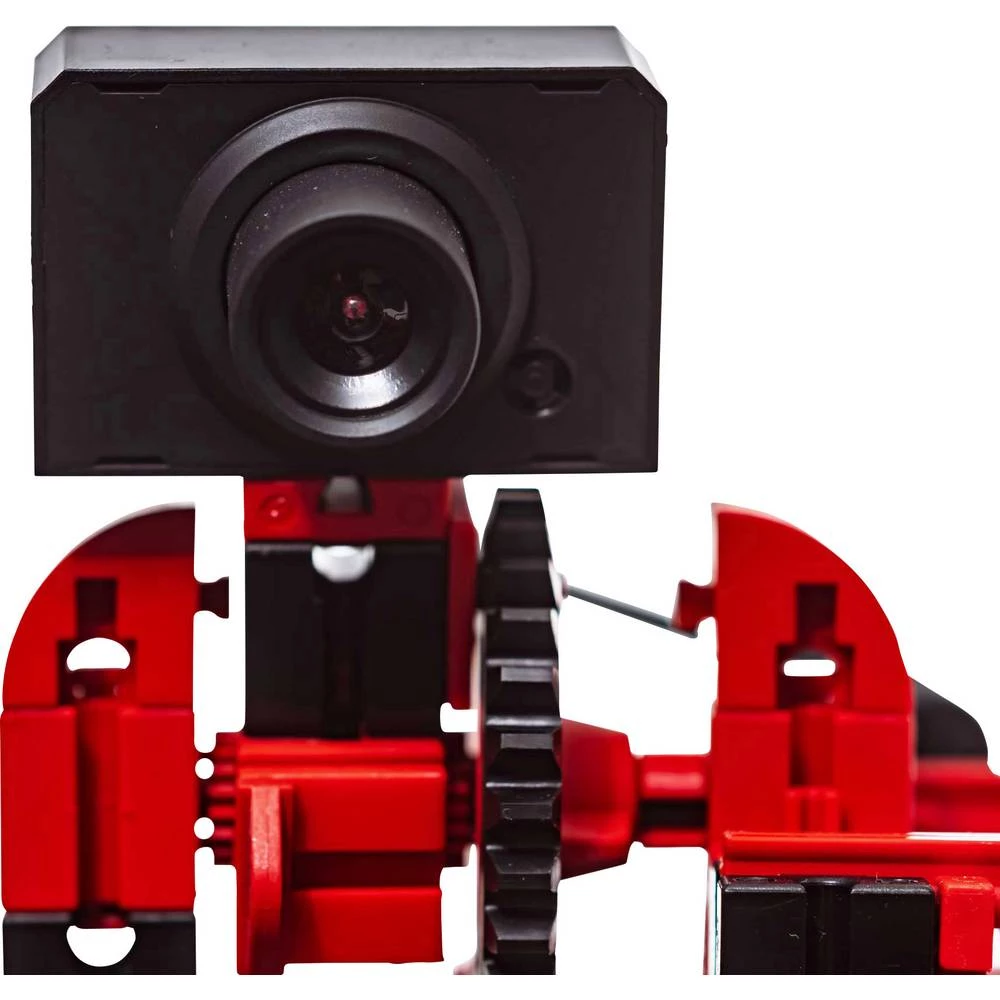

Integrirani senzor okoliša izvještava o temperaturama, vlažnosti, tlaku i kvaliteti zraka. Kamera vidi čitav sustav kroz vertikalni i vodoravni opseg zakretanja i stoga se može koristiti za daljinsko praćenje putem weba.

Pojedinačni obratci prate se pomoću NFC-a (Near Field Communication): Svaki obradak dobiva jedinstveni identifikacijski broj (ID). To omogućuje praćenje i vidljivost trenutnog stanja obradaka u procesu obrade.

Upravljanje
Tvornicom za učenje 4.0 24V upravlja PLC (neovisan o robnoj marki, nije uključen u opseg isporuke) i ima potpuno napisani primjer programa (kao strukturirani tekst, ST) uključen u opseg isporuke. Program je stvoren na temelju Siemensa S7-1500 (detalje potražite na ovoj stranici pod "Preuzimanja").

Novo razvijene adapterske ploče od 24 V kao sučelje za PLC unaprijed su sastavljene u tvornici za učenje i povezane su na PLC preko terminala. Između ostalog i ova najnovija generacija adapterskih ploča
- brzina motora davača se kontrolira putem PWM-a
- Postoje izlazne faze push / pull za fototranzistore i tipke

Također je instaliran fischertechnik TXT kontroler. To se napaja preko adapterske ploče i osigurava vezu s oblakom fischertechnik. Uz to, TXT kontroler komunicira u MQTT-u s IOT pristupnikom (Raspberry Pi), što zauzvrat prelazi u OPC-UA u PLC kontroler. S jedne strane, komponentama temeljenim na 9V, poput senzora okoliša, USB kamere, senzora svjetline i NFC čitača, može se obratiti putem MQTT sučelja, a PLC ih očitava. Još jedna funkcija IOT pristupnika trebala bi biti još zanimljivija, naime mogućnost neobavezne veze s vlastitim oblakom. Tvornica za učenje 4.0 nudi maksimalnu fleksibilnost za određenog korisnika.

fischertechnik Cloud
Veza s oblakom fischertechnik uspostavlja se putem WiFi usmjerivača isporučenog i integriranog u tvornicu za učenje. Preporučujemo upotrebu web preglednika Chrome ili Firefox. www.fischertechnik-cloud.com. Poslužitelji u oblaku nalaze se u Njemačkoj i osiguravaju primjenu strogih europskih zahtjeva za pohranu podataka. Osobni podaci zaštićeni su na računu s pristupom lozinkom koji koristi vrlo siguran industrijski standard "OAuth2". Svi podaci poslani u oblak šifrirani su certifikatima (https standard).

2 nadzorne ploče, Raspberry Pi i Node-RED

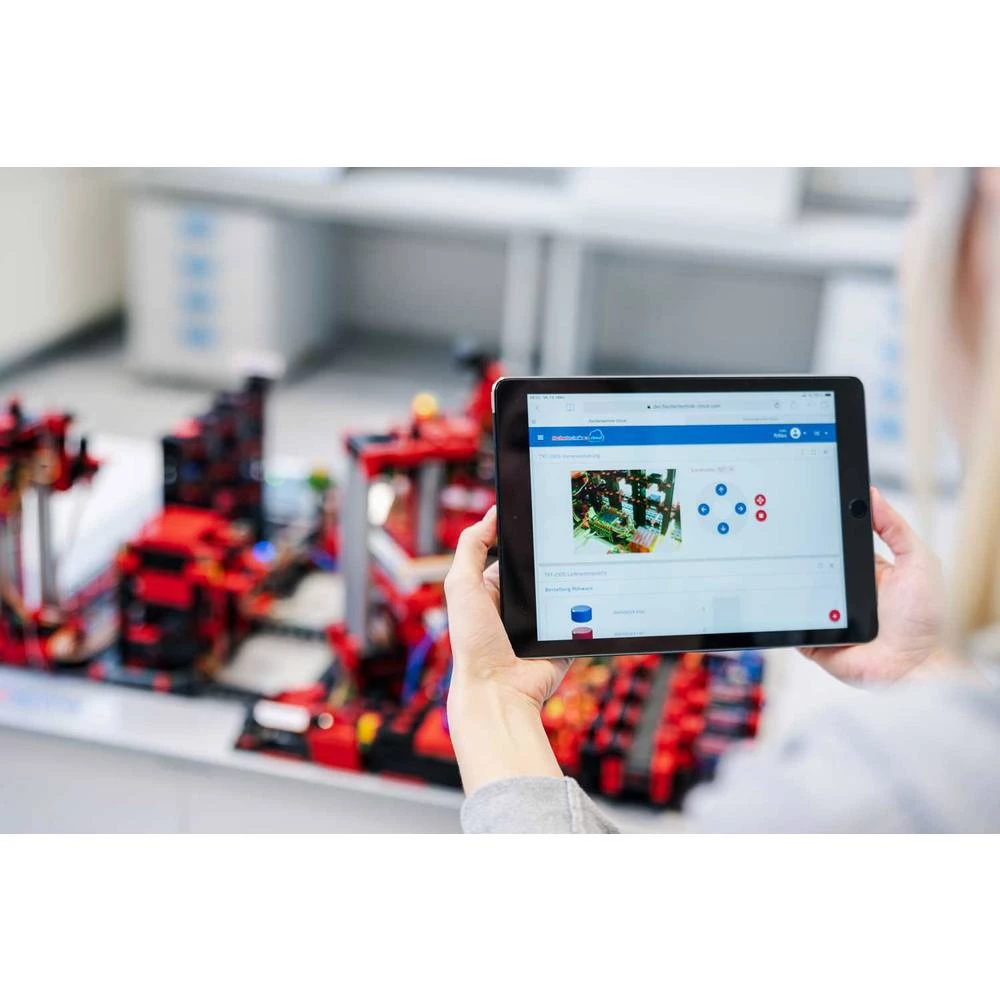

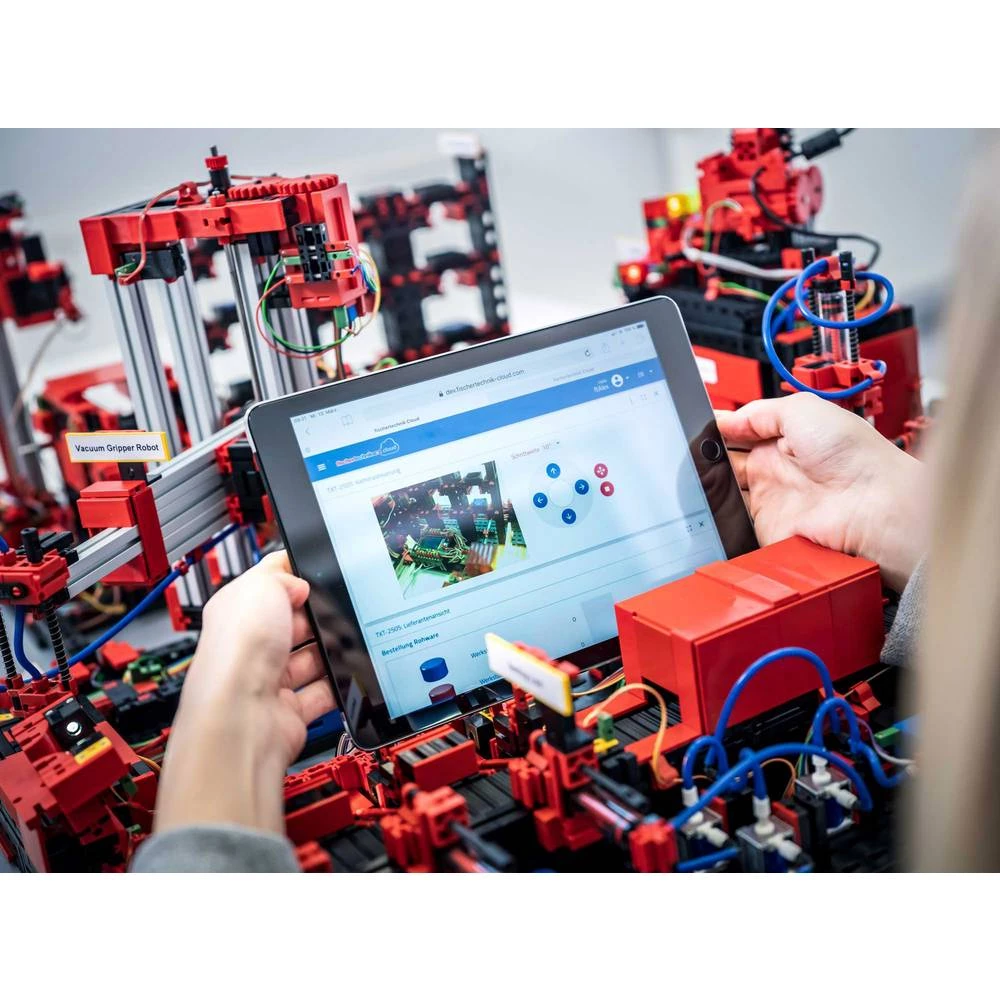

Nadzornoj ploči fischertechnik u oblaku može se pristupiti i njome se može upravljati putem mobilnih uređaja kao što su tableti i pametni telefoni, kao i na prijenosnim računalima i osobnim računalima. Uz to, lokalna nadzorna ploča, kreirana pomoću Node-RED, implementirana je na Raspberry Pi (IOT gateway), a vaše vlastite nadzorne ploče također se mogu stvoriti putem Node-RED.

Nadzorne ploče sadržane u tvornici za učenje 4.0 omogućuju prezentaciju platformi iz tri različite perspektive:
- Perspektiva kupca
- perspektiva dobavljača
- Pogled proizvodnje

U prikazu kupca prikazano je sučelje webshopa s košaricom na kojoj možete naručiti izradak i pratiti trenutni status narudžbe u košarici. Ova se povijest prikazuje na sučelju za kupca kako bi bio obaviješten o statusu svoje narudžbe.

U pogledu dobavljača prikazan je i vizualiziran postupak naručivanja sirovine.

U proizvodnom prikazu mogu se ispitivati tvornički status, proizvodni postupak, inventar, NFC / RFID čitač i vrijednosti senzora.

Ovdje se može kontrolirati i kamera koja nadgleda proizvodnu liniju. Sve ove funkcije kontroliraju se u prozoru i prebacuju putem izbornika.

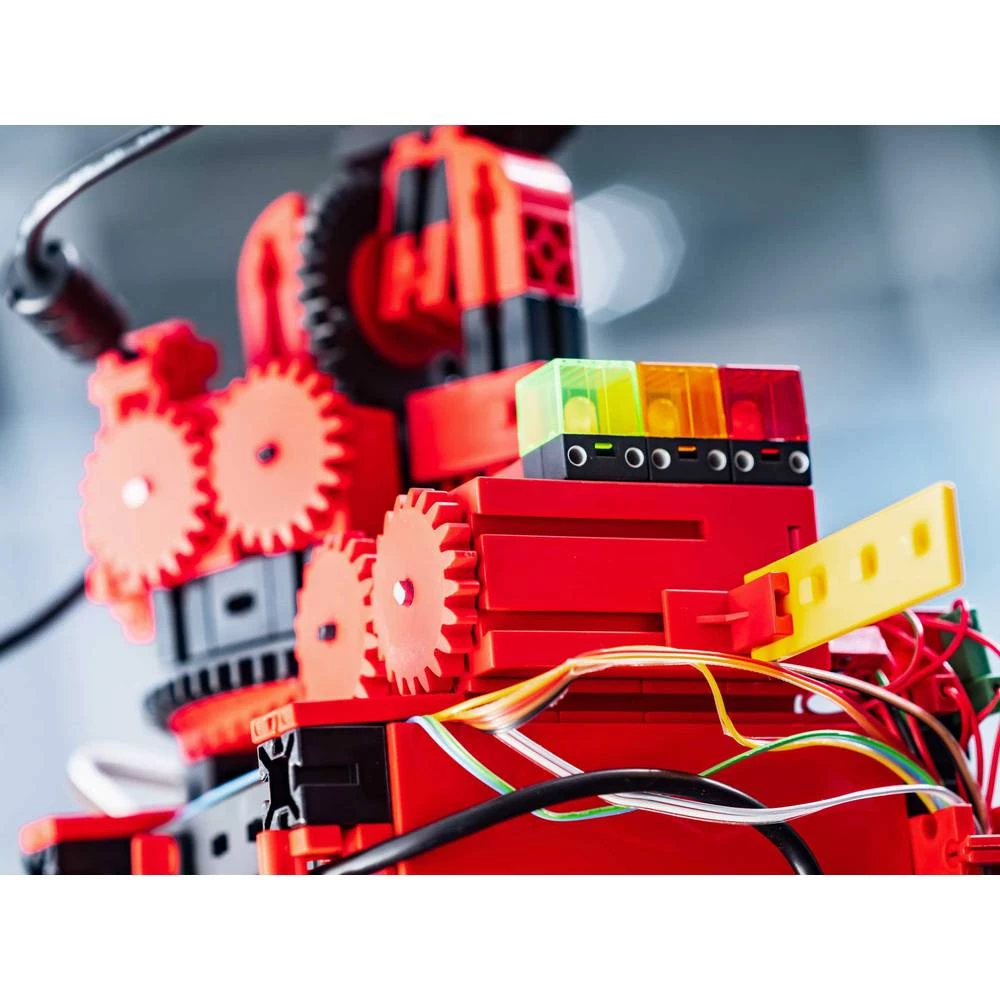

U tvorničkom statusu status pojedinog modula prikazuje se putem semaforskog zaslona. Ako se dogodi greška u proizvodnji, ona se prepoznaje putem gumba nakon što se uzrok ukloni i proizvodnja nastavi. U prikazu proizvodnog procesa, pojedini koraci proizvodnje vizualno su pojednostavljeni povezanim čvorovima. Odgovarajući aktivni čvor (= proizvodni modul) svijetli zeleno ili crveno kada se dotični korak procesa obrađuje uživo ili ako postoji pogreška i čeka da se ispravi.

Razina zaliha u pogledu proizvodnje prikazuje trenutnu razinu zaliha radnih komada, uključujući minimalnu i maksimalnu zalihu. Pohranjuje se postupak točke narudžbe. Ovaj proizvodni prikaz koristi se samo za vizualizaciju. Proizvodni prikaz NFC / RFID čitača prikazuje podatke o obratku i može se koristiti za ručno čitanje ili brisanje obratka. Nepročišćeni podaci NFC oznaka mogu se čitati pomoću standardne NFC aplikacije s mobilnih uređaja s NFC čitačem. Svaki izradak ima svoj vlastiti, nepogrešivi ID i prikazuje sljedeće podatke: status, boju i vremensku oznaku od isporuke do otpreme. Kamera se također kontrolira kroz proizvodni prikaz, a vrijednosti očitane sa senzora okoliša također se mogu pogledati ovdje.

Ovaj tekst je strojno preveden.
