Fluke FLUKE-393FC/IRR1-SOL strujne stezaljke digitalni Uklj. mjerač zračenja CAT III 1500 V

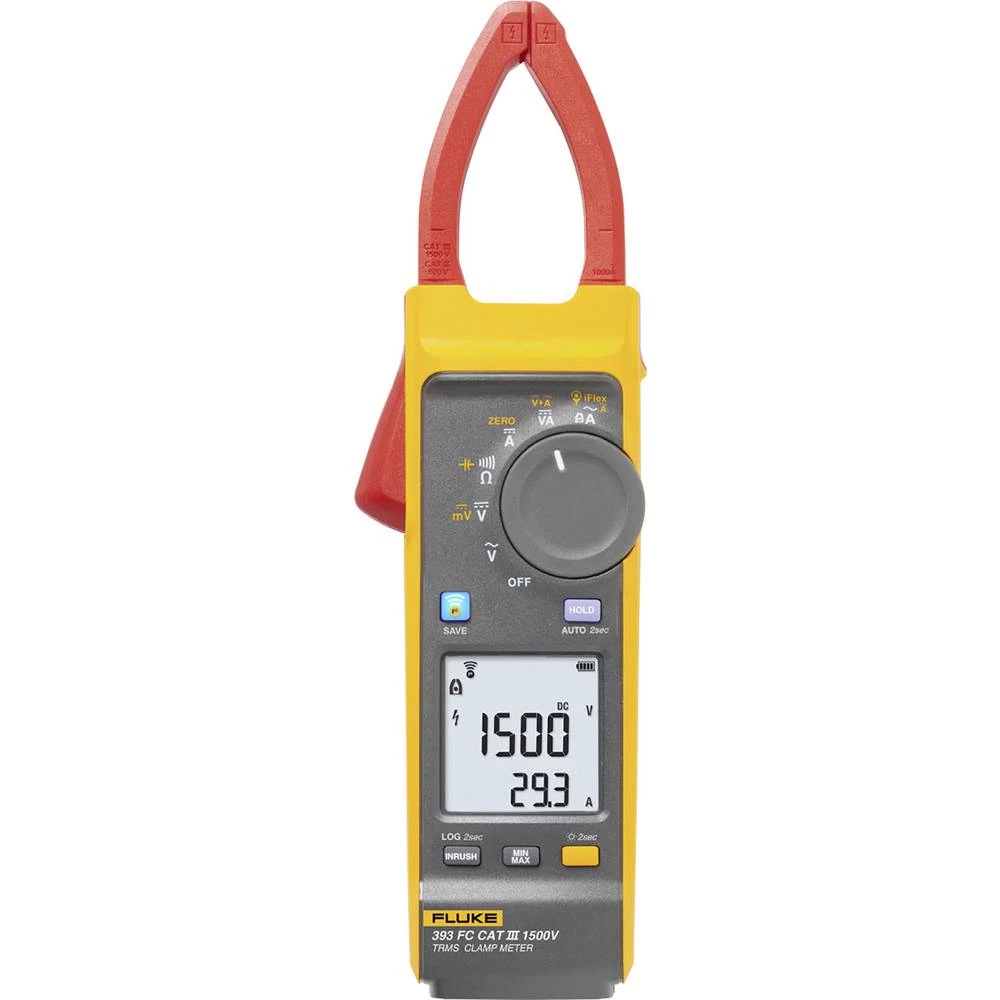

Fluke 393 FC CAT III 1500V true RMS klešta dizajnirana je za tehničare koji rade u visokonaponskim DC okruženjima: PV sustavi, energija vjetra, električne željeznice i neprekidni izvori napajanja za podatkovne centre. Mjeri do 1500 V DC, 1000 V AC i do 999,9 A DC/AC preko stezaljke. Priloženi iFlex fleksibilni senzor struje proširuje mjerenja izmjenične struje do 2500 A. Mjerač ima tanku stezaljku koja vam omogućuje pristup kabelima u tijesnim razvodnim kutijama. Ispitni vodovi razvijeni su za rad do 1500 V DC i specificirani su prema CAT III 1500 V.

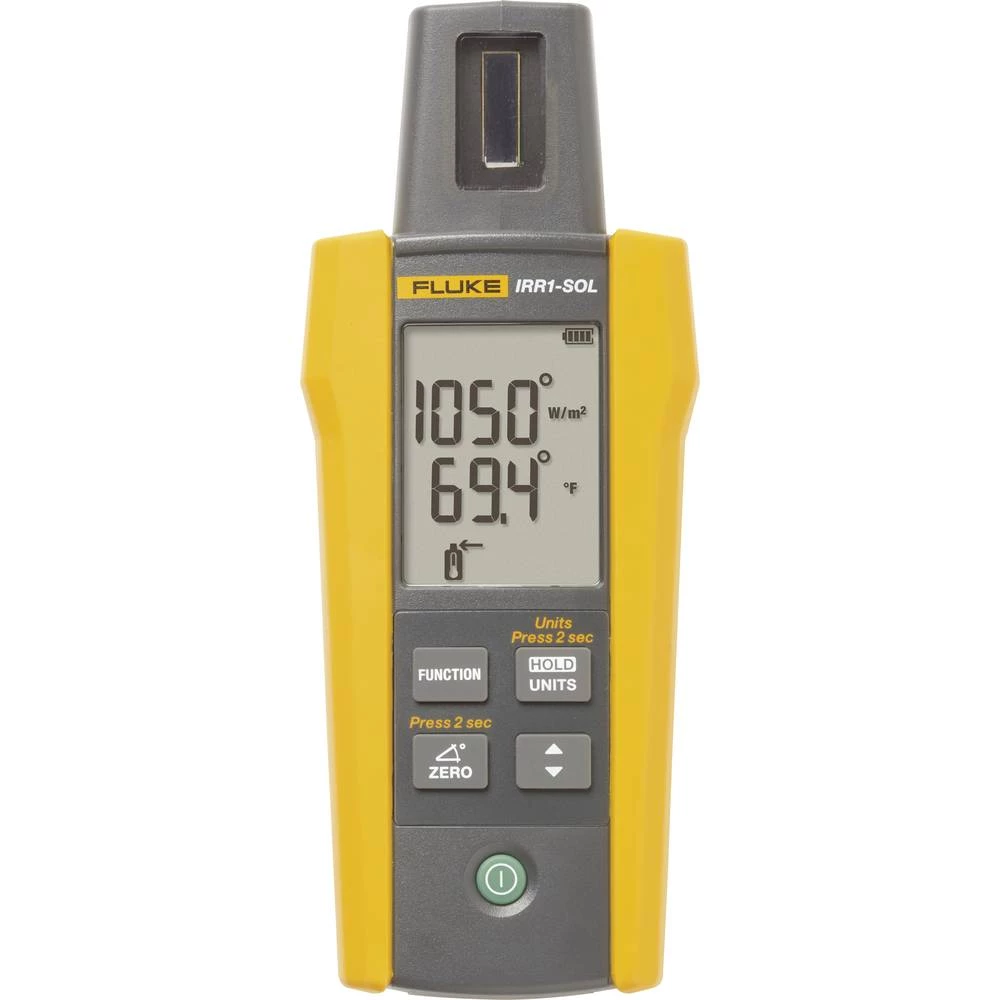

Fluke IRR1-SOL mjerač zračenja dizajniran je za pojednostavljenje instalacije, puštanje u rad i rješavanje problema fotonaponskih sustava i omogućavanje mjerenja zračenja, temperature, nagiba i orijentacije solarnih modula s jednim ručnim uređajem. Zahvaljujući robusnom, kompaktnom dizajnu, zaštitnoj torbici i lako čitljivom LC zaslonu visokog kontrasta za očitavanje mjerenja na izravnoj sunčevoj svjetlosti, IRR1-SOL možete koristiti bilo gdje. Jednostavnim rukovanjem, trenutnim mjerenjem sunčevog zračenja i integriranim temperaturnim senzorom, ispunjeni su zahtjevi IEC 62446-1 standarda za ispitivanje, dokumentiranje i održavanje fotonaponskih sustava. Uz to, integrirani kompas i senzor nagiba omogućuju brzo mjerenje i dokumentiranje poravnanja krova ili mjesta postavljanja kao i nagiba nagiba i modula tijekom mjerenja, postavljanja ili podešavanja sustava.

Koristite IRR1-SOL za: Projektiranje i mjerenje fotonaponskih sustava
Sunčevo zračenje se određuje uzimajući u obzir zasjenjenje kako bi se odredila očekivana proizvodnja energije na dotičnoj točki okupljanja. Bit će to u punim sunčanim satima
mjereno, broj sati dnevno u kojima se proizvede 1000 vata po kvadratnom metru fotonaponskog sustava. Lokacija, doba dana, godišnje doba i vremenski uvjeti utječu u potpunosti
Sati sunca. Za određivanje stvarnog sunčevog zračenja (W/m²) i sjenčanja na mjestu postavljanja, koristite Fluke IRR1-SOL za određivanje referentnih vrijednosti.

Mjerenja
Nakon instaliranja sustava, provjerite funkcionira li kako je predviđeno mjerenjem električnih karakteristika i stvarne izlazne snage modula.
Učinak fotonaponskog sustava izračunava se na njegovoj krivulji struja/napon (IV krivulja). Koristite IRR1-SOL mjerač zračenja za određivanje sunčevog zračenja potrebnog za izračunavanje IV krivulje izlazne snage.

Usporedba i dijagnoza
Čak i kada je ispravno instaliran, fotonaponski sustav možda neće proizvesti očekivanu električnu snagu. Da bi se dobila očekivana izlazna snaga, sustav mora
Primite pravu količinu energije putem zračenja kako biste mogli generirati istosmjerni napon za napajanje pretvarača.
