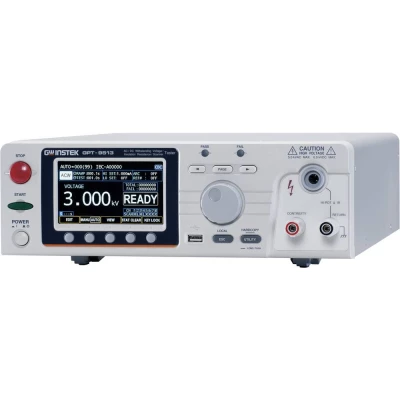

GW Instek GPT-9513 mjerač izolacije , uređaj za ispitivanje prenapona

GW Instek predstavlja novi višekanalni ispitivač dielektrične čvrstoće - seriju GPT-9500. Ova se serija sastoji od 2 modela, a svaki model ima integrirani 8-kanalni skener. Serija je u skladu sa sigurnosnim propisima: IEC, EN, UL, CSA, GB, JIS i ostalim sigurnosnim propisima. Serija je usmjerena na potrebe glavnih ispitnih predmeta općih elektroničkih komponenata ili komponenata za namotavanje u rutinskim ispitivanjima.

Serija GPT-9500 trokanalni je višekanalni ispitni uređaj koji nudi otpor izmjeničnog napona (max. 5kV), otpor jednosmjernog napona (max. 6kV) i otpor izolacije (max. 1000V). Dizajn serije zadovoljava najnovije zahtjeve standarda IEC-61010-2-034 i temelji se na izlaznoj platformi AC 150VA. Status 8 kanala GPT-9513 može se postaviti na H, L ili X, ovisno o zahtjevima ispitivanja, posebno prikladan za namotajne dijelove kao što su transformatori za izvođenje međusobnih ispitivanja na nekoliko točaka pojedinih komponenata. Status 8 kanala GPT-9503 pruža samo podešavanje H ili X, što je prikladnije za opće komponente kao što su pasivne komponente za ispitivanje visokog napona između dviju točaka.
Serija GPT-9500 opremljena je 4,3-inčnim LCD zaslonom u boji (razlučivost 480 x 272), koji korisniku pruža cjelovite podatke o mjerenju i korisničkom korisničkom sučelju, što olakšava i prilagođava rad i podešavanje parametara. AUTO test podržava tabelarni prikaz tako da nije potrebno prebaciti zaslon da biste vidjeli sve rezultate ispitivanja. Istodobno, serija nudi funkciju statističkog brojanja. Korisnici mogu brzo saznati ukupan broj testova i broj NO-GO-a bez povezivanja vanjskog brojača. Svi kanali za skeniranje konfigurirani su na stražnjoj strani testera.

Ne samo da je dizajn relativno estetski kada je tester montiran u stalak, on također može spriječiti osobne ozljede sprečavanjem slučajnih dodira tijekom postupka točenja. Funkcija detekcije odvajanja osigurana je za seriju kako bi se izbjegla pogrešna procjena testa uzrokovana odvajanjem žice.
Ostale funkcije i značajke serije GPT-9500 uključuju funkciju izvoza / uvoza za podešavanje parametara pomoću koje se postavke testera mogu kopirati na iste testere modela u proizvodnoj liniji putem USB bljeskalice. Na taj se način ispitne stanice proizvodnih linija mogu brzo proširiti, a također se može izbjeći rizik od pogrešaka uzrokovanih ponovljenim unosima; funkcija nultog starta, koja izbjegava utjecaj trenutnih napona na DUT; funkcija međusobnog zaključavanja, koja je hardverska struktura sigurnosne zaštite koja korisniku omogućuje povezivanje vanjskih zaštitnih uređaja.
