MAKERFACTORYM5StackJoystick Modul

Kataloški br:
2108295 - 62
Oznaka:
MF-6324885
EAN:
4053199960668

(0)

Kataloški br:
2108295 - 62
Oznaka:
MF-6324885
EAN:
4053199960668

Rasprodano

Prodaja i slanje od: Architektengruppe S71 d.o.o.

Komada

(0)

Prikaži recenzije

  • Conrad Product Image
  • Conrad Product Image
  • Conrad Product Image
  • Conrad Product Image
  • Conrad Product Image
Main product image

1/5

Izdvojeno & Detalji

  • Početna vrijednost smjera X, Y: 10 ~ 250 Izlazna vrijednost smjera Z je (0: omogućeno; 1: pritisnuto) Platforma za razvoj softvera: Arduino, UIFlow (blok, Python)

Tehničke specifikacije

U tablici možete odabrati potrebne tehničke podatke kako biste pronašli stavke s istim vrijednostima.

Tehničke specifikacije

Duljina

48 mm

Pogodan za

Arduino

Širina

26 mm

Sučelja

šumarak

Težina

11.6 g

Visina

32 mm

Vrsta pakiranja

Bulk

Opis

Opis

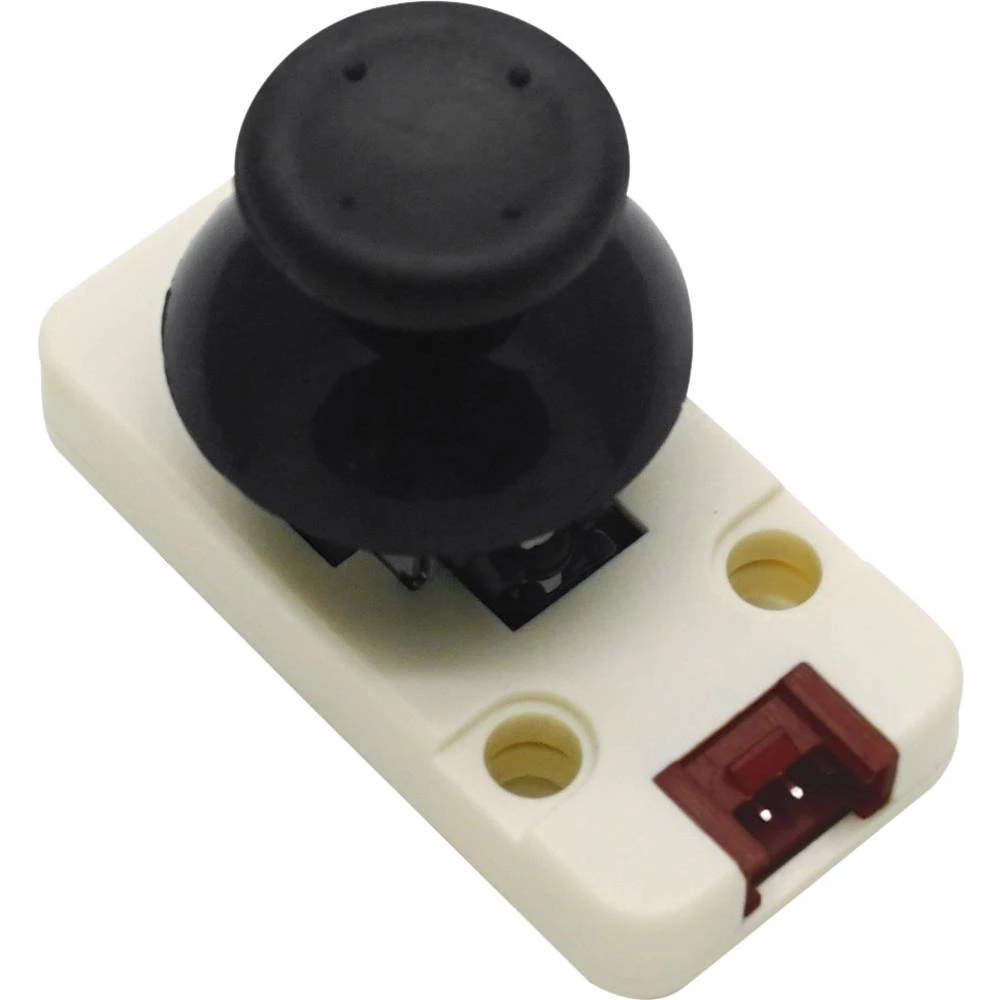

M5Stack joystick modul je vrlo sličan "analognom" džojstiku na kontrolerima igraćih konzola. Osi X i Y dva su potenciometra od 10 k, koji kontroliraju 2D gibanje generiranjem analognih signala. Džojstik također ima tipku koja se može koristiti za posebne aplikacije. Stoga, cijela jedinica može emitirati XY signale kretanja u oba smjera iu smjeru Z.
Kao što je prikazano na dijagramu ožičenja, dimenzija upravljačke palice X povezana je s iglom A0 MEGA328, džojstika Y dimenzija je povezana na pin A1 MEGA328, dimezistička Z dimenzija spojena je na pin A2 MEGA328.

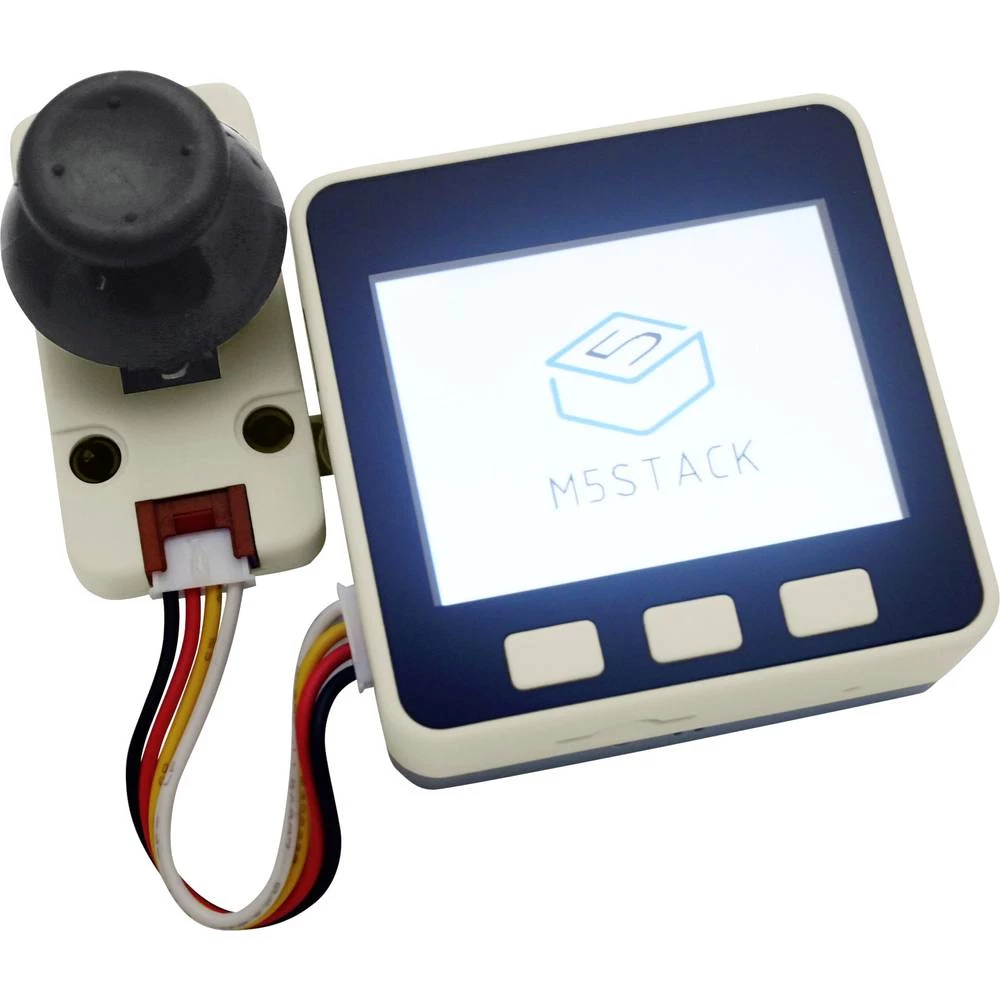

Ovaj uređaj komunicira s jezgrom M5 putem sučelja Grove A.
I2C adresa je 0x52.
Čitanje podataka koje šalje modul daje vam informacije o kretanju upravljačke palice.

Ovaj tekst je strojno preveden.

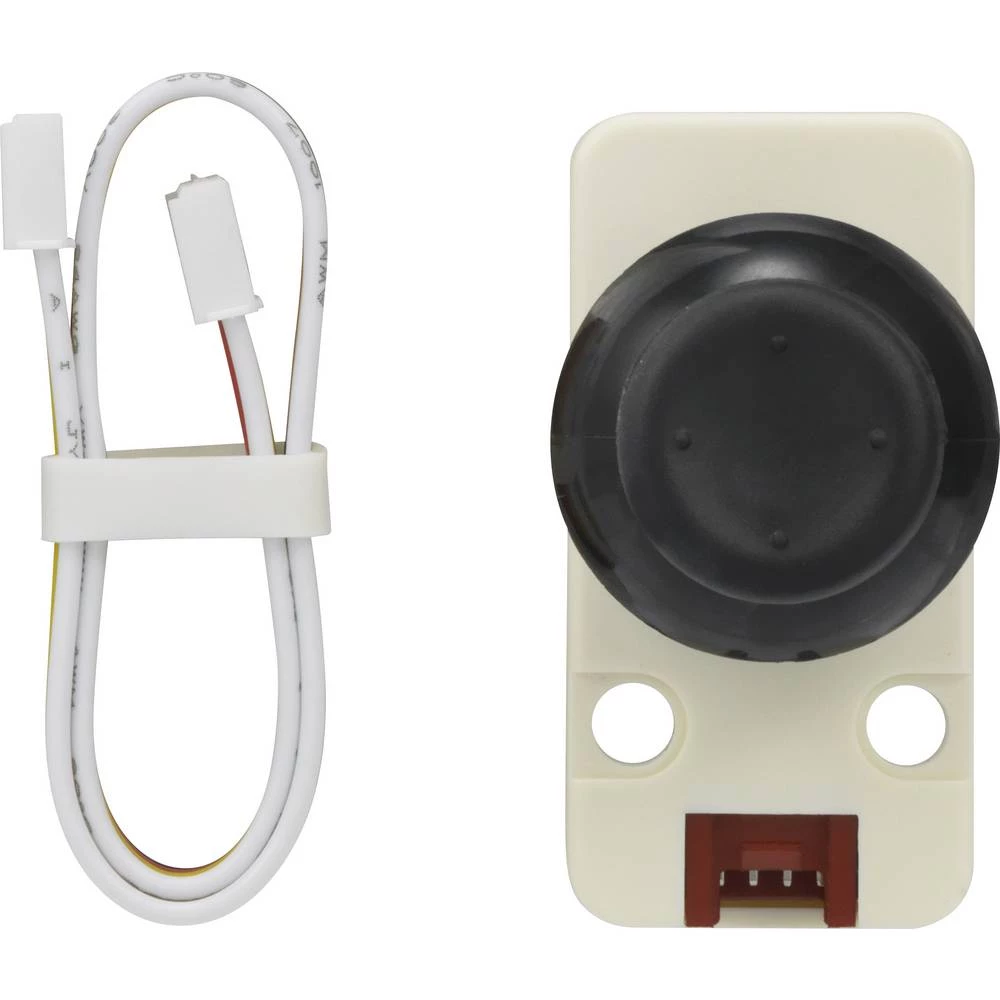

Opseg isporuke

  • 1x modul upravljačke palice
  • 1x kabelski kanal
