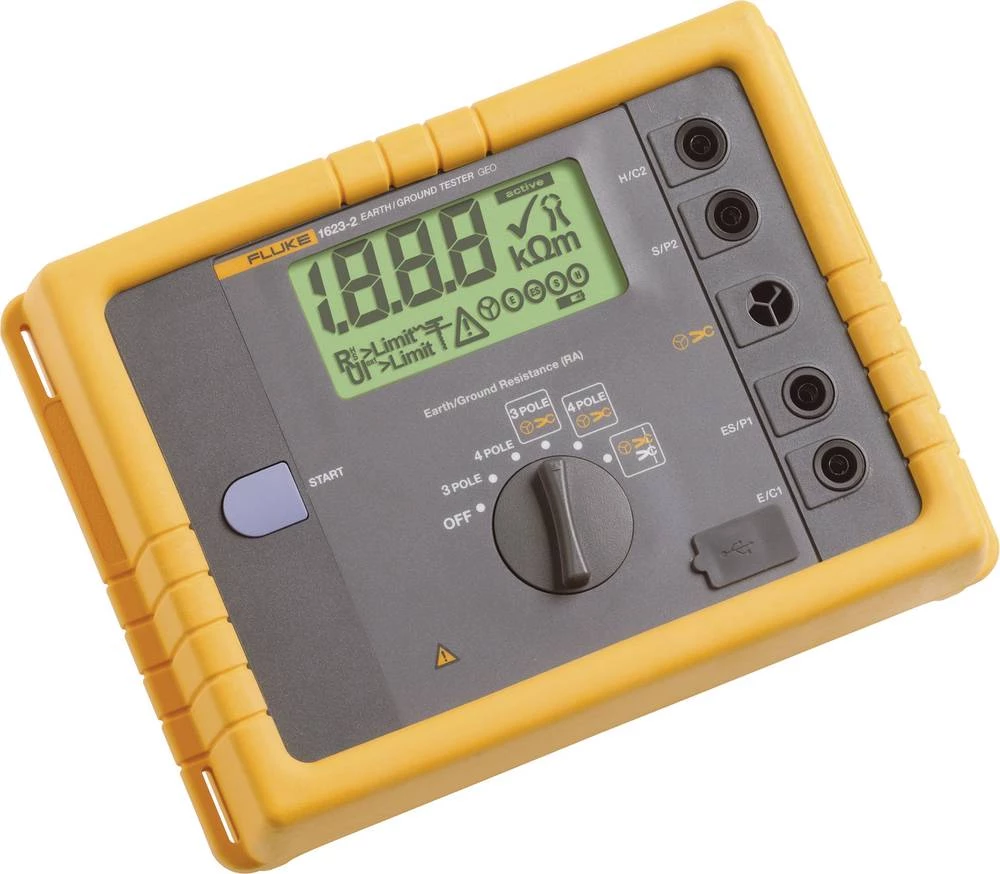

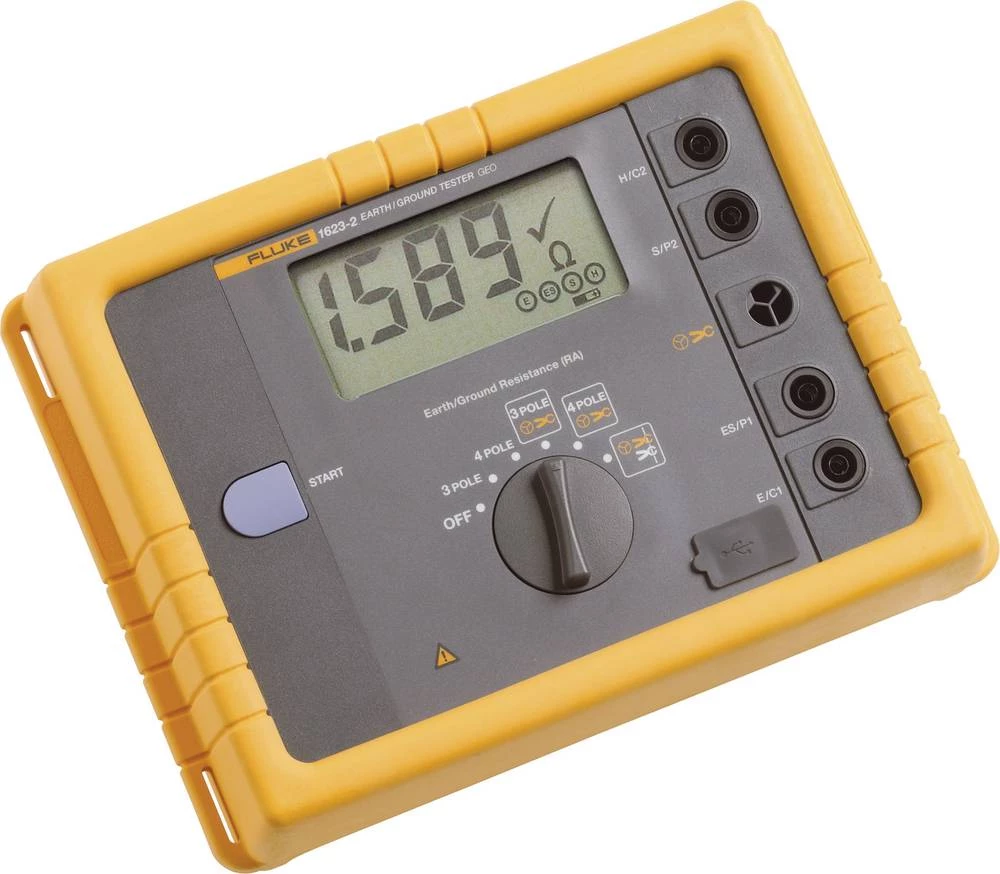

Mjerač uzemljenja Fluke FLUKE-1623-2

Uređaji za uzemljenje kao što je Fluke 1623-2 nezamjenjivi su alati za rješavanje problema. Oni pomažu u maksimiziranju raspoloživosti postrojenja i smanjuju rizik od električnog udara za korisnike. Ako struje rasjeda ne pronađu put do Zemlje kroz pravilno dizajnirani i održavani sustav uzemljenja, one će slijediti neželjene staze i moći će se probiti kroz ljudsko tijelo.

Ako nije dostupno odgovarajuće uzemljenje, povećava se vjerojatnost kvara. Bez učinkovitog sustava uzemljenja, električna oprema može iskusiti pogreške u instrumentima, faktor izobličenja i faktor snage, kao i razne sporadične pogreške. Istraživanja pokazuju da je 25% problema s kvalitetom električne energije uzrokovano lošim uzemljenjem.

Postupak bez ražnja

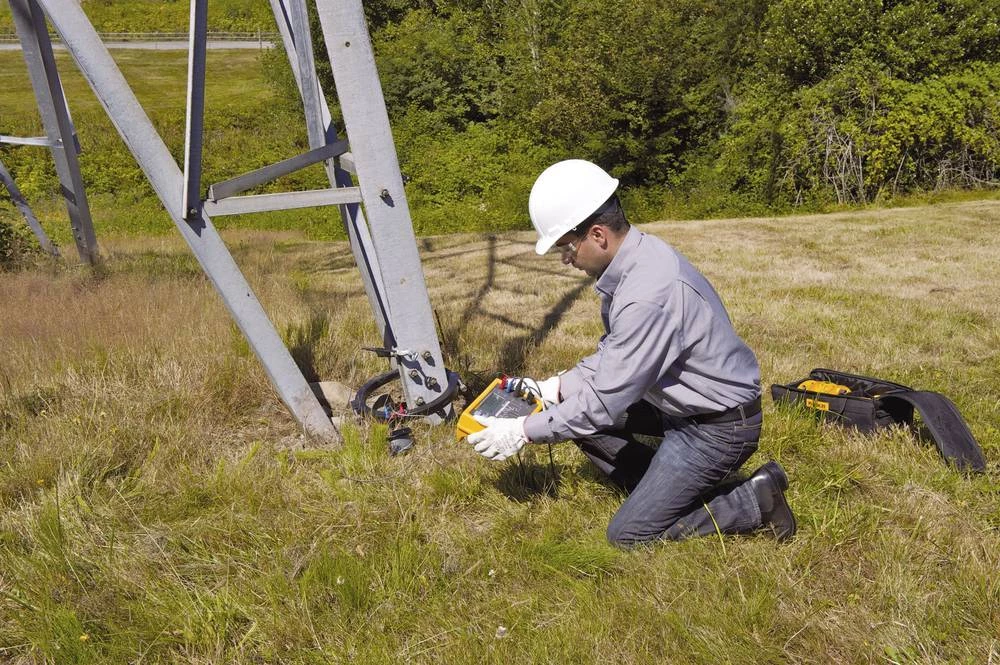

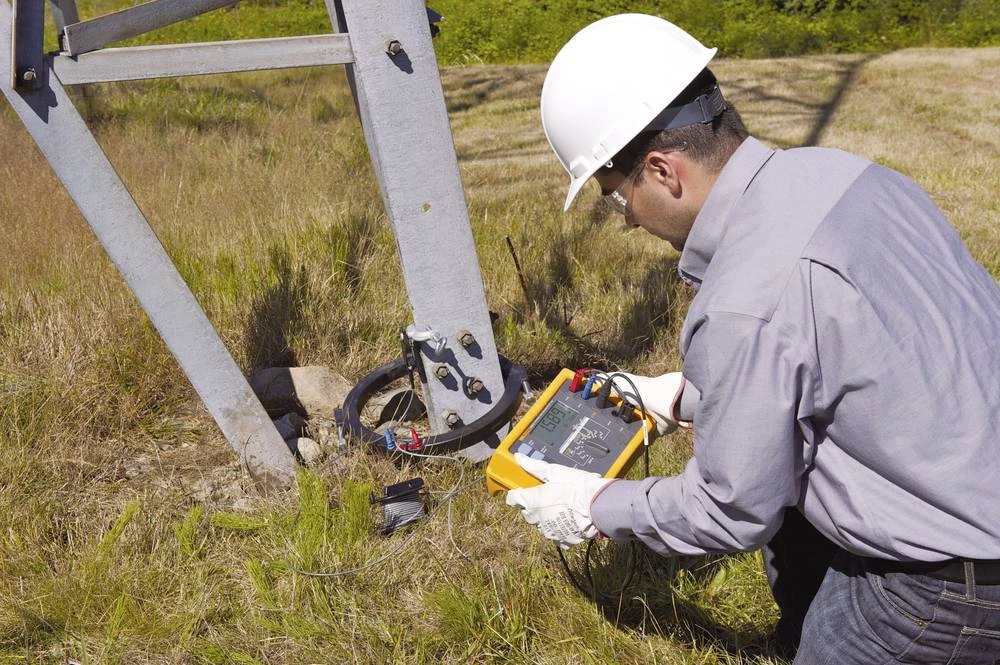

S uzemljivačem Fluke 1623-2, otpori uzemljenja mogu se lako izmjeriti pomoću strujnih stezaljki. U ovoj metodi mjerenja, dvije stezaljke su postavljene oko zemljane elektrode i spojene na mjerni uređaj. Nema upotrijebljenih šiljaka za uzemljenje. Kod jedne od kliješta se inducira poznati fiksni napon, a kod drugih kliješta mjeri se struja. Mjerač tada automatski određuje otpor senzora dubine. Ova metoda mjerenja može se koristiti samo ako je sustav uzemljenja spojen na zgradu ili konstrukciju koju treba mjeriti. Međutim, to je obično slučaj. Ako postoji samo jedna masovna staza, kao što je slučaj u mnogim stambenim područjima, stabilan proces neće pružiti prihvatljivu vrijednost. U tom slučaju, ispitivanje se mora provesti metodom pada napona.

Za proces koji se ne pljuje, elektrode uzemljenja ne moraju se odvojiti, tako da spojeni sustav uzemljenja ostaje netaknut tijekom ispitivanja. Dani velike količine vremena provedenog u postavljanju i spajanju ražnjića na svakoj dubinskoj bušilici u pogonu konačno su gotovi. To štedi puno vremena. Mjerenje uzemljenja možete izvršiti u zgradama, na stupovima snage i na mjestima gdje nije moguć pristup tlu.

Mjerač s najvećim rasponom funkcija
Fluke 1623-2 je jedinstveni uređaj za ispitivanje uzemljenja koji može izvoditi sve četiri vrste mjerenja tla.
• Metoda s 3-polnim i 4-polnim padom napona (sa šiljcima)
• 4-polno mjerenje otpora uzemljenja (sa šiljcima)
• Selektivno mjerenje (pomoću kliješta i ražnjića)
• Mjerenje bez ražnja (samo s dvije kliješta)
