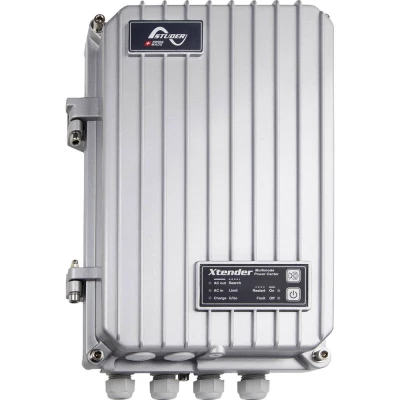

Mrežni inverter Studer XTS 1200-24 1200 W 24 V/DC Kabel

Xtender, kombinirani uređaj koji se sastoji od pretvarača, punjača baterije i sklopnog sustava!
Xtender je jedinstven i kompaktan energetski menadžer koji sadrži 5 optimalno koordiniranih funkcija. Bilo kao otočki pretvarač, punjač akumulatora, dovodnik, prijenosni sustav ili kao podrška AC izvoru, raspoloživa energija se pametno kontrolira i koristi se učinkovito.

Zahvaljujući sofisticiranom i raznolikom softveru, pretvarač se može koristiti u širokom rasponu primjena. To ga čini idealnim za tržišta s posebnim aplikacijama, revolucionarnim rješenjima i širokim izborom baterijskih tehnologija.

Pretvarač ima izlaz od 500 VA, što postiže i pri sobnoj temperaturi do 40 ° C. Tijekom 30 min. može isporučiti 700 VA! Zahvaljujući snažnom preopterećenju, potrošači s visokim startnim strujama također se mogu opskrbiti bez problema.
Sa svojim kućištem IP54 i elektroničkom zaštitom od reverzne polarnosti, XTS nudi visok stupanj unutarnje sigurnosti i zaštite.

Punjač akumulatora ima podesivu struju punjenja od 0 - 35 A. Krivnja punjenja dizajnirana je za olovne gelove. Međutim, krivulja punjenja slobodno se može programirati i može se prilagoditi drugim baterijskim tehnologijama, kao što su NiFe, Lithium ili RedoxFlow.
Prijenosni sustav koristi se čim se napon (generator, javna mreža ...) spoji na ulaz Xtendera. Prijelaz s pretvarača na rad mreže je neprekidan i može se prenijeti do 16 A. Prijelaz s mreže na rad pretvarača izuzetno je brz s maksimalnih 15 ms, što znači da se proizvodi mogu izvrsno koristiti i kao UPS rješenje.
Funkcija Smart Boost podržava napajanje izmjeničnim naponom. Struje dvaju izvora se sabiraju i na taj način mogu zajednički opskrbiti većeg potrošača. Funkcija napajanja može dovoditi željenu električnu energiju natrag u mrežu. Ova se funkcija uglavnom koristi za sustave skladištenja energije u kojima se puni višak energije ili gdje se želi iskoristiti željena količina energije.

Xtender je integrirao dva pomoćno programirajuća pomoćna kontakta, koja su već postavljena u tvorničkim postavkama kao automatski pokretanje generatora i kontakt alarma. Xtender može pokriti većinu aplikacija u tvorničkim postavkama i stoga je jednostavna plug-and-play jedinica. Protok energije je u potpunosti automatski, a pomoćni kontakti su već konfigurirani kao pokretanje generatora i kao alarmni kontakt.

S jasnim i integriranim LED zaslonom, svi važni parametri mogu se vidjeti na prvi pogled. Xtender se može izvana kontrolirati preko integriranog ulaza za daljinsko upravljanje. Dostupna su razna rješenja za lokalnu ili daljinsku komunikaciju putem LAN, GSM i SMS tehnologije ili izravno putem RCC-02 / -03.


XTM se može koristiti u sljedećim područjima primjene:

Neprekidno napajanje izvan mreže s pretvaračem / punjačem baterije Xtender
U takvoj konfiguraciji javna mreža napaja potrošače izravno pomoću ugrađenog releja pretvarača / punjača akumulatora. Ako napon mreže padne ili ako ne uspije, pretvarač održava opskrbu potrošačima. UPS mod de Xtender omogućava vrijeme prelaska<15 ms.

Jednostavan i pouzdan mobilni sustav s Xtender pretvaračem / punjačem baterije
Pretvarač / punjač baterije puni bateriju iz javne mreže ili iz generatora napajanja, a iz ove baterije isporučuje izmjenične uređaje svih vrsta. Funkcija Smart Boost omogućuje napajanje ako izvor izmjeničnog napona nije dovoljan za napajanje za dodavanje u bateriju. Raspon djelovanja pretvarača kreće se od 0,5 kVA do 72 kVA, jednofazni i trofazni.

Savršeni izmjenični napon za sve električne uređaje s Xtender pretvaračima / punjačima baterija
Pretvarač napaja sve vrste potrošača iz jedne baterije bez izuzetka. Pretvara istosmjerni napon iz baterije u izmjenični napon, čija kvaliteta obično prelazi kvalitetu javne mreže.

UPS s solarnim kopijama i solarnim prioritetom s pretvaračem / punjačem baterije Xtender
Ako je zabranjeno ili nema poticaja za vraćanje energije natrag u mrežu, Xtender pretvarač / punjač baterija u kombinaciji s regulatorom solarnog naboja VarioTrack / VarioString MPPT može minimizirati kupnju iz javne mreže u korist lokalne energije. Pored toga, zajamčeno je i napajanje ukoliko javna mreža ne uspije. Ovo je rješenje lako implementirati s proizvodima Studer.

Optimiziranje vlastite potrošnje
U ovoj je konstelaciji memorija povezana na kraj mreže. Nije važno koliko je PV sustav i kolika je velika potrošnja. SCADA sustav više razine može kontrolirati Xtender ovisno o višku energije ili deficitu. Takav sustav možete proširiti u bilo koje vrijeme i možete ga integrirati u kućnu instalaciju uz malo napora.

Solarno napajanje za BTS s pretvaračem / punjačem baterija Xtender
Hibridno rješenje može značajno smanjiti potrošnju dizela i značajno poboljšati učinkovitost generatora. Višak solarne energije može se upotrijebiti za druge primjene uz pomoć pretvarača. Nadzor akumulatora je također integriran i omogućava isključenje izlaza pretvarača kao funkciju napona akumulatora. Smanjenje troškova rada i dulji vijek trajanja.

Elektrifikacija naselja
Opskrba energijom za profesionalne primjene kao što su hoteli, klinike, bolnice, škole itd. Zahtijeva autonomne sustave najviše pouzdanosti, modularnosti i performansi. Izgradnja javne mikro mreže zahtijeva iste kvalitete. Zahvaljujući izuzetnoj fleksibilnosti, Xtender, VarioTrack i VarioString obitelj uređaja čine idealne građevne blokove za implementaciju takve električne mikro-mreže. Kombinirajući ove uređaje moguće je implementirati sustave od nekoliko kVA do preko 72 kVA, što otvara ogroman niz aplikacija. Različite mogućnosti komunikacije (GSM, Web, SMS) omogućuju nadzor i funkcioniranje sustava stalnim daljinskim pristupom. Ogromna fleksibilnost Xtendera, srca mini mreže, omogućuje implementaciju prilagođenog sustava za svaku aplikaciju. Zahvaljujući integriranoj regulaciji frekvencije, Xtender također može upravljati izmjeničnim izvorima (pretvaračima za dovod) koji se mogu integrirati u mini mrežu, što vam daje slobodan izbor u pogledu spajanja energije (istosmjerni i / ili izmjenični).

Podrška izvora energije s promjenjivom snagom
Smart Boost funkcija Xtender također podržava izmjenične izmjenične struje s promjenjivim učinkom snage tako da potrošačima uvijek bude na raspolaganju dovoljno snage.

Prioritet obnovljive energije bez dovodne mreže
Ako je zabranjeno ili nema poticaja za vraćanje energije natrag u mrežu, Xtender pretvarač / punjač baterija u kombinaciji s solarnim regulatorom za punjenje VarioTrack / VarioSting MPPT može minimizirati kupnju iz javne mreže i u korist lokalne energije. Pored toga, zajamčeno je i napajanje ukoliko javna mreža ne radi. Ovo je rješenje lako implementirati s proizvodima Studer.

Optimizacija vlastite potrošnje s potpunom sigurnosnom kopijom
U ovom je sustavu osigurano cjelokupno kućanstvo, pri čemu valja voditi računa da performanse Xtendera moraju biti barem toliko velike kao i kod mrežnog pretvarača i da mogu pokriti cijelo kućanstvo. Vlastita potrošnja realizira stručni sustav (SCADA), optimiziran od strane naših partnera. Ispravno dizajniran sustav zadovoljava potrebe kupca i jamči napajanje tokom nestanka struje čak i kroz dulje vremensko razdoblje.

Rezervni računalni parkovi
U ovoj konfiguraciji mreža isporučuje opterećenja izravno preko funkcije obilaska pretvarača / punjača akumulatora. U slučaju nestanka ili prekida napajanja, pretvarač / punjač baterija preuzima opskrbu potrošača. UPS mod de Xtender omogućava vrijeme prelaska<15 ms.

Osiguravanje postupka
U ovoj konfiguraciji mreža isporučuje opterećenja izravno preko funkcije obilaska pretvarača / punjača akumulatora. U slučaju nestanka ili prekida napajanja, pretvarač / punjač baterija preuzima opskrbu potrošača. To omogućava, primjerice, završetak ciklusa alatnih strojeva.

Osvjetljenje u nuždi s pretvaračem / punjačem baterije Xtender
U ovoj konfiguraciji mreža isporučuje opterećenja izravno preko funkcije obilaska pretvarača / punjača akumulatora. U slučaju nestanka ili prekida napajanja, pretvarač / punjač baterija preuzima opskrbu potrošača. UPS mod de Xtender omogućava vrijeme prelaska<15 ms. To omogućava trajno napajanje rasvjete izlaznih sklopa za nuždu.

Povećani zahtjevi za napajanjem
Potreba za napajanjem često se povećava s vremenom, što mogu uzeti u obzir dodatni pretvarači. Možete ih povezati paralelno ili ih povezati u trofazni sustav. Do devet pretvarača može raditi zajedno u jednom sustavu.

Hibridni sustav: veća neovisnost i fleksibilnost s Xtender pretvaračem / punjačem baterije
Ovaj sustav nudi veliku svestranost i veliku neovisnost u izboru različitih izvora energije. Potrošači se napajaju izravno iz izmjeničnog izvora putem preklopnog releja ili iz baterije putem pretvarača. Kad generator radi, baterije se pune putem punjača. Veličina generatora može se optimizirati pomoću Xtendera i njegove Smart Boost funkcije. Zahvaljujući širokoj i otvorenoj programabilnosti, Xtender se može prilagoditi bilo kojoj aplikaciji. Raspon djelovanja pretvarača kreće se od 0,5 kVA do 72 kVA, jednofazni i trofazni.

Ovaj tekst je strojno preveden.
