PCE Instruments PCE-BTM 2000A mjerač sile 10 - 900 N tvornički standard (vlastiti)

Pogonski remen je nezamjenjiv u industriji i strojogradnji. Maksimalni vijek trajanja pogonskog remena ovisi o optimalnoj napetosti remena. Ako motor zakaže zbog oštećenja remena, mogu nastati značajni troškovi. Kako biste spriječili oštećenje motora i remena, neophodna je redovita kontrola napetosti remena. Napetost remena pogonskih remena može se brzo i pouzdano izmjeriti digitalnim uređajem za mjerenje napetosti remena. Uređaj za mjerenje prednapetosti se koristi za provjeru sustava remena osobito učinkovito mjerenjem frekvencije.

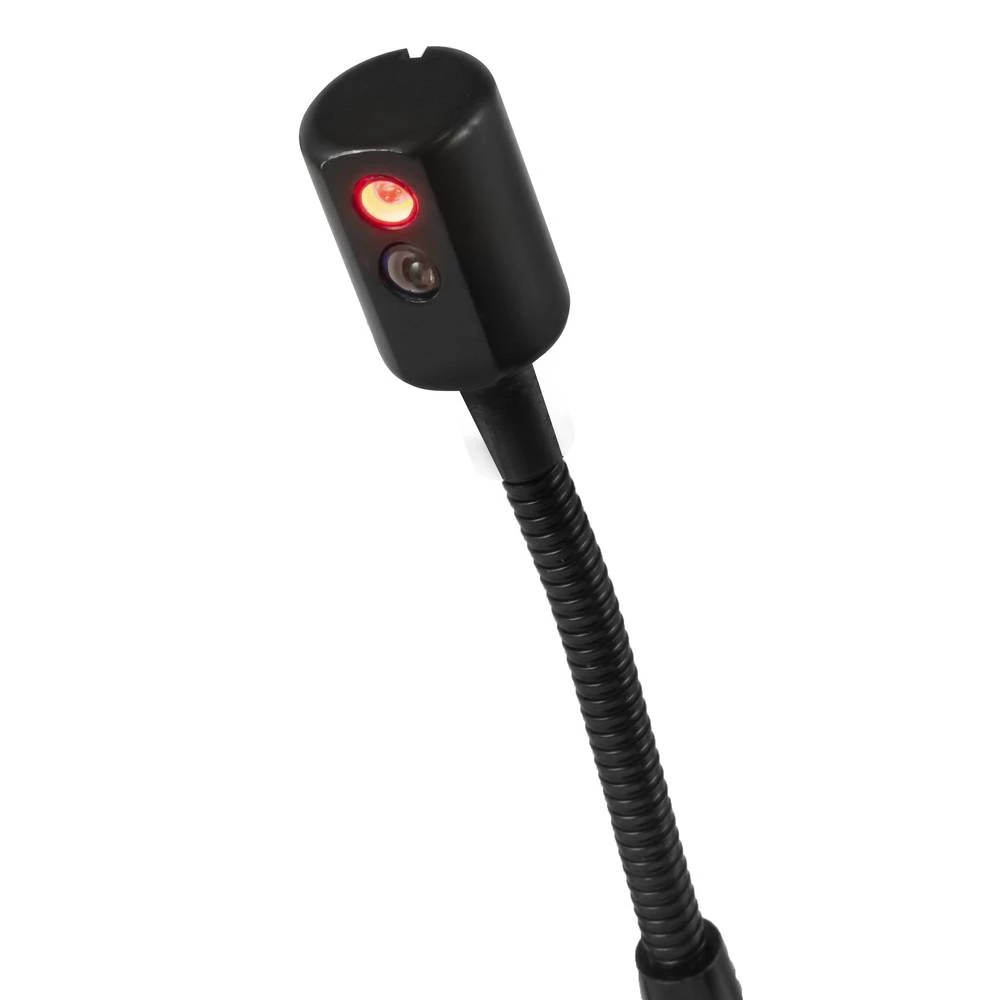

Mjerač napetosti remena je optički mjerni alat za održavanje za određivanje napetosti remena. Ovaj uređaj za mjerenje predopterećenja sastoji se od uređaja za prikaz i glave senzora. Glava senzora mjerača napetosti remena pričvršćena je na guščiji vrat. Zahvaljujući pomičnom guščjem vratu, glava senzora uređaja za mjerenje napetosti remena može se fleksibilno postaviti i može mjeriti napetost remena pogonskih remena čak i na teško dostupnim mjestima.
Uređaj za mjerenje napetosti remena mjeri silu zatezanja i frekvenciju remena kada miruje. Dovoljan je mali impuls na remenu da izazove vibriranje. Zahvaljujući senzoru, uređaj za mjerenje napetosti remena bilježi prirodnu frekvenciju generiranog remena i prikazuje je na velikom, osvijetljenom zaslonu. Uređaj za mjerenje prednapetosti može izravno odrediti silu zatezanja remena iz frekvencije remena i izborno unesene duljine i mase remena. Mjerač napetosti remena omogućuje korisniku određivanje napetosti remena u sustavu remenica koje se kontroliraju i poduzimanje hitnih radnji za podešavanje napetosti na ciljnu vrijednost. Mjerenje napetosti remena zahtijeva visoku preciznost; uređaj za mjerenje prednapetosti to provodi brzo i pouzdano.

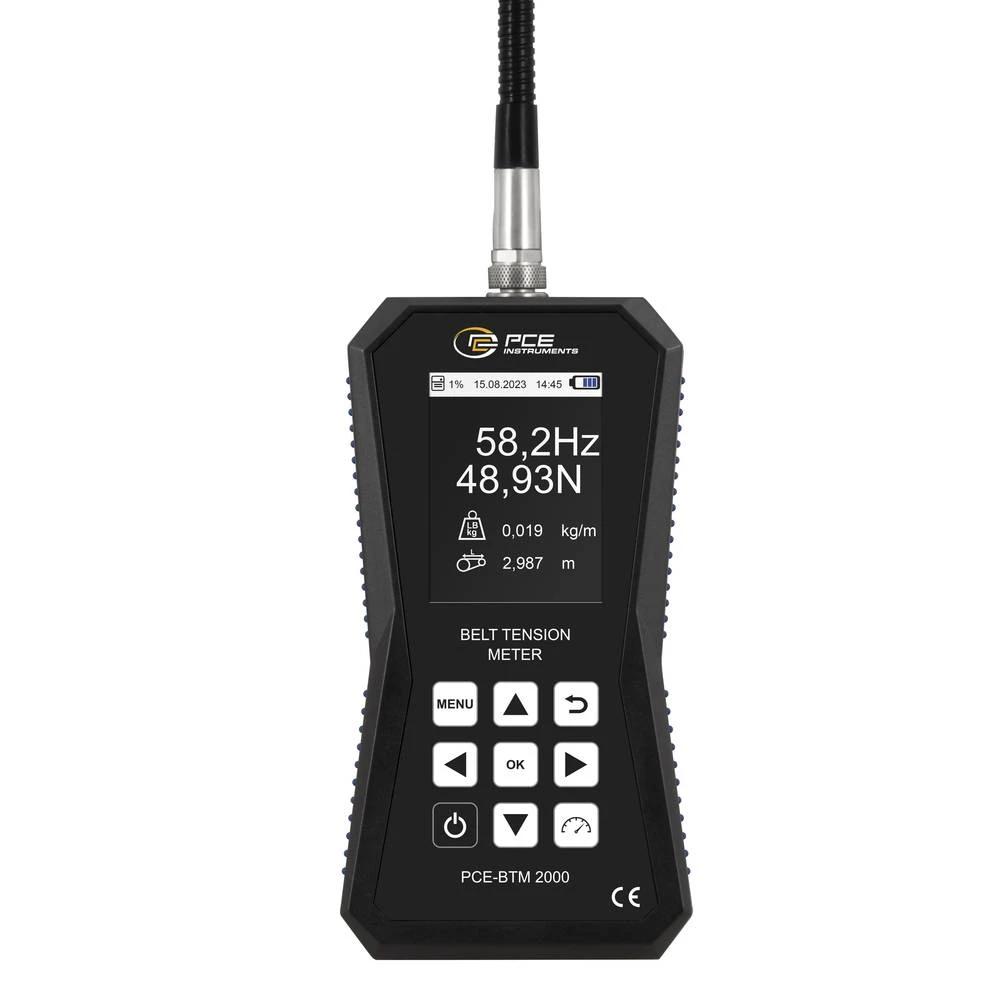

Kada koristite mjerač napetosti remena, korisnik može birati između dvije mjerne jedinice: N (SI jedinica) i funt-sila (američka jedinica). Grafički prikaz uređaja za mjerenje napetosti remena prikazuje izmjerenu vrijednost kao frekvenciju remena u Hz. Kada unesete masu i duljinu remena, uređaj za mjerenje prednapetosti također prikazuje silu niti u Newtonima. Intuitivni grafički izbornik vizualiziran je na visokokontrastnom zaslonu mjerača napetosti remena na šest jezika koji se mogu odabrati. Za daljnje analize i radi osiguranja kvalitete, uređaj za mjerenje napetosti remena opremljen je memorijom. Do 750 skupova podataka može se pohraniti u 15 mapa sa po 50 izmjerenih vrijednosti u memoriji uređaja za mjerenje napetosti remena. Na taj se način podaci ne gube nakon mjerenja u stvarnom vremenu i mogu se spremiti u uređaj za mjerenje napetosti remena za buduća mjerenja.

PODRUČJA PRIMJENE MJERAČA NAPETOSTI REMENA
Raspon primjene uređaja za mjerenje napetosti remena je velik. Na primjer, mogu se testirati velike kombinacije motora i vratila, transportni sustavi, dizalice, dizala, automobilska industrija ili poljoprivredni strojevi.
Mjerenje napetosti remena je uvijek potrebno ako se strojevi i sustavi žele optimalno održavati. Uređaj za mjerenje napetosti remena tvrtke PCE Instruments može se koristiti za određivanje napetosti remena i zupčastog i klinastog remena. Zategnutost remena važan je parametar pri ugradnji, postavljanju, održavanju i popravku pogona remena. Napetost remena stoga treba redovito provjeravati tijekom cijelog vremena rada pomoću kompaktnog uređaja za mjerenje napetosti remena i po potrebi podešavati. Samo korištenjem uređaja za mjerenje predopterećenja može se jamčiti maksimalni vijek trajanja svih komponenti stroja. I previsoka i preniska napetost remena može uzrokovati štetu. Redoviti pregledi mogu značajno smanjiti naknadne troškove uzrokovane neplaniranim zastojima uzrokovanim oštećenjem ležaja ili neispravnim remenima. Upotreba uređaja za mjerenje napetosti remena stoga je prikladna za primjenu u području motorne tehnologije, industrijske proizvodnje, koračnih motora, alata i strojarstva ili u području održavanja i popravaka. Kako bi se osigurao dug radni vijek i visoka učinkovitost uređaja, strojeva i sustava, važno je redovito mjeriti napetost pogonskog remena.

Uz uređaj za mjerenje raspona, PCE Instruments nudi senzor za guščiji vrat PCE-BTM 2000 SHL. Kako bi dosegao mjerne točke u instaliranim sustavima koje su teško dostupne, senzor ima dugački guščiji vrat i spiralni kabel.

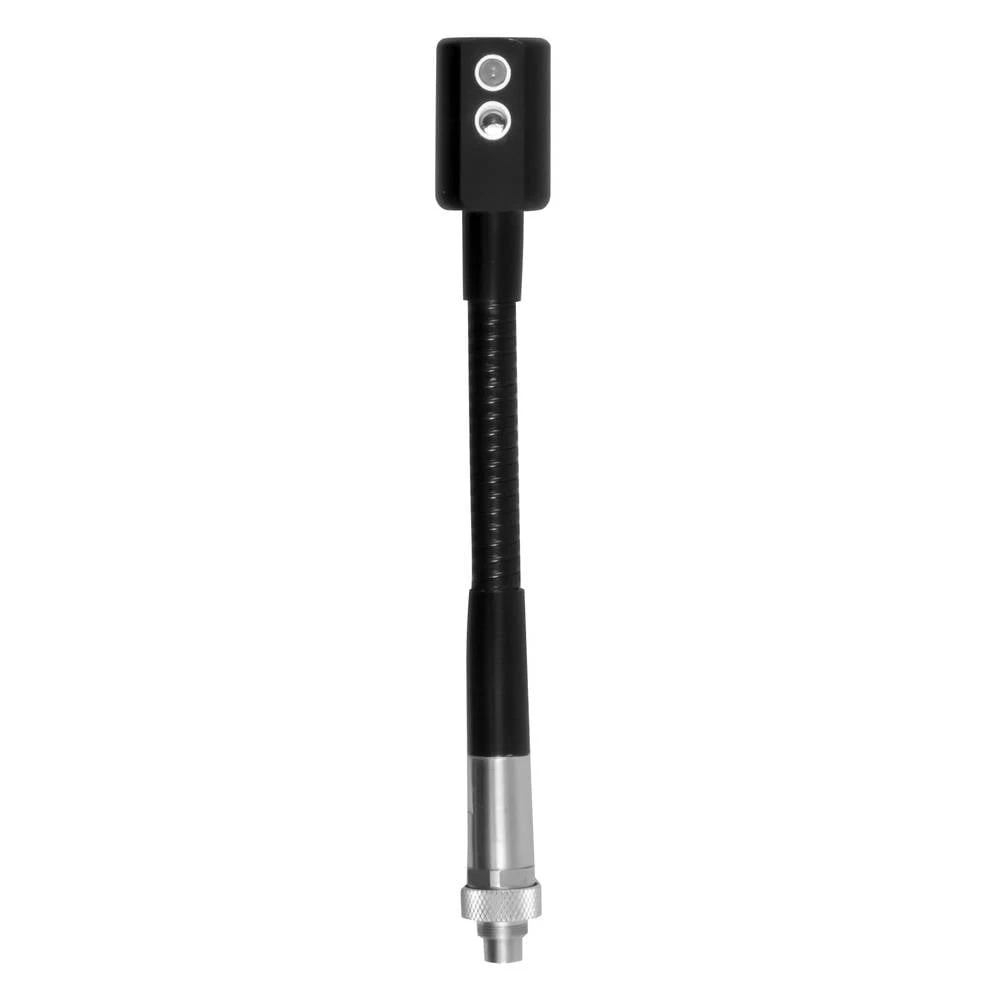

Zamjenski senzor s kratkim guščijim vratom PCE-BTM 2000 SHS može se jednostavno pričvrstiti na PCE-BTM 2000 mjerni uređaj. Zahvaljujući fleksibilnom vratu senzora, mogu se dosegnuti čak i teško dostupna mjerna mjesta.


ŠTO JE SILA PREDZAPETANJA REMENA / PREDZAPETOST?
Budući da nekoliko sila djeluje na remenski prijenos, dolje su navedene najvažnije sile na remenskim prijenosima kako bi se razumjelo značenje sile predopterećenja. Remen povezuje pogonsku remenicu s pogonskom remenicom. Pogonsku remenicu pokreće motor koji stvara moment i prenosi ga na pogonsku remenicu. Remen prenosi ovaj okretni moment na gonjenu remenicu u obliku obodne sile. Sljedeće snage su važne.

Obodna sila: Obodna sila odgovara efektivnoj sili koju treba prenijeti remen. Obodna sila ovisi o primijenjenoj snazi motora, a time i okretnom momentu, kao i o brzini motora i promjeru remenice. Kako bi se održala ravnoteža sila, obodna sila uzrokuje stvaranje različitih sila u nitima remena. Razlika u silama između užeta opterećenja i opuštenog užeta odgovara obodnoj sili koja se prenosi na pogonski remen.

Sila trenja: Sila trenja na pogonskoj remenici osigurava da se okretni moment motora prenosi na pogonsku remenicu preko remena. Na izlaznoj remenici stvara se iskoristivi zakretni moment koji odgovara umnošku obodne sile i polovice promjera izlazne remenice.

Centrifugalna sila. Centrifugalna sila raste s povećanjem brzine i uzrokuje rastezanje remena i time gubitak prianjanja. U tom slučaju centrifugalna sila djeluje protiv sile lijepljenja.

Sila prednaprezanja: Prednapetost je različita u užetu opterećenja i labavom užetu u dinamičkim uvjetima. U statičkom stanju, predopterećenje je identično u oba užeta. Prednapetost se mora podesiti u statičkom stanju pomoću uređaja za mjerenje prednapetosti tako da u dinamičkim uvjetima postoji dovoljno prianjanja na remenice kako bi se osigurao prijenos snage s remena na remenicu, dok se u isto vrijeme uzimaju u obzir centrifugalne sile koje djeluju na remenu u radnom stanju. Međutim, prednapetost ne smije biti postavljena previsoko, inače pod opterećenjem može doći do oštećenja remena i/ili ležaja. Ispravno prednaprezanje mora se odabrati posebno za svaki remen i odgovarajuću primjenu. Proizvođači remena obično određuju odgovarajuće prednaprezanje u obliku sila ili frekvencija. Pomoću uređaja za mjerenje prednapetosti može se precizno odrediti potrebna prednapetost nakon ugradnje i prije puštanja remenskog pogona u pogon.

Ovaj tekst je strojno preveden.
