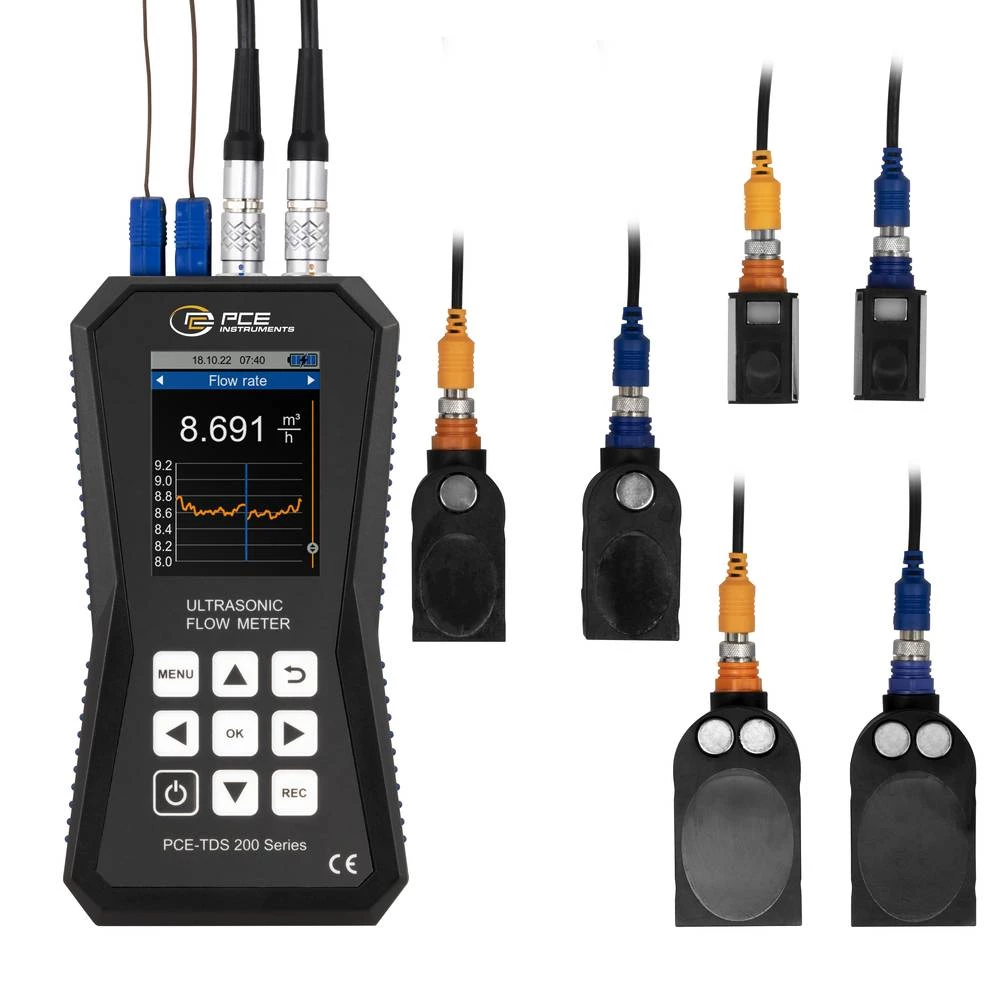

PCE Instruments ultrazvučni senzor PCE-TDS 200+ SML Pogonski napon (područje): 5 V Mjerno podučje: 0 - 32 m/s 1 St.

Mjerni mjerač ima raspon mjerenja od ±32 m/s. S točnošću od ±1,5% f.s. Mw za promjer cijevi DN ≥50, ±3,5% od. Mw s promjerom cijevi DN< 50 i ponovljivost od ±0,5% v. Mw Mjerač protoka je posebno precizan mjerni uređaj. Za ugradnju senzora na mjerač protoka dostupna je pomoć za instalaciju. Pomoć pri instalaciji grafički prikazuje kvalitetu signala iz mjerača protoka. Osim toga, grafički se prikazuje jesu li senzori na mjeraču protoka postavljeni na odgovarajućoj udaljenosti jedan od drugog. Kako bi se provelo mjerenje protoka pomoću mjerača protoka, brzina protoka, volumenski protok i volumen prikazuju se nakon unosa specifikacija cijevi i medija. Prilikom prikaza izmjerenih vrijednosti, za mjerač protoka dostupan je širok izbor jedinica. Na primjer: m³, l, gal, igl, mgl, cf, bal, ib i ob.

Tijekom mjerenja moguće je zabilježiti izmjerene vrijednosti pomoću funkcije data loggera na ultrazvučnom mjeraču protoka. Uvjeti pokretanja i zaustavljanja te interval pohranjivanja od 1 sekunde do 12 sati mogu se postaviti za mjerač protoka. Za mjerač protoka, mjesto skladištenja sadrži sve izmjerene varijable jednom. Izmjerene vrijednosti pohranjuju se na 32 GB ugrađene memorije ultrazvučnog mjerača protoka. Na ultrazvučnom mjeraču protoka može se pohraniti 10 milijuna mjernih točaka.

S opcijskim softverom mogu se očitati snimljene izmjerene vrijednosti s mjerača protoka. Za analizu, izmjerene vrijednosti iz mjerača protoka mogu se prikazati u tabelarnom i grafičkom obliku. Za daljnju obradu izmjerene vrijednosti iz mjerača protoka, mogu se eksportirati u .csv format datoteke. Alternativno, PDF izvješće može se izraditi pomoću softvera. Za pojednostavljeni rad, mjerač protoka može se podesiti putem softvera. Uz pomoć softvera moguć je i live pregled izmjerenih vrijednosti ultrazvučnog mjerača protoka.

Za određivanje količine topline pomoću mjerača protoka potrebna su dva dodatna termopara. Oni su dostupni s PCE-TDS 200+. Dva termopara iz mjerača protoka spojena su na protok i povrat cijevnih sustava. Na temelju temperaturne razlike i izmjerenog protoka, mjerač protoka može odrediti količinu topline. Ako je potrebno, mjerač protoka može izračunati i prikazati troškove po jedinici toplinske energije istovremeno tijekom mjerenja. Mjerač protoka se stoga koristi, na primjer, kod provjere sustava grijanja.

LC zaslon u boji ultrazvučnog mjerača protoka veličine je 2,8" i stoga je lako čitljiv. Opcionalno, mjerač protoka može biti opremljen ISO ili DAkkS kalibracijskim certifikatom.

PCE-TDS 200 S SENZOR
Mali senzorski par za promjere cijevi DN 15 … 100 / 20 … 108 mm. Prikladno za posebno male cijevi. Senzori imaju posebno male dimenzije od 45 x 30 x 30 mm i otpornost na temperaturu od -30 ... 160 °C. Zahvaljujući magnetima na dnu, senzori se mogu montirati na željezne metale. Osim toga, senzori za ultrazvučni mjerač protoka mogu se spojiti na cijev pomoću odvojivih kabelskih vezica.

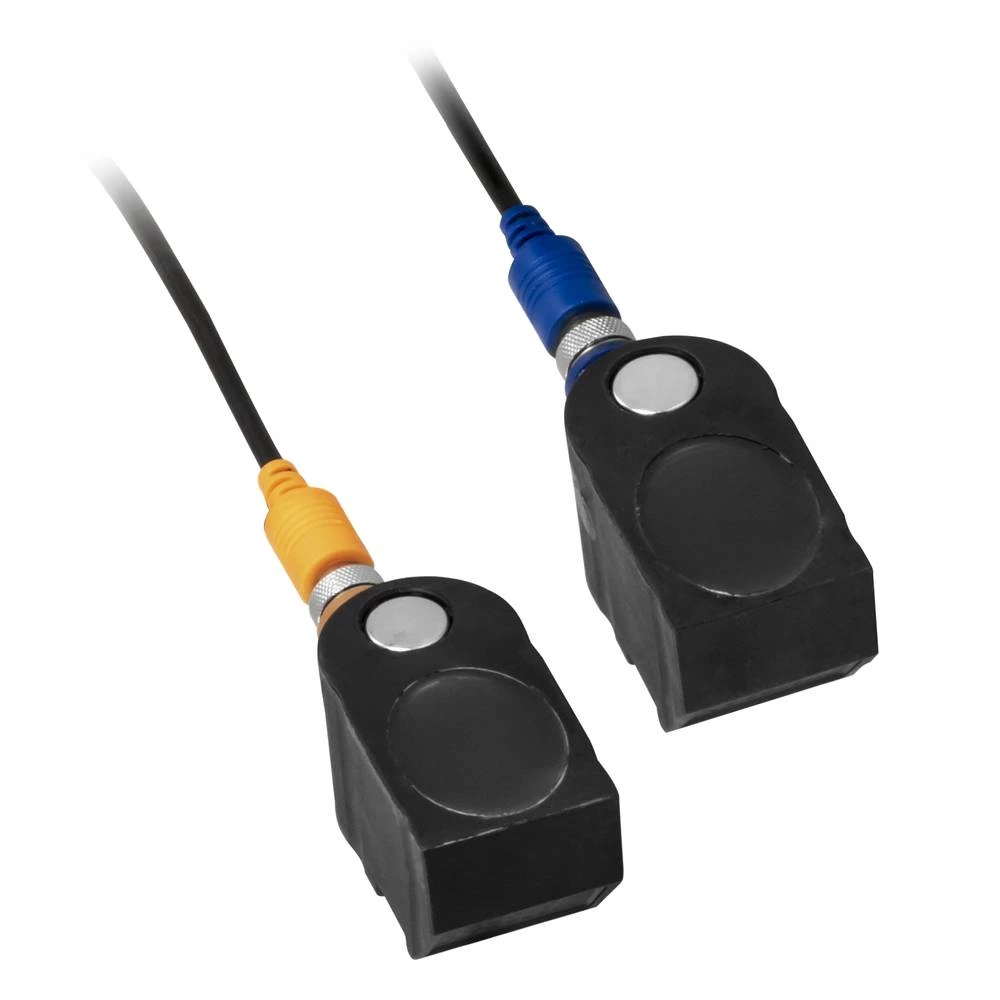

PCE-TDS 200M SENZOR
Srednji par senzora za promjere cijevi DN 50 … 700 / 57 … 720 mm. Prikladno za mjerenje protoka na cijevima srednje veličine. S ugrađenim magnetima na senzore ultrazvučnog mjerača protoka, oni se mogu pričvrstiti na cijevi koje sadrže željezo. Alternativno, senzori se mogu montirati na cijev pomoću odvojivih kabelskih vezica. Otpornost na temperaturu je između -30 … 160 °C.

PCE-TDS 200L SENZOR
Veliki senzorski par za promjere cijevi DN 300... 6000. Stoga je ovaj par senzora prikladan za posebno velike cijevi. Senzori se mogu pričvrstiti na ultrazvučni mjerač protoka pomoću odvojivih kabelskih vezica. Zahvaljujući ugrađenim magnetima, senzori se mogu pričvrstiti na cijevi koje sadrže željezni metal. Senzori su dimenzija 91 x 52 x 44 mm.
