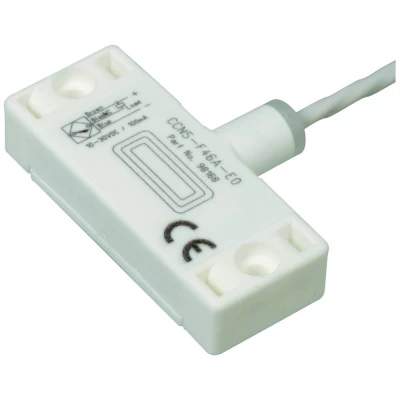

Pepperl+Fuchs kapacitivni senzor CCN5-F46A-E1 103535 NPN

Posebne značajke

• Opći podaci
• Preklopna funkcija: otvarač (NC)
• Vrsta izlaza: NPN
• Udaljenost senzora: 5 mm
• Ugradnja: nije u ravnini
• Izlazni polaritet: DC
• Osigurana udaljenost prebacivanja: 0 ... 3,5 mm
• Vrsta izlaza: 3-žilni
• karakteristike
• uvjeti ugradnje
• Š: 0 mm
• C: 10 mm
• F: 20mm / 50mm
• Radni napon: 10 ... Napajanje 30 V / DC.
• Frekvencija prebacivanja: 0 ... 10Hz
• Histereza: 1 ... 10 obično 5%
• Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
• Zaštita od kratkog spoja: takt
• Pad napona: ≤ 2V
• Pad napona na I L
• Pad napona I L = 10 mA, sklopni element uključen: 0,8 ... 2,2 V tipično 1,4 V
• Radna struja: 0 ... 100 mA
• najmanja radna struja: 0 mA
• Preostala struja: 0 ... 0,5 mA tipično 0,01 mA
• Preostala struja T u =40 °C Isklopni element isključen: ≤ 100 µA
• Struja praznog hoda: ≤15mA
• Odgoda spremnosti: ≤ 50 ms
• Prikaz statusa preklapanja: LED, žuta
• Usklađenost sa standardima i smjernicama
• Usklađenost sa standardima
• Norme: EN 60947-5-2:2007 | IEC 60947-5-2:2007
• Odobrenja i certifikati
• UL odobrenje: cULus popis, opća namjena
• CSA odobrenje: cCSAus naveden, opća namjena
• CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
• Okolišni uvjeti
• Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)
• Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
• mehanički podaci
• Vrsta priključka: FEP kabel, 2 m
• Presjek žice: 0,14 mm 2
• Materijal kućišta: PVDF
• Lice: PVDF
• Vrsta zaštite: IP68
• Napomena: vlačna čvrstoća kabela 20 N
