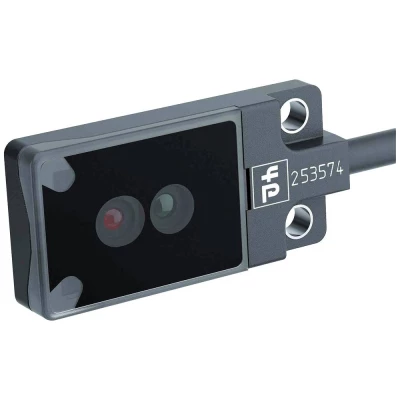

Pepperl+Fuchs laserska svjetlosna barijera OBE1500-R2F-SE2-L 253564 1 St.

Posebne značajke

• pojedinačne komponente
• Odašiljač: OBE1500-R2F-SL
• Prijemnik: OBE1500-R2F-E2-L
• Opći podaci
• Radni raspon: 0 ... 1500 mm |
• Granični raspon: 2100 mm |
• Izvor svjetlosti: LASERSKO SVJETLO
• Vrsta svjetla: crveno, izmjenično svjetlo, 680 nm
• Karakteristike lasera
• Napomena: LASERSKO SVJETLO, NEMOJTE BULJITI U ZRAK
• Laserska klasa 1
• Valna duljina: 680nm
• Divergencija snopa: 5 mrad
• Trajanje impulsa: približno 3 µs
• Brzina osvježavanja: cca 16,6 kHz
• Maksimalna energija impulsa: 8 nJ
• Kutno odstupanje: oko 0,5°
• Veličina predmeta: tipično od 0,7 mm ; tipično od 0,3 mm (nakon učenja)
• Promjer svjetlosne točke: cca 20 mm na udaljenosti od 1,5 m
• Kut otvaranja: oko 1°
• Emisija svjetlosti: frontalna
• Ograničenje vanjske svjetlosti: EN 60947-5-2: 25000 lux
• Funkcionalne sigurnosne karakteristike
• MTTF tj : 806 a
• Vijek trajanja (T M ): 20 a
• Dijagnostička pokrivenost (DC): 0%
• Indikatori/Kontrole
• Zaslon rada: LED zelena, statički osvijetljena Uključeno, kratki spoj: LED zelena treperi (približno 4 Hz)
• Zaslon funkcija: Prijemnik: LED žuta, svijetli kada je svjetlosni snop nesmetan, treperi kada je funkcionalna rezerva premašena; isključeno kada je snop prekinut
• električni podaci
• Radni napon: 12 ... 24 V
• struja praznog hoda: 10 mA
• Razred zaštite: III
• Ulaz
• Ispitni ulaz: Ispitivanje sklopne funkcije na 0 V
• Preklopni prag: Teach-in ulaz
• Izlaz
• Vrsta preklapanja: sklopiti kontakt / tamno prebacivanje
• Izlaz signala: 1 PNP izlaz, otporan na kratki spoj, zaštita od obrnutog polariteta, otvoreni kolektor
• Preklopni napon: max 30 V DC
• Preklopna struja: maksimalno 50 mA, otporno opterećenje
• Pad napona: ≤ 1,5 V DC
• Preklopna frekvencija: cca 2 kHz
• Vrijeme odziva: 250 µs
• usklađenost
• Standard proizvoda: EN 60947-5-2
• Laserska sigurnost: EN 60825-1:2007
• Odobrenja i certifikati
• UL priznanje: E87056, cULus priznat, izvor napajanja klase 2
• CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
• Odobrenje FDA: IEC 60825-1:2007 U skladu s 21 CFR 1040.10 i 1040.11 osim za odstupanja u skladu s Laser Notice No. 50, od 24.06.2007
• Okolišni uvjeti
• Temperatura okoline: -10 ... 60 °C (14 ... 140 °F)
• Temperatura skladištenja: -20 ... 70 °C (-4 ... 158 °F)
• mehanički podaci
• Širina kućišta: 12 mm
• Visina kućišta: 25,5 mm
• Dubina kućišta: 4,1 mm
• Zaštita: IP67
• Priključak: fiksni kabel 2 m
• Materijal
• Kućište: PC (polikarbonat) i nehrđajući čelik
• Emisija svjetlosti: PMMA
• Kabel: PUR
• Masa: cca 20 g po senzoru
• Moment pritezanja za pričvrsne vijke: 0,25 Nm
• Dužina kabela: 2 m
