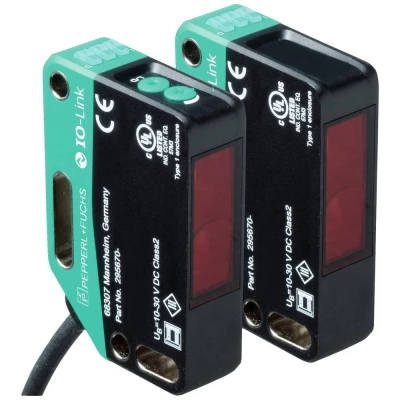

Pepperl+Fuchs laserska svjetlosna barijera OBE40M-R201-S2EP-IO-0,3M-V31-L 301131 1 St.

Posebne značajke

• pojedinačne komponente
• Odašiljač: OBE40M-R201-S-IO-0.3M-V31-L
• Prijemnik: OBE40M-R201-2EP-IO-0.3M-V31-L
• Opći podaci
• Radni raspon: 0 ... 40 m
• Ograničenje dometa: 50 m
• Svjetlosni emiter: laserska dioda
• Vrsta svjetla: crveno, naizmjenično svjetlo
• Karakteristike lasera
• Napomena: LASERSKO SVJETLO, NEMOJTE BULJITI U ZRAK
• Laserska klasa 1
• Valna duljina: 680nm
• Divergencija snopa:> 5 mrad; d63< 2 mm u rasponu od 250 mm ... 750 mm
• Trajanje impulsa: 1,6 µs
• Brzina osvježavanja: Max 17.6kHz
• Maksimalna energija impulsa: 9,6 nJ
• Pomoć pri poravnanju: LED crvena (u optici prijemnika) | stalno svijetli kad je snop prekinut, | treperi kad se dosegne uklopna točka, | isključi kada se postigne funkcionalna rezerva
• Promjer svjetlosne točke: cca 80 mm na udaljenosti od 40 m
• Kut otvora: oko 0,12 °
• Ograničenje vanjske svjetlosti: EN 60947-5-2: 40000 lux
• Funkcionalne sigurnosne karakteristike
• MTTF tj : 440 a
• Vijek trajanja (T M ): 20 a
• Dijagnostička pokrivenost (DC): 60%
• Indikatori/Kontrole
• Radni zaslon: LED zelena: | statično uključeno - uključivanje | treptanje (4 Hz) - kratki spoj | treptanje s kratkim prekidom (1 Hz) - IO-Link mod
• Prikaz funkcija: LED žuta: | statički uključen - slobodan put svjetla | statički isključen - otkriven objekt | bljeskanje (4 Hz) - podgriz funkcionalne rezerve
• Kontrole: Prijemnik: prekidač za svjetlo/tamno
• Kontrole: Prijemnik: Podešavanje osjetljivosti
• električni podaci
• Radni napon: 10 ... Napajanje 30 V / DC.
• Valovitost: 10% max.
• Struja praznog hoda: Odašiljač: ≤ 13mA | Prijemnik: ≤ 15 mA pri radnom naponu od 24 V
• Razred zaštite: III
• sučelje
• Vrsta sučelja: IO-Link (preko C/Q = Pin 4)
• Profil uređaja: Identifikacija i dijagnoza | Pametni senzor: | Prijemnik: Tip 2.4 | Kanal: -
• Brzina prijenosa: COM2 (38,4 kbps)
• IO-Link verzija: 1.1
• Minimalno vrijeme ciklusa: 2,3 ms
• Širina podataka obrade: Pošiljatelj: | Unos procesnih podataka: 0 bita | Izlaz procesnih podataka: 1 bit | Primatelj: | Unos procesnih podataka: 2 bita | Izlaz procesnih podataka: 2 bita
• Podrška za SIO način: da
• ID uređaja: Pošiljatelj: 0x111412 (1119250) | Prijemnik: 0x111312 (1118994)
• Kompatibilna vrsta glavnog priključka: A
• Ulaz
• Testni ulaz: isključivanje predajnika na +U B Izlaz
• Tip prebacivanja: Tip prekidača senzora se može promijeniti. Status isporuke je: | C/Q - Pin4: NPN normalno otvoren/tamno prebacivanje, PNP normalno zatvoreno/svjetlo prebacivanje, IO-Link | /Q - Pin2: NPN normalno zatvoren/svjetlo prebacivanje, PNP normalno otvoren/tamno prebacivanje
• Izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon
• Preklopni napon: max 30 V DC
• Preklopna struja: maksimalno 100 mA, otporno opterećenje
• Kategorija uporabe: DC-12 i DC-13
• Pad napona: ≤ 1,5 V DC
• Frekvencija preklapanja: 1250 Hz
• Vrijeme odziva: 0,4ms
• usklađenost
• Komunikacijsko sučelje: IEC 61131-9
• Standard proizvoda: EN 60947-5-2
• Laserska sigurnost: EN 60825-1:2014
• Odobrenja i certifikati
• UL odobrenje: E87056, na popisu cULus, napajanje "klase 2", tipska ocjena 1
• CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
• Odobrenje FDA: IEC 60825-1:2007 U skladu s 21 CFR 1040.10 i 1040.11 osim za odstupanja u skladu s Laser Notice No. 50, od 24.06.2007
• Okolišni uvjeti
• Temperatura okoline: -40 ... 60 °C (-40 ... 140 °F) , fiksni kabel | -20 ... 60 °C (-4 ... 140 °F), savitljivi kabel nije prikladan za vučne lance
• Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
• mehanički podaci
• Širina kućišta: 15 mm
• Visina kućišta: 61,7 mm
• Dubina kućišta: 41,7 mm
• Stupanj zaštite: IP67 / IP69 / IP69K
• Priključak: fiksni kabel 300 mm s konektorom M8 x 1, 4-polni
• Materijal
• Kućište: PC (polikarbonat)
• Emisija svjetlosti: PMMA
• Masa: Odašiljač: cca 51 g Prijemnik: cca 51 g
• Dužina kabela: 0,3 m
