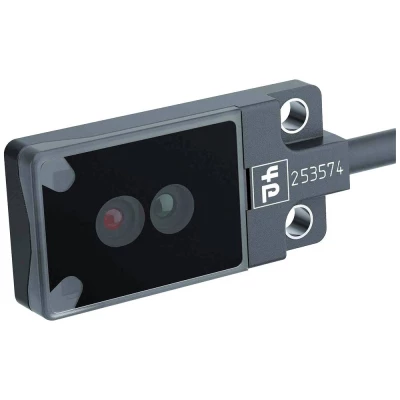

Pepperl+Fuchs lasersko reflektivno svjetlosno tipkalo OBT15-R2F-E2-L 253572 1 St.
- Kataloški br:
- 2629156 - 62
- Oznaka:
- 253572
- EAN:
- 4050143287932
- Kataloški br:
- 2629156 - 62
- Oznaka:
- 253572
- EAN:
- 4050143287932
Pepperl+Fuchs lasersko reflektivno svjetlosno tipkalo OBT15-R2F-E2-L 253572 1 St.
700.00 KM
Komada
Prodaja i slanje od:
Architektengruppe S71 d.o.o.
700.00 KM
sa PDV
Troškovi dostave
Komada
Tehničke specifikacije
Tehničke specifikacije
| Tip | OBT15-R2F-E2-L |
| min. pogonski napon | 12 V |
| Pogonski napon maks. | 24 V |
| Pogonski napon | 12 - 24 V |
| Vrijeme odziva | 250 µs |
| Frekvencija prebacivanja | 2 kHz |
| Priključak | kabel |
| Duljina kabela | 2 m |
| Tip odašiljača | laserska dioda |
| Razred lasera | 1 |
| Sadržaj | 1 St. |
| Bežična funkcija punjenja | ne |
| Vrsta proizvoda | lasersko reflektivno svjetlosno tipkalo |
Opis
Opis
Raspon osjetljivosti: 2 ... 15 mm, emiter svjetla: LASER LIGHT, tip svjetla: crveno, izmjenično svjetlo, 680 nm, izlaz signala: 1 PNP izlaz, otporan na kratki spoj, zaštićen od promjene polariteta, otvoreni kolektor, tip sklopke: normalno otvoren/svjetlosno prekidački , priključak: fiksni kabel 2 m, radni napon: 12 ... 24 V, temperatura okoline: -10 ... 60 °C (14 ... 140 °F)
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Posebne značajke
- Opći podaci
- Raspon osjetljivosti: 2 ... 15 mm
- Referentni predmet: standardni bijeli, 100 mm x 100 mm
- Izvor svjetlosti: LASERSKO SVJETLO
- Vrsta svjetla: crveno, izmjenično svjetlo, 680 nm
- Karakteristike lasera
- Napomena: LASERSKO SVJETLO, NEMOJTE BULJITI U ZRAK
- Laserska klasa 1
- Valna duljina: 680nm
- Divergencija snopa: 5 mrad
- Trajanje impulsa: približno 3 µs
- Brzina osvježavanja: cca 16,6 kHz
- Maksimalna energija impulsa: 8 nJ
- Crno/bijela razlika (6%/90%): 15% na 15 mm
- Kutno odstupanje: oko 0,5°
- Veličina predmeta: tipično od 0,05 mm @ 14 mm
- Promjer svjetlosne točke: cca 0,9 mm na udaljenosti od 15 mm
- Kut otvaranja: oko 1°
- Emisija svjetlosti: frontalna
- Ograničenje vanjske svjetlosti: EN 60947-5-2: 25000 lux
- Funkcionalne sigurnosne karakteristike
- MTTF tj : 800 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 0%
- Indikatori/Kontrole
- Zaslon rada: LED zelena, statički osvijetljena Uključeno, kratki spoj: LED zelena treperi (približno 4 Hz)
- Zaslon funkcija: LED žuto UKLJUČENO: svijetli kada se otkrije objekt
- električni podaci
- Radni napon: 12 ... 24 V
- struja praznog hoda: 10 mA
- Razred zaštite: III
- Izlaz
- Vrsta sklopke: uključite kontakt / uključivanje svjetla
- Izlaz signala: 1 PNP izlaz, otporan na kratki spoj, zaštita od obrnutog polariteta, otvoreni kolektor
- Preklopni napon: max 30 V DC
- Preklopna struja: maksimalno 50 mA, otporno opterećenje
- Pad napona: ≤ 1,5 V DC
- Preklopna frekvencija: cca 2 kHz
- Vrijeme odziva: 250 µs
- usklađenost
- Standard proizvoda: EN 60947-5-2
- Laserska sigurnost: EN 60825-1:2007
- Odobrenja i certifikati
- UL priznanje: E87056, cULus priznat, izvor napajanja klase 2
- CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
- Odobrenje FDA: IEC 60825-1:2007 U skladu s 21 CFR 1040.10 i 1040.11 osim za odstupanja u skladu s Laser Notice No. 50, od 24.06.2007
- Okolišni uvjeti
- Temperatura okoline: -10 ... 60 °C (14 ... 140 °F)
- Temperatura skladištenja: -20 ... 70 °C (-4 ... 158 °F)
- mehanički podaci
- Širina kućišta: 12 mm
- Visina kućišta: 25,5 mm
- Dubina kućišta: 4,1 mm
- Zaštita: IP67
- Priključak: fiksni kabel 2 m
- Materijal
- Kućište: PC (polikarbonat) i nehrđajući čelik
- Emisija svjetlosti: PMMA
- Kabel: PUR
- Masa: cca 20 g
- Moment pritezanja za pričvrsne vijke: 0,25 Nm
- Dužina kabela: 2 m
