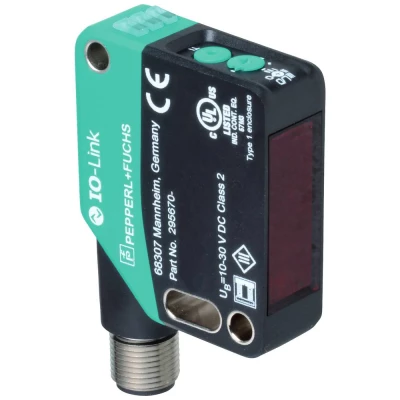

Pepperl+Fuchs reflektirajuća svjetlosna barijera OBG8000-R200-2EP-IO-V15 295670-100149 1 St.

Posebne značajke

• Opći podaci
• Radni raspon: 0 ... 5,6 m u načinu učenja; 0 ... 8 m s položajem prekidača "N"
• Udaljenost reflektora: 0 ... 5,6 m u načinu učenja; 0 ... 8 m s položajem prekidača "N"
• Granični domet: 9 m
• Referentni objekt: Reflektor H85-2
• Emiter svjetla: LED
• Vrsta svjetla: crveno, naizmjenično svjetlo
• LED identifikacija rizične skupine: slobodna skupina
• Polarizacijski filter: da
• Promjer svjetlosne točke: cca 170 mm na udaljenosti od 3,5 m
• Kut otvora: oko 5 °
• Ograničenje vanjske svjetlosti: EN 60947-5-2: 18000 lux
• Funkcionalne sigurnosne karakteristike
• MTTF tj : 600 a
• Vijek trajanja (T M ): 20 a
• Dijagnostička pokrivenost (DC): 0%
• Indikatori/Kontrole
• Radni zaslon: LED zelena: | statično uključeno - uključivanje | treptanje (4 Hz) - kratki spoj | treptanje s kratkim prekidom (1 Hz) - IO-Link mod
• Prikaz funkcija: LED žuta: | statički uključen - slobodan put svjetla | statički isključen - otkriven objekt | bljeskanje (4 Hz) - podgriz funkcionalne rezerve
• Kontrole: Gumb za učenje
• Kontrole: okretni prekidač s 5 položaja za odabir načina rada
• Razine detekcije kontrasta: 10% - čiste PET boce punjene vodom | 18% - prozirne staklene boce | 40% - staklo u boji ili neprozirni materijali | podesivo pomoću okretnog prekidača
• električni podaci
• Radni napon: 10 ... Napajanje 30 V / DC.
• Valovitost: 10% max.
• struja praznog hoda:< 25 mA pri naponu napajanja od 24 V
• Razred zaštite: III
• sučelje
• Vrsta sučelja: IO-Link (preko C/Q = Pin 4)
• IO-Link verzija: 1.1
• Profil uređaja: Identifikacija i dijagnoza | Tip pametnog senzora 2.4
• ID uređaja: 0x111A03 (1120771)
• Brzina prijenosa: COM2 (38,4 kbps)
• Minimalno vrijeme ciklusa: 2,3 ms
• Širina procesnih podataka: Unos procesnih podataka 2 bita | Izlaz procesnih podataka 2 bita
• Podrška za "SIO Mode": da
• Kompatibilna vrsta glavnog priključka: A
• Ulaz
• Testni ulaz: isključivanje odašiljača na +U B Izlaz
• Tip prebacivanja: Tip prekidača senzora se može promijeniti. Status isporuke je: | C/Q - Pin4: NPN normalno otvoren/tamno prebacivanje, PNP normalno zatvoreno/svjetlo prebacivanje, IO-Link | /Q - Pin2: NPN normalno zatvoren / preklapanje svjetla, PNP normalno otvoren / tamno prebacivanje
• Izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon
• Preklopni napon: max 30 V DC
• Preklopna struja: maksimalno 100 mA, otporno opterećenje
• Kategorija uporabe: DC-12 i DC-13
• Pad napona: ≤ 1,5 V DC
• Preklopna frekvencija: 500 Hz
• Vrijeme odziva: 1ms
• usklađenost
• Komunikacijsko sučelje: IEC 61131-9
• Standard proizvoda: EN 60947-5-2
• Odobrenja i certifikati
• EAC usklađenost: TR CU 020/2011
• UL odobrenje: E87056, na popisu cULus, napajanje "klase 2", tipska ocjena 1
• CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
• Okolišni uvjeti
• Temperatura okoline: -20 ... 60 °C (-4 ... 140°F) |
• Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
• mehanički podaci
• Širina kućišta: 15 mm
• Visina kućišta: 50,6 mm
• Dubina kućišta: 41,7 mm
• Stupanj zaštite: IP67 / IP69 / IP69K
• Priključak: Utikač uređaja M12 x 1, 5-polni, 90° rotirajući
• Materijal
• Kućište: PC (polikarbonat)
• Emisija svjetlosti: PMMA
• Masa: cca 37 g
• Dužina kabela: 0,3 m
