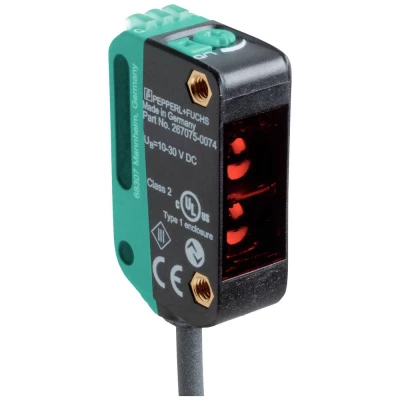

Pepperl+Fuchs reflektirajuća svjetlosna barijera OBR7500-R100-E5F-IO 267075-100491 1 St.

Posebne značajke

• Opći podaci
• Radni raspon: 0 ... 7,5 m
• Udaljenost reflektora: 0,03 ... 7,5 m
• Granični domet: 10 m
• Referentni objekt: Reflektor H85-2
• Emiter svjetla: LED
• Vrsta svjetla: crveno, naizmjenično svjetlo
• LED identifikacija rizične skupine: slobodna skupina
• Polarizacijski filter: da
• Promjer svjetlosne točke: cca 65 mm na udaljenosti od 1 m
• Kut otvaranja: 3,7 °
• Ograničenje ambijentalnog svjetla: EN 60947-5-2
• Funkcionalne sigurnosne karakteristike
• MTTF tj : 724 a
• Vijek trajanja (T M ): 20 a
• Dijagnostička pokrivenost (DC): 0%
• Indikatori/Kontrole
• Radni zaslon: LED zelena: | statički uključen - uključivanje | treptanje (4 Hz) - kratki spoj | treptanje s kratkim prekidom (1 Hz) - IO-Link mod
• Prikaz funkcija: LED žuta: | statički uključen - slobodan put svjetla | statički isključen - otkriven objekt | bljeskanje (4 Hz) - podgriz funkcionalne rezerve
• Kontrole: prekidač za svjetlo/tamno
• Kontrole: regulator osjetljivosti
• Prikaz parametara: IO-Link komunikacija: LED zelena kratkotrajno isključivanje (1 Hz)
• električni podaci
• Radni napon: 10 ... Napajanje 30 V / DC.
• Valovitost: 10% max.
• struja praznog hoda:< 25 mA pri naponu napajanja od 24 V
• Razred zaštite: III
• sučelje
• Vrsta sučelja: IO-Link (preko C/Q = Pin 4)
• IO-Link verzija: 1.1
• ID uređaja: 0x110212 (1114642)
• Brzina prijenosa: COM2 (38,4 kbps)
• Minimalno vrijeme ciklusa: 2,3 ms
• Širina procesnih podataka: Unos procesnih podataka 2 bita | Izlaz procesnih podataka 2 bita
• Podrška za SIO način: da
• Kompatibilna vrsta glavnog priključka: A
• Izlaz
• Izlaz prije kvara: 1 PNP, neaktivan kada je funkcionalna rezerva ispod razine nakon približno 5 s | Neaktivno odmah ako dođe do prekida 4 zrake unutar vremena treptanja.
• Tip prebacivanja: Tip prekidača senzora se može promijeniti. Status isporuke je: | C/Q - BK: PNP normalno otvoren/tamno prebacivanje, IO-Link | Izlaz alarma - WH: PNP normalno zatvoren
• Izlaz signala: 1 PNP, otporan na kratki spoj, zaštićen od obrnutog polariteta
• Preklopni napon: max 30 V DC
• Preklopna struja: maksimalno 100 mA, otporno opterećenje
• Kategorija uporabe: DC-12 i DC-13
• Pad napona: ≤ 1,5 V DC
• Preklopna frekvencija: 1000 Hz
• Vrijeme odziva: 0,5ms
• usklađenost
• Komunikacijsko sučelje: IEC 61131-9
• Standard proizvoda: EN 60947-5-2
• Odobrenja i certifikati
• EAC usklađenost: TR CU 020/2011
• UL odobrenje: E87056, cULus popis, "Klasa 2" napajanje, Tipska ocjena 1
• Okolišni uvjeti
• Temperatura okoline: -40 ... 60 °C (-40 ... 140 °F) , fiksni kabel | -25 ... 60 °C (-13 ... 140 °F), fleksibilni kabel nije prikladan za vučne lance
• Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
• mehanički podaci
• Širina kućišta: 11 mm
• Visina kućišta: 37,1 mm
• Dubina kućišta: 21,5 mm
• Stupanj zaštite: IP67 / IP69 / IP69K
• Priključak: 2 m fiksni kabel
• Materijal
• Kućište: PC (polikarbonat)
• Emisija svjetlosti: PMMA
• Masa: cca 36 g
• Dužina kabela: 2 m
