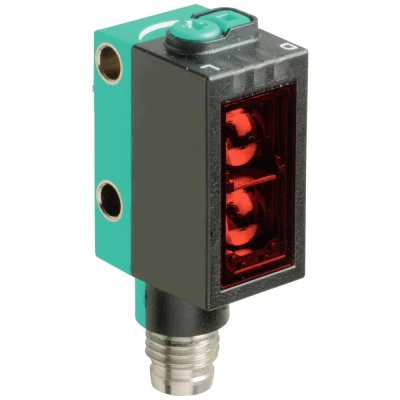

Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OBD1000-R101-EP-IO-V3 267075-100048 1 St.

Posebne značajke

• Opći podaci
• Raspon osjetljivosti: 2 ... 1000 mm
• Min. raspon skeniranja: 20 ... 50 mm
• Raspon podešavanja: 50 ... 1000 mm
• Referentni predmet: standardni bijeli, 100 mm x 100 mm
• Emiter svjetla: LED
• Vrsta svjetla: crveno, naizmjenično svjetlo
• LED identifikacija rizične skupine: slobodna skupina
• Promjer svjetlosne točke: cca 65 mm na udaljenosti od 1000 mm
• Kut otvaranja: 3,7 °
• Ograničenje ambijentalnog svjetla: EN 60947-5-2
• Funkcionalne sigurnosne karakteristike
• MTTF tj : 724 a
• Vijek trajanja (T M ): 20 a
• Dijagnostička pokrivenost (DC): 0%
• Indikatori/Kontrole
• Radni zaslon: LED zelena: | statički uključen - uključivanje | treptanje (4 Hz) - kratki spoj | treptanje s kratkim prekidom (1 Hz) - IO-Link mod
• Prikaz funkcija: LED žuta: | statički uključen - otkriven objekt | statički isključen - objekt nije otkriven
• Kontrole: prekidač za svjetlo/tamno
• Kontrole: Podešavanje raspona
• električni podaci
• Radni napon: 10 ... Napajanje 30 V / DC.
• Valovitost: 10% max.
• struja praznog hoda:< 25 mA pri naponu napajanja od 24 V
• Razred zaštite: III
• sučelje
• Vrsta sučelja: IO-Link (preko C/Q = Pin 4)
• Brzina prijenosa: COM2 (38,4 kbps)
• IO-Link verzija: 1.1
• Minimalno vrijeme ciklusa: 2,3 ms
• Širina procesnih podataka: Unos procesnih podataka 1 bit | Izlaz procesnih podataka 2 bita
• Podrška za SIO način: da
• ID uređaja: 0x110101 (1114369)
• Kompatibilna vrsta glavnog priključka: A
• Izlaz
• Tip prebacivanja: Tip prekidača senzora se može promijeniti. Status isporuke je: | C/Q - Pin4: NPN normalno otvoren/svjetlo prebacivanje, PNP normalno zatvoreno/tamno prebacivanje, IO-Link
• Izlaz signala: 1 push-pull izlaz, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon
• Preklopni napon: max 30 V DC
• Preklopna struja: maksimalno 100 mA, otporno opterećenje
• Kategorija uporabe: DC-12 i DC-13
• Pad napona: ≤ 1,5 V DC
• Preklopna frekvencija: 1000 Hz
• Vrijeme odziva: 0,5ms
• usklađenost
• Komunikacijsko sučelje: IEC 61131-9
• Standard proizvoda: EN 60947-5-2
• Odobrenja i certifikati
• UL odobrenje: E87056, na popisu cULus, napajanje "klase 2", tipska ocjena 1
• Okolišni uvjeti
• Temperatura okoline: -40 ... 60 °C (-40 ... 140 °F)
• Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
• mehanički podaci
• Širina kućišta: 13,9 mm
• Visina kućišta: 41,4 mm
• Dubina kućišta: 18,3 mm
• Stupanj zaštite: IP67 / IP69 / IP69K
• Priključak: konektor uređaja M8 x 1, 3-polni
• Materijal
• Kućište: PC (polikarbonat)
• Emisija svjetlosti: PMMA
• Masa: cca 10 g
