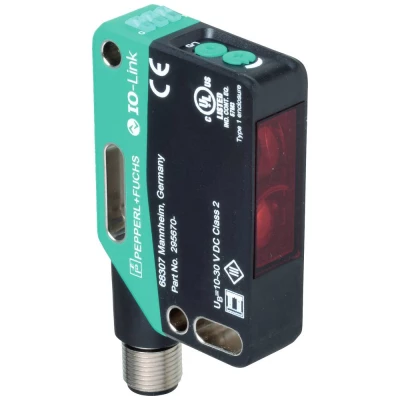

Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OBT600-R201-2EP-IO-V1-1T-L 295670-100249 1 St.

Posebne značajke

• Opći podaci
• Raspon osjetljivosti: 40 ... 600 mm
• Min. raspon skeniranja: 40 ... 90 mm
• Maksimalni raspon skeniranja: 40 ... 600 mm
• Raspon podešavanja: 90 ... 600 mm
• Referentni objekt: standardni bijeli, 100 mm x 100 mm
• Svjetlosni emiter: laserska dioda
• Vrsta svjetla: crveno, naizmjenično svjetlo
• Karakteristike lasera
• Napomena: LASERSKO SVJETLO, NEMOJTE BULJITI U ZRAK
• Laserska klasa 1
• Valna duljina: 680nm
• Divergencija snopa:> 5 mrad, d63< 2,8 mm u rasponu od 350 mm ... 800 mm
• Trajanje impulsa: 3 µs
• Brzina ponavljanja: približno 13 kHz
• Maksimalna energija impulsa: 10,4 nJ
• Crno-bijela razlika (6%/90%):< 5% na 300 mm
• Promjer svjetlosne točke: cca 2,5 mm na udaljenosti od 600 mm
• Kut otvora: oko 0,3 °
• Ograničenje vanjske svjetlosti: EN 60947-5-2: 70000 lux
• Funkcionalne sigurnosne karakteristike
• MTTF tj : 560 a
• Vijek trajanja (T M ): 20 a
• Dijagnostička pokrivenost (DC): 0%
• Indikatori/Kontrole
• Radni zaslon: LED zelena: | statički uključen - uključivanje | treptanje (4 Hz) - kratki spoj | treptanje s kratkim prekidom (1 Hz) - IO-Link mod
• Zaslon funkcija: LED žuti: statički uključen - otkrivena pozadina (objekt nije otkriven) statički isključen - otkriven je objekt
• Kontrole: prekidač za svjetlo/tamno
• Kontrole: Podešavanje raspona
• električni podaci
• Radni napon: 10 ... Napajanje 30 V / DC.
• Valovitost: 10% max.
• struja praznog hoda:< 15 mA pri naponu napajanja od 24 V
• Razred zaštite: III
• sučelje
• Vrsta sučelja: IO-Link (preko C/Q = Pin 4)
• IO-Link verzija: 1.1
• Profil uređaja: Identifikacija i dijagnoza | Tip pametnog senzora 2.4
• ID uređaja: 0x111713 (1120019)
• Brzina prijenosa: COM2 (38,4 kbps)
• Minimalno vrijeme ciklusa: 2,3 ms
• Širina procesnih podataka: Unos procesnih podataka 1 bit | Izlaz procesnih podataka 2 bita
• Podrška za "SIO Mode": da
• Kompatibilna vrsta glavnog priključka: A
• Izlaz
• Tip prebacivanja: Tip prekidača senzora se može promijeniti. Status isporuke je: | C/Q - Pin4: NPN normalno otvoren/tamno prebacivanje, PNP normalno zatvoreno/svjetlo prebacivanje, IO-Link | /Q - Pin2: NPN normalno zatvoren/svjetlo prebacivanje, PNP normalno otvoren/tamno prebacivanje
• Izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon
• Preklopni napon: max 30 V DC
• Preklopna struja: maksimalno 100 mA, otporno opterećenje
• Kategorija uporabe: DC-12 i DC-13
• Pad napona: ≤ 1,5 V DC
• Frekvencija prebacivanja: 1650 Hz
• Vrijeme odziva: 300 µs
• usklađenost
• Komunikacijsko sučelje: IEC 61131-9
• Standard proizvoda: EN 60947-5-2
• Laserska sigurnost: EN 60825-1:2014
• Odobrenja i certifikati
• EAC usklađenost: TR CU 020/2011
• UL odobrenje: E87056, na popisu cULus, napajanje "klase 2", tipska ocjena 1
• CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
• Odobrenje FDA: IEC 60825-1:2007 U skladu s 21 CFR 1040.10 i 1040.11 osim za odstupanja u skladu s Laser Notice No. 50, od 24.06.2007
• Okolišni uvjeti
• Temperatura okoline: -40 ... 60 °C (-40 ... 140°F) |
• Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
• mehanički podaci
• Širina kućišta: 15 mm
• Visina kućišta: 61,7 mm
• Dubina kućišta: 41,7 mm
• Stupanj zaštite: IP67 / IP69 / IP69K
• Priključak: Utikač uređaja M12 x 1, 4-polni, 90° rotirajući
• Materijal
• Kućište: PC (polikarbonat)
• Emisija svjetlosti: PMMA
• Masa: cca 47 g
