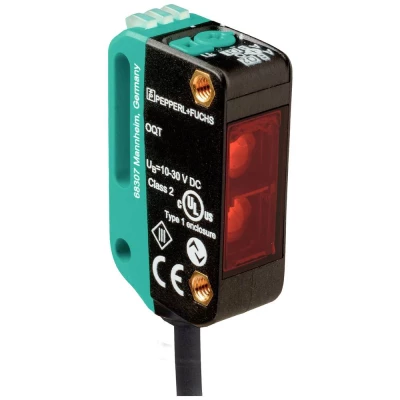

Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OQT150-R100-2EP-IO-0,3M-V31-L 267075-100157 1 St.
- Kataloški br:
- 2628943 - 62
- Oznaka:
- 267075-100157
- EAN:
- 4050143259069
- Kataloški br:
- 2628943 - 62
- Oznaka:
- 267075-100157
- EAN:
- 4050143259069
Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OQT150-R100-2EP-IO-0,3M-V31-L 267075-100157 1 St.

845.00 KM
Komada
Prodaja i slanje od:
Architektengruppe S71 d.o.o.
845.00 KM
sa PDV
Troškovi dostave
Komada


Tehničke specifikacije
Tehničke specifikacije
Tip | OQT150-R100-2EP-IO-0,3M-V31-L |
min. pogonski napon | 10 V/DC |
Pogonski napon maks. | 30 V/DC |
Pogonski napon | 10 - 30 V/DC |
Vrijeme odziva | 2.3 ms |
Izlazi | NPN, zatvarač pnp, otvarač |
Frekvencija prebacivanja | 217 Hz |
Priključak | M8, 4 polni |
Duljina kabela | 0.3 m |
Tip odašiljača | laserska dioda |
Razred lasera | 1 |
Sadržaj | 1 St. |
Bežična funkcija punjenja | ne |
Vrsta proizvoda | reflektirajuće svjetlosno tipkalo |
Opis
Opis
Raspon skeniranja: 8 ... 150 mm, emiter svjetla: laserska dioda, vrsta svjetla: crveno, izmjenično svjetlo, izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon, vrsta sučelja: IO-Link (preko C/Q = Pin 4), vrsta kruga: Status isporuke je: C/Q - Pin4: NPN normalno otvoren, PNP normalno zatvoren, IO-Link Q2 - Pin2: NPN normalno otvoren, PNP normalno zatvoren, veza: fiksni kabel 300 mm s konektorom M8 x 1, 4-polni, radni napon: 10 ... 30 V DC, temperatura okoline: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel -25 ... 60 °C (-13 ... 140 °F), savitljivi kabel nije prikladan za vučne lance
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Posebne značajke
- Opći podaci
- Raspon skeniranja: 8 ... 150 mm
- Min. raspon skeniranja: 8 ... 20 mm
- Maksimalni raspon skeniranja: 8 ... 150 mm
- Raspon podešavanja: 20 ... 150 mm
- Referentni predmet: standardni bijeli, 100 mm x 100 mm
- Svjetlosni emiter: laserska dioda
- Vrsta svjetla: crveno, naizmjenično svjetlo
- Karakteristike lasera
- Napomena: LASERSKO SVJETLO, NEMOJTE BULJITI U ZRAK
- Laserska klasa 1
- Valna duljina: 680nm
- Divergencija snopa:> 5 mrad; d63< 1 mm u rasponu od 50 mm ... 250 mm
- Trajanje impulsa: 3 µs
- Brzina ponavljanja: približno 3 kHz
- Maksimalna energija impulsa: 15,2 nJ
- Crno-bijela razlika (6%/90%):< 3% na 150 mm
- Promjer svjetlosne točke: cca 2 mm na udaljenosti od 150 mm
- Kut otvora: oko 1 °
- Ograničenje vanjske svjetlosti: EN 60947-5-2: 30000 lux
- Funkcionalne sigurnosne karakteristike
- MTTF tj : 560 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 0%
- Indikatori/Kontrole
- Radni zaslon: LED zelena: | statično uključeno - uključivanje | treptanje (4 Hz) - kratki spoj | treptanje s kratkim prekidom (1 Hz) - IO-Link mod
- Prikaz funkcija: LED žuto: statički uključeno - uklopni izlaz aktivan statički isključen - uklopni izlaz neaktivan
- Kontrole: Gumb za učenje
- Kontrole: okretni prekidač s 5 položaja za odabir načina rada
- električni podaci
- Radni napon: 10 ... Napajanje 30 V / DC.
- Valovitost: 10% max.
- struja praznog hoda:< 20 mA pri naponu napajanja od 24 V
- Razred zaštite: III
- sučelje
- Vrsta sučelja: IO-Link (preko C/Q = Pin 4)
- IO-Link verzija: 1.1
- Profil uređaja: Pametni senzor
- ID uređaja: 0x110802 (1116162)
- Brzina prijenosa: COM2 (38,4 kbps)
- Minimalno vrijeme ciklusa: 2,3 ms
- Širina procesnih podataka: Unos procesnih podataka 2 bita | Izlaz procesnih podataka 2 bita
- Podrška za SIO način: da
- Kompatibilna vrsta glavnog priključka: A
- Izlaz
- Vrsta kruga: Status isporuke je: | C/Q - Pin4: NPN normalno otvoren, PNP normalno zatvoren, IO-Link | Q2 - Pin2: NPN normalno otvoren, PNP normalno zatvoren
- Izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon
- Preklopni napon: max 30 V DC
- Preklopna struja: maksimalno 100 mA, otporno opterećenje
- Kategorija uporabe: DC-12 i DC-13
- Pad napona: ≤ 1,5 V DC
- Preklopna frekvencija: 217 Hz
- Vrijeme odziva: 2,3 ms
- usklađenost
- Komunikacijsko sučelje: IEC 61131-9
- Standard proizvoda: EN 60947-5-2
- Laserska sigurnost: EN 60825-1:2014
- Odobrenja i certifikati
- EAC usklađenost: TR CU 020/2011
- UL odobrenje: E87056, na popisu cULus, napajanje "klase 2", tipska ocjena 1
- Odobrenje FDA: IEC 60825-1:2007 U skladu s 21 CFR 1040.10 i 1040.11 osim za odstupanja u skladu s Laser Notice No. 50, od 24.06.2007
- Okolišni uvjeti
- Temperatura okoline: -40 ... 60 °C (-40 ... 140 °F) , fiksni kabel | -25 ... 60 °C (-13 ... 140 °F), fleksibilni kabel nije prikladan za vučne lance
- Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
- mehanički podaci
- Širina kućišta: 11 mm
- Visina kućišta: 37,1 mm
- Dubina kućišta: 21,5 mm
- Stupanj zaštite: IP67 / IP69 / IP69K
- Priključak: fiksni kabel 300 mm s konektorom M8 x 1, 4-polni
- Materijal
- Kućište: PC (polikarbonat)
- Emisija svjetlosti: PMMA
- Masa: cca 17 g
- Dužina kabela: 0,3 m
