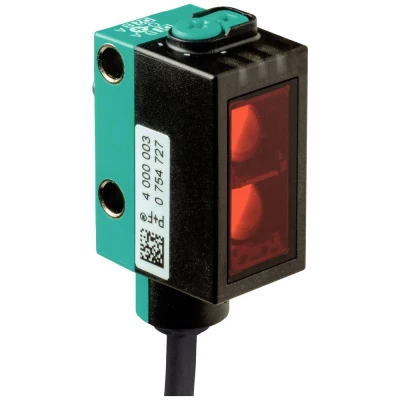

Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OQT150-R101-2EP-IO-0,3M-V31 267075-100163 1 St.

Posebne značajke

• Opći podaci
• Raspon osjetljivosti: 5 ... 150 mm
• Min. raspon skeniranja: 5 ... 20 mm
• Maksimalni raspon skeniranja: 5 ... 150 mm
• Raspon podešavanja: 20 ... 150 mm
• Referentni predmet: standardni bijeli, 100 mm x 100 mm
• Emiter svjetla: LED
• Vrsta svjetla: crveno, naizmjenično svjetlo
• LED identifikacija rizične skupine: slobodna skupina
• Crno/bijela razlika (6%/90%):< 5% na 150 mm
• Promjer svjetlosne točke: cca 10 mm na udaljenosti od 150 mm
• Kut otvora: oko 4 °
• Ograničenje vanjske svjetlosti: EN 60947-5-2: 30000 lux
• Funkcionalne sigurnosne karakteristike
• MTTF tj : 600 a
• Vijek trajanja (T M ): 20 a
• Dijagnostička pokrivenost (DC): 0%
• Indikatori/Kontrole
• Radni zaslon: LED zelena: | statično uključeno - uključivanje | treptanje (4 Hz) - kratki spoj | treptanje s kratkim prekidom (1 Hz) - IO-Link mod
• Prikaz funkcija: LED žuto: statički uključeno - uklopni izlaz aktivan statički isključen - uklopni izlaz neaktivan
• Kontrole: Gumb za učenje
• Kontrole: okretni prekidač s 5 položaja za odabir načina rada
• električni podaci
• Radni napon: 10 ... Napajanje 30 V / DC.
• Valovitost: 10% max.
• struja praznog hoda:< 25 mA pri naponu napajanja od 24 V
• Razred zaštite: III
• sučelje
• Vrsta sučelja: IO-Link (preko C/Q = Pin 4)
• Profil uređaja: Pametni senzor
• Brzina prijenosa: COM2 (38,4 kbps)
• IO-Link verzija: 1.1
• Minimalno vrijeme ciklusa: 2,3 ms
• Širina procesnih podataka: Unos procesnih podataka 2 bita | Izlaz procesnih podataka 2 bita
• Podrška za SIO način: da
• ID uređaja: 0x110801 (1116161)
• Kompatibilna vrsta glavnog priključka: A
• Izlaz
• Vrsta kruga: Status isporuke je: | C/Q - Pin4: NPN normalno otvoren, PNP normalno zatvoren, IO-Link | Q2 - Pin2: NPN normalno otvoren, PNP normalno zatvoren
• Izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon
• Preklopni napon: max 30 V DC
• Preklopna struja: maksimalno 100 mA, otporno opterećenje
• Kategorija uporabe: DC-12 i DC-13
• Pad napona: ≤ 1,5 V DC
• Preklopna frekvencija: 217 Hz
• Vrijeme odziva: 2,3 ms
• usklađenost
• Komunikacijsko sučelje: IEC 61131-9
• Standard proizvoda: EN 60947-5-2
• Odobrenja i certifikati
• UL odobrenje: E87056, na popisu cULus, napajanje "klase 2", tipska ocjena 1
• Okolišni uvjeti
• Temperatura okoline: -40 ... 60 °C (-40 ... 140 °F) , fiksni kabel | -25 ... 60 °C (-13 ... 140 °F), fleksibilni kabel nije prikladan za vučne lance
• Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
• mehanički podaci
• Širina kućišta: 13,9 mm
• Visina kućišta: 33,8 mm
• Dubina kućišta: 18,3 mm
• Stupanj zaštite: IP67 / IP69 / IP69K
• Priključak: fiksni kabel 300 mm s konektorom M8 x 1, 4-polni
• Materijal
• Kućište: PC (polikarbonat)
• Emisija svjetlosti: PMMA
• Masa: cca 17 g
• Dužina kabela: 0,3 m
