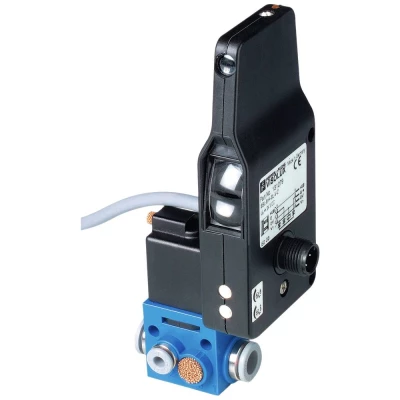

Pepperl+Fuchs reflektirajuće svjetlosno tipkalo SBL-8-H-900-IR-SL-V-Z-3110 223824 1 St.

Posebne značajke

• Opći podaci
• Raspon osjetljivosti: 40 ... 900 mm
• Min. raspon skeniranja: 40 ... 340 mm
• Maksimalni raspon skeniranja: 40 ... 900 mm
• Raspon podešavanja: 340 ... 900 mm
• Referentni objekt: standardni bijeli 200 mm x 200 mm
• Emiter svjetlosti: IRED
• Vrsta svjetla: infracrveno, izmjenično svjetlo, 880 nm
• Crno-bijela razlika (6%/90%):< 10%
• Promjer svjetlosne točke: cca 60 mm s rasponom od 900 mm
• Mogućnost kaskadiranja: Na 20°C: | maksimalno 38 senzora po feedu
• Ograničenje vanjskog svjetla: konstantno svjetlo 30000 luksa, fluorescentna svjetiljka 5000 luksa
• Funkcionalne sigurnosne karakteristike
• MTTF tj : 1100 a
• Vijek trajanja (T M ): 20 a
• Dijagnostička pokrivenost (DC): 0%
• Indikatori/Kontrole
• Zaslon funkcija: LED žuta: svijetli kada se otkrije objekt
• Kontrole: Podešavanje raspona osjeta
• Upravljački elementi: Po jedan regulator za odgodu isključivanja i odgodu uključivanja
• električni podaci
• Radni napon: 24 V DC -5% / +10%
• Valovitost: 10% max.
• Struja praznog hoda: 115mA max
• Izlaz
• Tip prebacivanja: tamno prebacivanje
• Izlaz signala: 1 PNP, otporan na kratki spoj, zaštićen od obrnutog polariteta
• Preklopni napon: max 30 V DC
• Preklopna struja: 200mA max
• Frekvencija preklapanja: 100 Hz
• Vrijeme odziva: 5ms
• Odgoda uključenja: 0 ... 2000 ms
• Odgoda ispadanja: 0 ... 2000 ms
• Izlazna pneumatika: 3/2-putni ventil
• Tip ventila: normalno zatvoren
• Radni tlak: 0 ... 7 crtica (0 ... 101,5 psi)
• Medij: zrak
• usklađenost
• Standard proizvoda: EN 60947-5-2
• Usklađenost sa standardima i smjernicama
• Usklađenost sa standardima
• Otpornost na udarce i udarce: IEC / EN 60068, polusinus, 40 g u svakom smjeru X, Y i Z
• Otpornost na vibracije: IEC / EN 60068-2-6, sinusna, 10 - 1000 Hz, 10 g po X, Y i Z smjeru
• Odobrenja i certifikati
• EAC usklađenost: TR CU 020/2011
• UL odobrenje: Na popisu cULus, izvor napajanja klase 2, kućište tipa 1
• CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
• Okolišni uvjeti
• Temperatura okoline: -15 ... 50 °C (5 ... 122 °F)
• Temperatura skladištenja: -30 ... 60 °C (-22 ... 140 °F)
• mehanički podaci
• Širina kućišta: 18 mm
• Visina kućišta: 100 mm
• Dubina kućišta: 46 mm
• Zaštita: IP65
• Priključak: konektor uređaja M12 x 1, 4-polni; Priključni kabel s utičnicom, ravni M12 x 1 ; Duljina: 1200 mm
• Materijal
• Plastično kućište
• Izlaz svjetla: plastična leća
• Masa: cca 200 g
