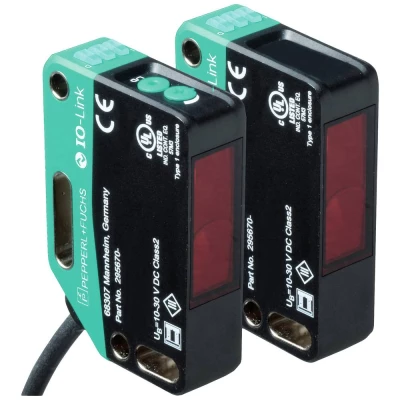

Pepperl+Fuchs svjetlosna prepreka za jednokratnu upotrebu OBE25M-R201-S2EP-IO 301107 1 St.

Posebne značajke

• pojedinačne komponente
• Odašiljač: OBE25M-R201-S-IO
• Prijemnik: OBE25M-R201-2EP-IO
• Opći podaci
• Radni raspon: 0 ... 25 m
• Granični domet: 33 m
• Emiter svjetla: LED
• Vrsta svjetla: crveno, naizmjenično svjetlo
• LED identifikacija rizične skupine: slobodna skupina
• Pomoć pri poravnanju: LED crvena (u optici prijemnika) | stalno svijetli kad je snop prekinut, | treperi kad se postigne uklopna točka, | isključi kada se postigne funkcionalna rezerva
• Promjer svjetlosne točke: cca 850 mm na udaljenosti od 25 m
• Kut otvora: oko 2 °
• Ograničenje vanjske svjetlosti: EN 60947-5-2: 40000 lux
• Funkcionalne sigurnosne karakteristike
• MTTF tj : 462 a
• Vijek trajanja (T M ): 20 a
• Dijagnostička pokrivenost (DC): 60%
• Indikatori/Kontrole
• Radni zaslon: LED zelena: | statički uključen - uključivanje | treptanje (4 Hz) - kratki spoj | treptanje s kratkim prekidom (1 Hz) - IO-Link mod
• Prikaz funkcija: LED žuta: | statički uključen - slobodan put svjetla | statički isključen - otkriven objekt | bljeskanje (4 Hz) - podgriz funkcionalne rezerve
• Kontrole: Prijemnik: prekidač za svjetlo/tamno
• Kontrole: Prijemnik: regulator osjetljivosti
• električni podaci
• Radni napon: 10 ... Napajanje 30 V / DC.
• Valovitost: 10% max.
• Struja praznog hoda: Odašiljač: ≤ 15mA | Prijemnik: ≤ 15 mA pri radnom naponu od 24 V
• Razred zaštite: III
• sučelje
• Vrsta sučelja: IO-Link (preko C/Q = BK)
• Profil uređaja: Identifikacija i dijagnoza | Pametni senzor: | Prijemnik: Tip 2.4 | Kanal: -
• Brzina prijenosa: COM2 (38,4 kbps)
• IO-Link verzija: 1.1
• Minimalno vrijeme ciklusa: 2,3 ms
• Širina podataka obrade: Pošiljatelj: | Unos procesnih podataka: 0 bita | Izlaz procesnih podataka: 1 bit | Primatelj: | Unos procesnih podataka: 2 bita | Izlaz procesnih podataka: 2 bita
• Podrška za SIO način: da
• ID uređaja: Pošiljatelj: 0x111411 (1119249) | Prijemnik: 0x111311 (1118993)
• Kompatibilna vrsta glavnog priključka: A
• Ulaz
• Testni ulaz: isključivanje odašiljača na +U B Izlaz
• Tip prebacivanja: Tip prekidača senzora se može promijeniti. Status isporuke je: | C/Q - BK: NPN normalno otvoren/tamno prebacivanje, PNP normalno zatvoreno/svjetlo prebacivanje, IO-Link | /Q - WH: NPN NC kontakt / preklapanje svjetla, PNP NO kontakt / tamno preklapanje
• Izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon
• Preklopni napon: max 30 V DC
• Preklopna struja: maksimalno 100 mA, otporno opterećenje
• Kategorija uporabe: DC-12 i DC-13
• Pad napona: ≤ 1,5 V DC
• Preklopna frekvencija: 1000 Hz
• Vrijeme odziva: 0,5ms
• usklađenost
• Komunikacijsko sučelje: IEC 61131-9
• Standard proizvoda: EN 60947-5-2
• Odobrenja i certifikati
• UL odobrenje: E87056, na popisu cULus, napajanje "klase 2", tipska ocjena 1
• CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
• Okolišni uvjeti
• Temperatura okoline: -40 ... 60 °C (-40 ... 140 °F) , fiksni kabel | -20 ... 60 °C (-4 ... 140 °F), fleksibilni kabel nije prikladan za vučne lance
• Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
• mehanički podaci
• Širina kućišta: 15 mm
• Visina kućišta: 61,7 mm
• Dubina kućišta: 41,7 mm
• Stupanj zaštite: IP67 / IP69 / IP69K
• Priključak: 2 m fiksni kabel
• Materijal
• Kućište: PC (polikarbonat)
• Emisija svjetlosti: PMMA
• Masa: Odašiljač: cca 83 g Prijemnik: cca 83 g
• Dužina kabela: 2 m
