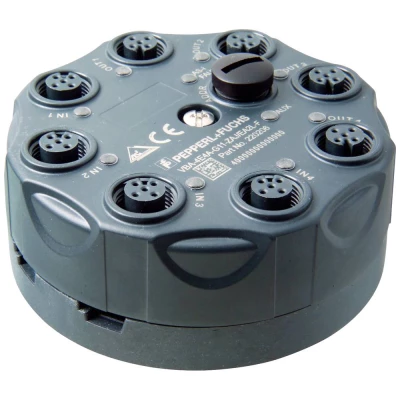

Pepperl+Fuchs VAA-4E4A-G11-ZAJ/EA2L-F 220205 sensorska/aktivatorska kutija aktivna višepolni razdjelnik 1 St.

Posebne značajke

• Opći podaci
• Vrsta pretplatnika: standardni pretplatnik
• Specifikacija AS-sučelja: V3.0
• Potrebna specifikacija pristupnika: ≥ V2.1
• Profil: S-7.F
• IO kod: 7
• ID kod: F
• ID1 kod: F
• ID2 kod: E
• UL broj datoteke: E223772
• Indikatori/Kontrole
• LED AS-i/FAULT: prikaz stanja; LED višebojni | zeleno: normalan rad | crveno: komunikacijska greška | treperi žuto/crveno: adresa 0 | Trepćuće zeleno/crveno: preopterećenje napajanja senzora ili preopterećenje izlaza ili prekid linije
• LED AUX: vanjski pomoćni napon U pomoćni ; Dual LED zelena/crvena | zeleno: napon OK | crveno: napon obrnut
• LED IN: stanje sklopke (ulaz); 4 žute LED diode
• LED OUT: stanje prekapčanja (izlaz); 4 LED žuto/crveno | žuto: izlaz aktivan | crveno: izlazno preopterećenje ili prekid linije
• električni podaci
• Pomoćni napon (izlaz): 20 ... 30VDC PELV
• Nazivni radni napon: 18,0 ... 31,6 V iz AS-sučelja
• Nazivna radna struja: ≤ 40 mA (bez senzora) / maks. 240 mA
• Razred zaštite: III
• Zaštita od prenapona: U pomoćni , U e : prenaponska kategorija III, sigurno izolirani izvori napajanja (PELV)
• Ulaz
• Broj/tip: 4 ulaza za 2 ili 3 žične senzore (PNP), DC | alternativno 2 ulaza za 4-žilne senzore (PNP), DC
• Napajanje: iz AS-sučelja
• Napetost: 12... 31 V
• Nosivost struje: ≤ 200 mA, otpornost na preopterećenje i kratki spoj
• Ulazna struja: ≤ 9 mA (unutarnje ograničenje)
• Preklopna točka: prema DIN EN 61131-2 (Tip 2)
• 0 (neprigušen): ≤ 3 mA
• 1 (prigušen): ≥ 5 mA
• kašnjenje signala:< 1 ms (ulaz/AS sučelje)
• Izlaz
• Broj/tip: 4 elektronička izlaza, PNP, otpornost na preopterećenje i kratki spoj
• Napajanje: iz vanjskog pomoćnog napona U pomoćni
• Napon: ≥ (U pomoćni - 0,5 V)
• Struja: 2A po izlazu | TB ≤ 40 °C: 6 A ukupno | TB ≤ 70 °C: zbroj O1 + O2 max. 2 A, zbroj O3 + O4 max. 2 A
• Galvansko odvajanje
• Ulaz/izlaz: sigurno odvajanje, nazivni izolacijski napon 40 V DC
• Izlaz/AS-sučelje: sigurno odvajanje, nazivni izolacijski napon 40 V DC
• Usklađenost s pravilima
• Elektromagnetska kompatibilnost
• Direktiva 2014/30/EU: EN 62026-2:2013 EN 61000-6-2:2005, EN 61000-6-4:2007
• Usklađenost sa standardima
• Stupanj zaštite: EN 60529:2000
• Norma sabirnice polja: EN 62026-2:2013
• Ulaz: EN 61131-2:2007
• Emisija: EN 61000-6-4:2007
• AS sučelje: EN 62026-2:2013
• Otpornost: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
• Okolišni uvjeti
• Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)
• Temperatura skladištenja: -25 ... 85 °C (-13 ... 185 °F)
• Relativna vlažnost: 85% bez kondenzacije
• Klimatski uvjeti: Samo za unutarnju upotrebu
• Radna visina: ≤ 2000 m iznad razine mora
• Otpornost na udarce: 30 G , 11 ms u 6 prostornih smjerova 3 udarca | 10 G , 16 ms u 6 prostornih smjerova 1000 udara
• Otpornost na vibracije: 0,75 mm 10... 57Hz, 5g 57... 150Hz, 20 ciklusa
• Stupanj onečišćenja: 3
• mehanički podaci
• Stupanj zaštite: IP68 / IP69K
• Priključak: AS sučelje/U pomoćni : AS-Interface ravni kabel | Ulazi/izlazi: M12 kružni konektor
• Materijal
• Kućište: PBT PC
• Vijak za pričvršćivanje: nehrđajući čelik 1.4305 / AISI 303 (V2A)
• Masa: 200g
• Moment pritezanja za vijke kućišta: 1,8 Nm
• Moment pritezanja kabelske uvodnice: 0,4 Nm
• Pričvršćivanje: montažna ploča
