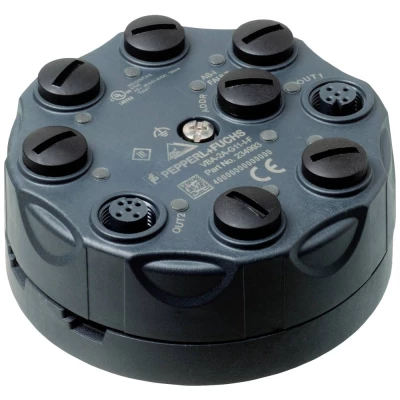

Pepperl+Fuchs VBA-2A-G11-I-F 234993 sensorska/aktivatorska kutija aktivna višepolni razdjelnik 1 St.

Posebne značajke

• Opći podaci
• Vrsta pretplatnika: standardni pretplatnik
• Specifikacija AS-sučelja: V3.0
• Potrebna specifikacija pristupnika: ≥ V2.1
• UL broj datoteke: E223772
• Funkcionalne sigurnosne karakteristike
• MTTF tj : 370 a
• Vijek trajanja (T M ): 20 a
• Dijagnostička pokrivenost (DC): 0%
• Indikatori/Kontrole
• LED AS-i/FAULT: prikaz stanja; LED višebojni | zeleno: normalan rad | crveno: komunikacijska greška | treperi žuto/crveno: adresa 0 | Trepće zeleno/crveno: periferna pogreška
• LED ANALOG: statusni izlazni signal; LED žuta | žuta: 0 mA ≤ I ≤ 23 mA | treperi žuto: prekid žice ili I> 23 mA
• električni podaci
• Nazivni radni napon: 26,5 ... 31,6 V iz AS-sučelja
• Nazivna radna struja: ≤ 100mA
• Razred zaštite: III
• Zaštita od prenapona: U e : prenaponska kategorija III, sigurno izolirani izvori napajanja (PELV)
• Izlaz
• Broj/tip: 2 analogna izlaza (struja), 0 ... 20 mA
• Napajanje: iz AS-sučelja
• Opterećenje: 600Ω max
• Razlučivost: 6µA
• Točnost: 0,15% pune skale
• Utjecaj temperature: 1 µA/K
• Usklađenost s pravilima
• Elektromagnetska kompatibilnost
• Direktiva 2014/30/EU: EN 62026-2:2013
• Usklađenost sa standardima
• Stupanj zaštite: EN 60529:2000
• Norma sabirnice polja: EN 62026-2:2013
• Emisija: EN 61000-6-4:2007
• AS sučelje: EN 62026-2:2013
• Otpornost: EN 61000-6-2:2005, EN 61326-1:2006, IEC 62026-2:2008
• Bilješke o programiranju
• Profil: S-7.3.5
• IO kod: 7
• ID šifra: 3
• ID1 kod: F
• ID2 kod: 5
• podatkovni bit (Funkcija preko AS-sučelja): vrijednost podataka prenosi se prema profilu AS-sučelja 7.3.
• bit parametra (programabilno putem AS-i): funkcija
• P0: pas čuvar: | P0=1 (zadano), nadzorni pas aktivan | P0=0, pas čuvar neaktivan
• P1: ne koristi se
• P2: Poruka periferne pogreške: | P2=1 (zadano), javlja se periferna pogreška | P2=0, periferna greška se ne prijavljuje
• P3: ne koristi se
• Okolišni uvjeti
• Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)
• Temperatura skladištenja: -25 ... 85 °C (-13 ... 185 °F)
• Relativna vlažnost: 85% bez kondenzacije
• Klimatski uvjeti: Samo za unutarnju upotrebu
• Radna visina: ≤ 2000 m iznad razine mora
• Stupanj onečišćenja: 3
• mehanički podaci
• Stupanj zaštite: IP68 / IP69K
• Spajanje: piercing tehnologija, AS-i ravni kabel | Izlazi: M12 kružni konektor
• Materijal
• Kućište: PBT PC
• Vijak za pričvršćivanje: nehrđajući čelik 1.4305 / AISI 303 (V2A)
• Masa: 200g
• Moment pritezanja za vijke kućišta: 1,8 Nm
• Moment pritezanja kabelske uvodnice: 0,4 Nm
• Pričvršćivanje: montažna ploča
