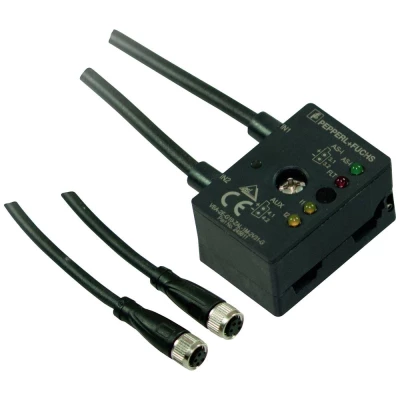

Pepperl+Fuchs VBA-2E-G10-ZEJ-0,1M-2V3-G 303047 sensorska/aktivatorska kutija aktivna višepolni razdjelnik 1 St.

Posebne značajke

• Opći podaci
• Vrsta sudionika: A/B sudionik
• Specifikacija AS-sučelja: V3.0
• Potrebna specifikacija pristupnika: ≥ V2.0
• UL broj datoteke: E223772 "Samo za upotrebu u NFPA 79 aplikacijama"
• Funkcionalne sigurnosne karakteristike
• MTTF tj : 555 a
• Indikatori/Kontrole
• LED FAULT: prikaz greške; LED crvena | crveno: komunikacijska pogreška ili adresa je 0 | treperi crveno: napajanje ili izlazi senzora preopterećenja
• LED AS-i: napon AS-sučelja; LED zelena
• LED IN: stanje sklopke (ulaz); 2 žute LED diode
• električni podaci
• Nazivni radni napon: 18,5 ... 31,6 V iz AS-sučelja
• Nazivna radna struja: ≤ 40 mA (bez senzora) / maks. 120 mA
• Razred zaštite: III
• Ulaz
• Broj/tip: 2 ulaza za 2 ili 3 žične senzore (PNP), DC
• Napajanje: iz AS-sučelja
• Napetost: 21... 31 V
• Nosivost struje: 75 mA pri TB ≤ 40 °C (104 °F) | 60 mA pri TB ≤ 75 °C (167 °F) | otpornost na preopterećenje i kratki spoj
• Ulazna struja: ≤ 9 mA (unutarnje ograničenje)
• Preklopna točka: prema DIN EN 61131-2 (Tip 2)
• 0 (neprigušen): ≤ 3 mA
• 1 (prigušen): ≥ 5 mA
• kašnjenje signala:< 1 ms (ulaz/AS sučelje)
• Usklađenost s pravilima
• Elektromagnetska kompatibilnost
• Direktiva 2014/30/EU: EN 62026-2:2013
• Usklađenost sa standardima
• Stupanj zaštite: EN 60529:2000
• Norma sabirnice polja: EN 62026-2:2013
• Ulaz: EN 61131-2:2007
• Emisija: EN 61000-6-4:2007
• AS sučelje: EN 62026-2:2013
• Otpornost: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
• Bilješke o programiranju
• Profil: S-0.A.2
• IO kod: 0
• ID kod: A
• ID1 kod: 7
• ID2 kod: 2
• podatkovni bit (Funkcija preko AS-sučelja): Ulazak Izlaz
• D0: IN1-
• D1: IN2-
• D2: --
• D3: --
• bit parametra (programabilno putem AS-i): funkcija
• P0: ne koristi se
• P1: ulazni filter | P1 = 0 ulazni filtar uključen, potiskivanje impulsa ≤ 2 ms | P1 = 1 ulazni filter isključen (zadana postavka)
• P2: sinkroni način | P2 = 0 sinkroni način rada na | P2 = 1 sinkroni način rada isključen (zadana postavka)
• P3: ne koristi se
• Odobrenja i certifikati
• UL odobrenje: Na popisu cULus, kućište tipa 1
• Najveća dopuštena temperatura okoline: maks. 65 °C (maks. 149 °F)
• Okolišni uvjeti
• Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)
• Temperatura skladištenja: -25 ... 85 °C (-13 ... 185 °F)
• Otpornost na udarce: 30 G , 11 ms u 6 prostornih smjerova 3 udarca | 10 G , 16 ms u 6 prostornih smjerova 1000 udara
• Otpornost na vibracije: 0,75 mm 10... 57Hz, 5g 57... 150Hz, 20 ciklusa
• mehanički podaci
• Stupanj zaštite: IP67 | IP67 / IP68 / IP69K s ravnim kabelom VAZ-FK-S-*
• Povezivanje: AS-sučelje: AS-sučelje ravni kabel | Ulazi i spojni konektori: M8 kružni konektor, 4-pinski, A-kodiran, prema IEC 61076-2-104
• Materijal
• Kontakti: CuSn / Au
• Kućište: PBT PC
• Tijelo ručke: PUR, crna
• Kabel: PUR
• Vijak za pričvršćivanje: nehrđajući čelik 1.4305 / AISI 303 (V2A)
• Kabel
• Promjer plašta: Ø4,3 mm
• Boja: crna
• Jezgre: 3 x 0,34 mm 2
• Dužina: 0,1 m
• Masa: 100g
• Moment pritezanja za pričvrsne vijke: 1,65 Nm
• Moment pritezanja kabelske uvodnice: 0,4 Nm
