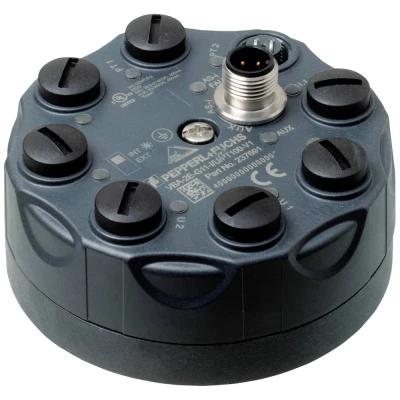

Pepperl+Fuchs VBA-2E-G11-I/U/PT100-V1 237691 sensorska/aktivatorska kutija aktivna višepolni razdjelnik 1 St.

Posebne značajke

• Opći podaci
• Vrsta pretplatnika: standardni pretplatnik
• Specifikacija AS-sučelja: V3.0
• Potrebna specifikacija pristupnika: ≥ V2.1
• UL broj datoteke: E223772
• Funkcionalne sigurnosne karakteristike
• MTTF tj : 190 a
• Vijek trajanja (T M ): 20 a
• Dijagnostička pokrivenost (DC): 0%
• Indikatori/Kontrole
• LED AS-i/FAULT: prikaz stanja; LED višebojni | zeleno: normalan rad | crveno: komunikacijska greška | treperi žuto/crveno: adresa 0 | Trepće zeleno/crveno: periferna pogreška
• LED ANALOG: statusni ulazni signal; LED žuta | isključeno: nije aktivno | uključeno: signal unutar mjernog područja | treperi: signal je izvan mjernog područja
• LED AUX: vanjski pomoćni napon U pomoćni ; Dual LED zelena/crvena | zeleno: napon OK | crveno: napon obrnut
• LED INT/EXT: Prikaz statusa ulaznog napajanja; LED zelena | zeleno: ulazno napajanje iz AS-sučelja | isključeno: ulazno napajanje iz pomoćnog napona
• električni podaci
• Pomoćni napon (izlaz): 20 ... 30VDC PELV
• Nazivni radni napon: 26,5 ... 31,6 V iz AS-sučelja
• Nazivna radna struja: ≤ 60 mA (bez senzora) / maks. 200 mA
• Razred zaštite: III
• Zaštita od prenapona: U pomoćni , U e : prenaponska kategorija III, sigurno izolirani izvori napajanja (PELV)
• Ulaz
• Broj/tip: 2 analogna ulaza | struja: 0 ... 20mA/4... 20mA | Napon: 0 ... 10V | Pt100: -200... 850 °C
• Napajanje: iz AS-sučelja (položaj prekidača INT, osnovna postavka) ili iz pomoćnog napona U pomoćni (položaj prekidača EXT)
• Nosivost struje: ≤ 140 mA iz AS-sučelja; otpornost na preopterećenje i kratki spoj | ≤ 600 mA iz vanjskog pomoćnog napona U pomoćni , otpornost na preopterećenje i kratki spoj
• Ulazni otpor: strujni ulaz: maks. 70 Ω | Ulazni napon: 100kΩ
• Mjerna struja: za Pt100: približno 1 mA
• Točnost: napon/struja: 0,1% konačne vrijednosti | Pt100: 0,1% prikazane temperature [°C] + 0,3 °C
• Razlučivost: 16 bita / 1 µA (strujni ulaz) ili | 16 bita / 1 mV (naponski ulaz) ili | 16 bita / 0,1°C (unos temperature)
• Utjecaj temperature: napon/struja: 20 ppm/K | Pt100: (10 ppm prikazane temperature [°C] + 0,003 °C)/K
• Usklađenost s pravilima
• Elektromagnetska kompatibilnost
• Direktiva 2014/30/EU: EN 62026-2:2013
• Usklađenost sa standardima
• Stupanj zaštite: EN 60529:2000
• Norma sabirnice polja: EN 62026-2:2013
• Ulaz: EN 61131-2:2007
• Emisija: EN 61000-6-4:2007
• AS sučelje: EN 62026-2:2013
• Otpornost: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
• Bilješke o programiranju
• Profil: S-7.3.D
• IO kod: 7
• ID šifra: 3
• ID1 kod: F
• ID2 kod: D
• podatkovni bit (Funkcija preko AS-sučelja): vrijednost podataka prenosi se prema profilu AS-sučelja 7.3.
• bit parametra (programabilno putem AS-i): funkcija
• P0: filtar 50/60Hz | P0=1, omogućen | P0=0, onemogućeno
• P1: Konfiguracija 2. kanala | P1=1, kanal 2 je konfiguriran | P1=0, kanal 2 nije konfiguriran
• P2: Poruka o perifernoj pogrešci kada se prekorači mjerni raspon | P2=1, javlja se periferna pogreška | P2=0, periferna greška se ne prijavljuje
• P3: P3=1, normalan rad | P3=0, oba kanala u strujnom načinu rada i bez otkrivanja prekida žice
• Okolišni uvjeti
• Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)
• Temperatura skladištenja: -25 ... 85 °C (-13 ... 185 °F)
• Relativna vlažnost: 85% bez kondenzacije
• Klimatski uvjeti: Samo za unutarnju upotrebu
• Radna visina: ≤ 2000 m iznad razine mora
• Stupanj onečišćenja: 3
• mehanički podaci
• Stupanj zaštite: IP68 / IP69K
• Priključak: AS sučelje/U pomoćni : M12 kružni konektor | Ulazi: M12 kružni konektor
• Materijal
• Kućište: PBT PC
• Vijak za pričvršćivanje: nehrđajući čelik 1.4305 / AISI 303 (V2A)
• Masa: 200g
• Moment pritezanja za vijke kućišta: 1,8 Nm
• Moment pritezanja kabelske uvodnice: 0,4 Nm
• Pričvršćivanje: montažna ploča
