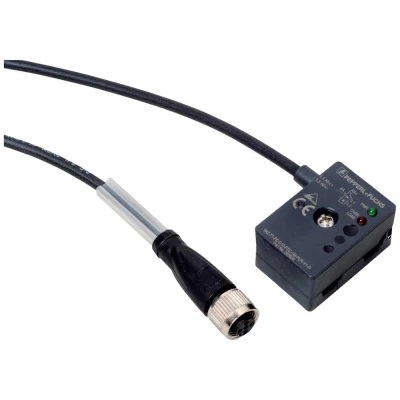

Pepperl+Fuchs VBA-4A-G10-E2J-1M-V15-G 268536 sensorska/aktivatorska kutija aktivna višepolni razdjelnik 1 St.

Posebne značajke

• Opći podaci
• Vrsta sudionika: A/B sudionik
• Specifikacija AS-sučelja: V3.0
• Potrebna specifikacija pristupnika: V3.0
• UL broj datoteke: E223772 "Samo za upotrebu u NFPA 79 aplikacijama"
• MTBF: 382 a
• Indikatori/Kontrole
• LED FAULT: prikaz greške; LED crvena | crveno: komunikacijska pogreška ili adresa je 0 | treperi crveno: preopterećenje izlaznog napajanja
• LED AS-i: napon AS-sučelja; LED zelena
• električni podaci
• Nazivni radni napon: 18,5 ... 31,6 V iz AS-sučelja
• Nazivna radna struja: ≤ 40 mA / maksimalno 150 mA
• Razred zaštite: III
• Zaštita od prenapona: U e : prenaponska kategorija III, sigurno izolirani izvori napajanja (PELV)
• Izlaz
• Broj/tip: 4 elektronička izlaza, PNP, otpornost na preopterećenje i kratki spoj
• Napajanje: iz AS-sučelja
• Napon: ≥ (U e - 7,0 V)
• Nosivost struje: ≤ 100 mA ukupna struja, otpornost na preopterećenje i kratki spoj
• Usklađenost s pravilima
• Elektromagnetska kompatibilnost
• Direktiva 2014/30/EU: EN 62026-2:2013
• Usklađenost sa standardima
• Stupanj zaštite: EN 60529:2000
• Norma sabirnice polja: EN 62026-2:2013
• Električna sigurnost: IEC 61140:2004
• Emisija: EN 61000-6-4:2011
• AS sučelje: EN 62026-2:2013
• Otpornost: EN 61000-6-2:2005 EN 62026-2:2013
• Bilješke o programiranju
• Profil: S-7.A.7
• IO kod: 7
• ID kod: A
• ID1 kod: 7
• ID2 kod: 7
• podatkovni bit (funkcija preko AS-sučelja): Ulazak Izlaz
• D0: -IZLAZ1
• D1: -IZLAZ2
• D2: -IZLAZ3
• D3: -IZLAZ4
• bit parametra (programabilno putem AS-i): funkcija
• P0: Nadzor komunikacije | P0 = 1 (osnovna postavka), nadzor = Uključeno, tj. ako komunikacija ne uspije, izlazi se isključuju | P0 = 0, nadzor = isključeno, izlazi zadržavaju status u slučaju kvara komunikacije
• P1: ne koristi se
• P2: sinkroni način | P2 = 0 sinkroni način rada na | P2 = 1 sinkroni način rada isključen (zadana postavka)
• P3: ne koristi se
• Odobrenja i certifikati
• UL odobrenje: Na popisu cULus, kućište tipa 1
• Okolišni uvjeti
• Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)
• Temperatura skladištenja: -25 ... 80 °C (-13 ... 176 °F)
• Otpornost na udarce: 30 G , 11 ms u 6 prostornih smjerova 3 udarca | 10 G , 16 ms u 6 prostornih smjerova 1000 udara
• Otpornost na vibracije: 0,75 mm 10... 57Hz, 5g 57... 150Hz, 20 ciklusa
• mehanički podaci
• Stupanj zaštite: Kućište: IP67 | IP67 / IP68 / IP69K s ravnim kabelom VAZ-FK-S-* | M12 utičnica: IP67/IP68/IP69K
• Povezivanje: AS-sučelje: AS-sučelje ravni kabel | Izlazi i spojni konektori: konektor M12, 5-pinski, A-kodiran, prema IEC 61076-2-101:2012
• Materijal
• Kontakti: CuSn / Au
• Kućište: PBT PC
• Tijelo ručke: PUR, crna
• Kabel: PUR
• Vijak za pričvršćivanje: nehrđajući čelik 1.4305 / AISI 303 (V2A)
• Kabel
• Promjer plašta: Ø4,8 mm
• Boja: crna
• Jezgre: 5 x 0,34 mm 2
• Dužina: 1 m
• Masa: 81g
• Moment pritezanja za pričvrsne vijke: 1,65 Nm
• Moment pritezanja kabelske uvodnice: 0,4 Nm
