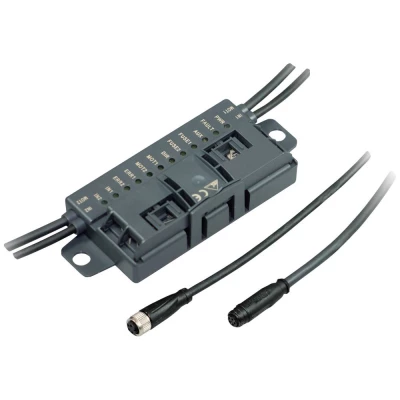

Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 sensorska/aktivatorska kutija aktivna višepolni razdjelnik 1 St.

Posebne značajke

• Opći podaci
• Vrsta sudionika: A/B sudionik
• Specifikacija AS-sučelja: V3.0
• Potrebna specifikacija pristupnika: ≥ V2.1
• Profil: S-7.AE
• IO kod: 7
• ID kod: A
• ID1 kod: 6
• ID2 kod: E
• UL broj datoteke: E223772 "Samo za upotrebu u NFPA 79 aplikacijama"
• MTBF: 98 a
• Kompatibilni valjkasti motori: Interroll EC310, Interroll EC5000 24V AI (20W / 35W / 50W), Rulmeca BL3, Itoh Denki PM500XK, Itoh Denki PM500XC
• Indikatori/Kontrole
• LED FAULT: prikaz greške; LED crvena | crveno: komunikacijska pogreška ili adresa je 0 | Trepće crveno: preopterećenje napajanja senzora ili vanjski pomoćni napon U pomoćni nedostaje
• LED ERR: kvar motora; 2 žute LED diode
• LED PWR: napon AS-sučelja; LED zelena | zeleno: napon OK | Trepće zeleno: adresa 0 ili preopterećenje napajanja senzora ili vanjskog pomoćnog napona U pomoćni nedostaje
• LED AUX: vanjski pomoćni napon U pomoćni ; Dual LED zelena/crvena | zeleno: napon OK | crveno: napon obrnut
• LED IN: stanje sklopke (ulaz); 2 žute LED diode
• LED OSIGURAČ: napajanje motora; 2 LED diode zelene
• LED DIR: smjer vrtnje motora; LED žuta
• LED MOT: motor aktivan; 2 žute LED diode
• električni podaci
• Pomoćni napon (izlaz): 18 ... 30VDC PELV
• Nazivni radni napon: 26,5 ... 31,6 V iz AS-sučelja
• Nazivna radna struja: ≤ 35mA
• Ulaz
• Broj/tip: 2 ulaza za 3-žilne senzore (PNP), DC
• Napajanje: iz vanjskog pomoćnog napona U pomoćni
• Nosivost struje: 500 mA, otporan na preopterećenje i kratki spoj
• Ulazna struja: ≤ 8 mA (unutarnje ograničenje)
• Preklopna točka: prema DIN EN 61131-2 | 0 (neprigušen) ≤ 0,5 mA | 1 (prigušen) ≥ 2,0 mA
• kašnjenje signala:< 1 ms (ulaz/AS sučelje)
• Ulazni filter: 2 ms
• Izlaz
• Broj/tip: 2 izlaza za DC valjkaste motore (MOT1, MOT2)
• Napajanje: iz vanjskog pomoćnog napona U pomoćni
• Struja: 3,5 A kontinuirana struja, 5 A (< 2 s), maks. 7,5 A (< 0,3 s) po motoru
• Zaštita od preopterećenja: osigurač, I 2 t = 5,56 A 2 s
• Signal brzine: 1,4 ... 13 V u praznom hodu | R ja = 5,6 kΩ, R OPTEREĆENJE ≥ 35kΩ | Upravljanje preko parametra P2:0
• Signal smjera rotacije: Isključeno / ≥ (U pomoćni - 1,0 V) u praznom hodu | R ja = 5,6 kΩ, R OPTEREĆENJE ≥ 5kΩ | Podatkovni bit AS-sučelja D2 = 0: U D = Isključeno
• Kvar motora: digitalni ulaz NPN, U 0 = 3,3 V, R ja = 52kΩ | 0 (bez pogreške) ≥ 40 µA | 1 (pogreška) ≤ 30 µA
• Usklađenost s pravilima
• Elektromagnetska kompatibilnost
• Direktiva 2014/30/EU: EN 62026-2:2013
• Usklađenost sa standardima
• Stupanj zaštite: EN 60529:2000
• Norma sabirnice polja: EN 62026-2:2013
• Ulaz: EN 61131-2:2007
• Emisija: EN 61000-6-4:2007
• AS sučelje: EN 62026-2:2013
• Otpornost: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
• Okolišni uvjeti
• Temperatura okoline: -25 ... 60 °C (-13 ... 140 °F)
• Temperatura skladištenja: -25 ... 85 °C (-13 ... 185 °F)
• mehanički podaci
• Stupanj zaštite: IP54 prema EN 60529
• veza: AS sučelje, AUX: tehnika prodiranja | Ravni kabel žuti/ravni kabel crni | Ulazi/Izlazi: M8 okrugla spojnica prema EN 61076-2-104 | Unosi: LF004-GS1-A (4-polni, kontakti u utičnici, zaključavanje vijkom, A-kodirano) | Priključni konektor: LM004-Gx1-A ili sličan | Izlazi: NF005-SS1-B (5-polni, kontakti u utičnici, zasun, B-kodirani) | Priključni konektor: NM005-Sx1-B ili sličan
• Masa: 220g
• Pričvršćivanje: 2 trake za pričvršćivanje s provrtom Ø 8 mm
• Dužina kabela: 0,35 m
• Napomena: Ravna vodilica kabela dizajnirana je za 100 ciklusa aktiviranja
