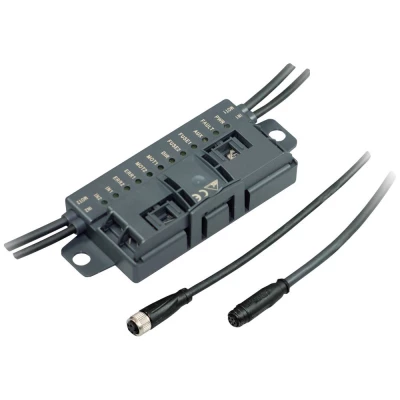

Pepperl+Fuchs VBA-4E4A-G20-ZEJ/M3L-P10 70130650 sensorska/aktivatorska kutija aktivna višepolni razdjelnik 1 St.

Posebne značajke

• Opći podaci
• Vrsta sudionika: A/B sudionik
• Specifikacija AS-sučelja: V3.0
• Potrebna specifikacija pristupnika: ≥ V3.0
• Profil: S-7.A.7
• IO kod: 7
• ID kod: A
• ID1 kod: 7
• ID2 kod: 7
• UL broj datoteke: E223772 "Samo za upotrebu u NFPA 79 aplikacijama"
• MTBF: 98 a
• Kompatibilni motori za rolu: Itoh Denki PM*XP, Itoh Denki PM*XE
• Indikatori/Kontrole
• LED FAULT: prikaz greške; LED crvena | crveno: komunikacijska pogreška ili adresa je 0 | Trepće crveno: preopterećenje napajanja senzora ili preopterećenje signala brzine ili vanjski pomoćni napon U pomoćni nedostaje
• LED PWR: napon AS-sučelja; LED zelena | zeleno: napon OK | Trepće zeleno: adresa 0 ili preopterećenje napajanja senzora ili preopterećenje signala brzine ili vanjski pomoćni napon U pomoćni nedostaje
• LED AUX: vanjski pomoćni napon U pomoćni ; Dual LED zelena/crvena | zeleno: napon OK | crveno: napon obrnut
• LED IN: stanje sklopke (ulaz); 2 žute LED diode
• LED OSIGURAČ: napajanje motora; 2 LED diode zelene
• LED DIR: smjer vrtnje motora; LED žuta
• LED MOT: motor aktivan; 2 žute LED diode
• električni podaci
• Pomoćni napon (izlaz): 18 ... 30VDC PELV
• Nazivni radni napon: 26,5 ... 31,6 V iz AS-sučelja
• Nazivna radna struja: ≤ 25 mA (bez senzora) / maks. 170 mA
• Ulaz
• Broj/tip: 2 ulaza za 3-žilne senzore (PNP), DC
• Napajanje: iz AS-sučelja
• Kapacitet struje: 100 mA, otporan na preopterećenje i kratki spoj
• Ulazna struja: ≤ 6 mA (unutarnje ograničenje)
• Preklopna točka: prema DIN EN 61131-2 | 0 (neprigušen) ≤ 0,5 mA | 1 (prigušen) ≥ 2,0 mA
• kašnjenje signala:< 1 ms (ulaz/AS sučelje)
• Ulazni filter: 2 ms
• Izlaz
• Broj/tip: 2 izlaza za DC valjkaste motore (MOT1, MOT2)
• Napajanje: iz vanjskog pomoćnog napona U pomoćni
• Struja: 3,5 A kontinuirana struja, 5 A (< 2 s), maks. 7,5 A (< 0,3 s) po motoru
• Zaštita od preopterećenja: osigurač, I 2 t = 53,7 A 2 s
• Signal brzine: 0 ... 10Vdc | Upravljanje preko parametra P1:0
• Signal smjera vrtnje: digitalni izlaz PNP | niska: visoka impedancija | visoko; ≥ (U pomoćni - 2,5 V) u praznom hodu
• Signal za pokretanje motora: digitalni izlaz PNP | niska: visoka impedancija | visoko; ≥ (U pomoćni - 2,5 V) u praznom hodu
• Usklađenost s pravilima
• Elektromagnetska kompatibilnost
• Direktiva 2014/30/EU: EN 62026-2:2013
• Usklađenost sa standardima
• Stupanj zaštite: EN 60529:2000
• Norma sabirnice polja: EN 62026-2:2013
• Ulaz: EN 61131-2:2007
• Emisija: EN 61000-6-4:2007
• AS sučelje: EN 62026-2:2013
• Otpornost: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
• Okolišni uvjeti
• Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)
• Temperatura skladištenja: -25 ... 85 °C (-13 ... 185 °F)
• Relativna vlažnost: 85% bez kondenzacije
• Klimatski uvjeti: Samo za unutarnju upotrebu
• Radna visina: ≤ 2000 m iznad razine mora
• Otpornost na udarce: 30 g, 11 ms u 6 prostornih smjerova 3 udarca
• Otpornost na vibracije: 0,35 mm / 2g 10... 1000 Hz
• Stupanj nečistoće: 2
• mehanički podaci
• Stupanj zaštite: IP54 prema EN 60529
• veza: AS sučelje, AUX: tehnika prodiranja | Ravni kabel žuti/ravni kabel crni | Ulazi/Izlazi: M8 okrugla spojnica prema EN 61076-2-104 | Unosi: LF004-GS1-A (4-polni, kontakti u utičnici, zaključavanje vijcima, A-kodirano) | Priključni konektor: LM004-Gx1-A ili sličan | Izlazi: LF005-GS1-B (5-polni, kontakti u utičnici, zaključavanje vijcima, B-kodirano) | Priključni konektor: LM005-Gx1-B ili sličan
• Masa: 310g
• Pričvršćivanje: 2 trake za pričvršćivanje s provrtom Ø 8 mm
• Dužina kabela: 1 m
• Napomena: Ravna vodilica kabela dizajnirana je za 100 ciklusa aktiviranja
