PoE injektor Intellinet 1000 MBit/s IEEE 802.3at

standardi
IEEE 802.3af (napajanje preko Etherneta)
IEEE 802.3at (PoE velike snage + napajanje preko Etherneta)
IEEE 802.3 (10Base-T Ethernet)
IEEE 802.3ab (Gigabitni Ethernet)
IEEE 802.3u (brzinski Ethernet 100Base-TX)

Općenito
Podržani mediji:
- 100Base-TX Cat5 UTP / STP RJ45, 8-pin
- 1000Base-T Cat5e UTP / STP RJ45, 8-pin

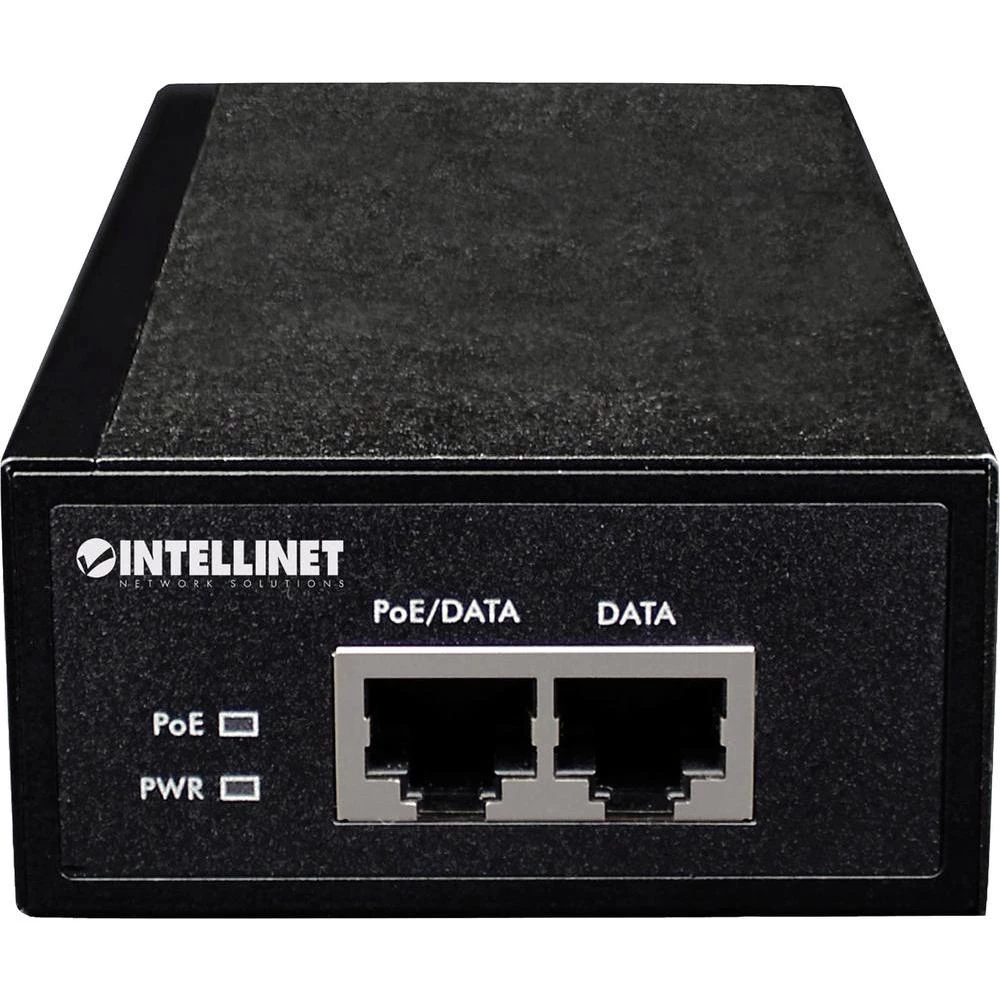

priključci:
- 1 x RJ45 ulazni priključak od 1000 Mbit / s
- 1 x RJ45 podaci i izlazni priključak od 1000 Mbps
- 1 x priključak za vanjske izvore napajanja

Funkcija zaštite:
- Kratki spoj / uzemljenje
- Preopterećenje kod napona preko 1.8A
- Zaštita od prenapona za više od 58V

Općenito o kompatibilnosti: svi IEEE 802.3at i IEEE 802.3af PoE uređaji

Podržani proizvodi tvrtke Intellinet Network Solutions:
- bežične pristupne točke (525824, 525800)
- IEEE 802.3at PoE + razdjelnik (560443)

Certifikati: FCC klasa A Dio 15, CE 89/336 / EEC

RJ45 izlaz, pinovi (data + current)
Pin 1: Rx + (primanje podataka)
Pin 2: Rx- (prijem podataka)
Pin 3: Tx + (slanje podataka)
Pin 4: -Vdc_return (+) (snaga [+])
Pin 5: -Vdc_return (+) (snaga [+])
Pin 6: Tx- (slanje podataka)
Pin 7: -Vdc (snaga [-])
Pin 8: -Vdc (snaga [-])

LED
PoE, Power

Struja

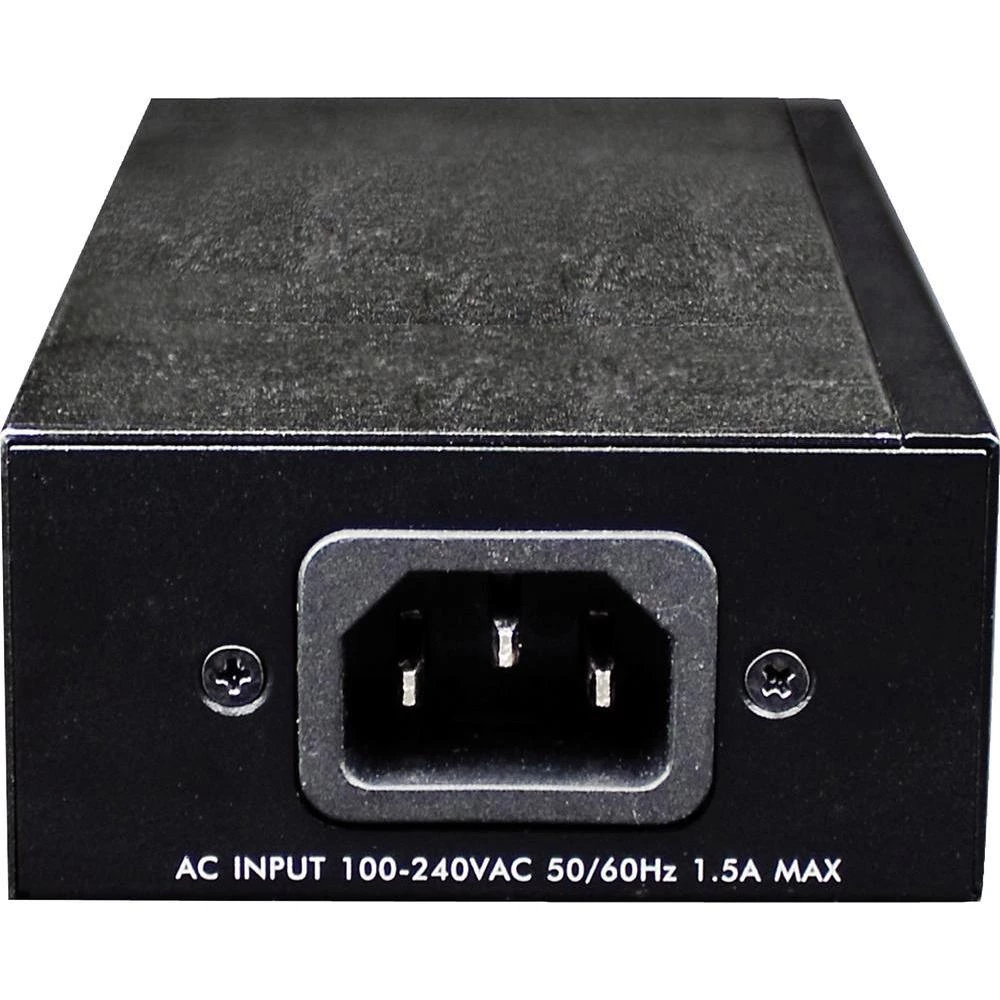

Ulaz: 100 - 240 V, 50 - 60 Hz
Potrošnja energije: 42 W (maks.)

Ovaj tekst je strojno preveden.
