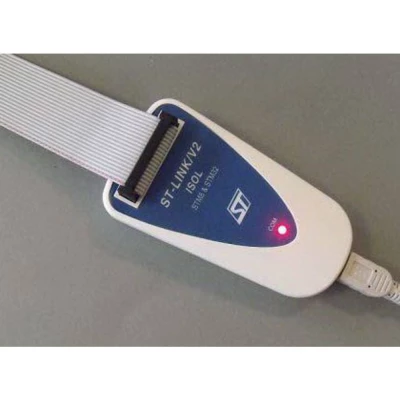

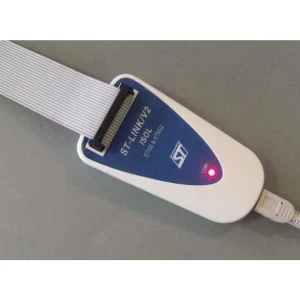

STMicroelectronics ST-LINK/V2-ISOL razvojna ploča 1 St.

ST-LINK / V2 je debager u programu i programer za obitelji mikrokontrolera STM8 i STM32. Jednožilni modul sučelja (SWIM) i sučelje za otklanjanje pogrešaka JTAG / serijske žice (SWD) koriste se za komunikaciju s bilo kojim mikrokontrolerom STM8 ili STM32 na aplikacijskoj ploči. ST-LINK / V2 nudi iste funkcionalnosti poput ST-LINK / V2 , ali također ima digitalnu izolaciju između računala i ciljne aplikacijske ploče. STM8 aplikacije koriste USB sučelje pune brzine za komunikaciju sa softverom STMicroelectronics ST Visual Develop (STVD) ili ST Visual Program (STVP).

Funkcije razvojnog kompleta:
Napajanje 5 V putem USB priključka
Sučelje kompatibilno s USB 2.0 punom brzinom
USB standardni kabel od A do mini B
Značajke specifične za SWIM Napon primjene od 1,65 V do 5,5 V na SWIM sučelju podržava SWIM niske i velike brzine podržane načine rada SWIM podržava brzinu programiranja: 9,7 KByte / s pri niskim brzinama i 12,8 KByte / s u SWIM modu velike brzine kabel za povezivanje s aplikacijom putem okomitog standardnog konektora ERNI (Ref: 284697 ili 214017) ili vodoravnog priključka (Ref: 214012) SWIM kabel za povezivanje s aplikacijom putem zaglavlja ili konektora s rešetkom 2,54 mm

Značajke specifične za JTAG / SWD Napon primjene od 1,65 V do 3,6 V na sučelju JTAG / SWD i 5 V tolerantni ulazi JTAG kabel za spajanje na standardni JTAG konektor s 20 pinova i razmakom od 2,54 mm JTAG podržava SWD i SWV komunikaciju (serijska žica Preglednik)
Podržana funkcija izravnog ažuriranja firmvera (DFU)
Statusna LED lampica koja treperi tijekom komunikacije s računalom
Radna temperatura od 0 do 50 ° C
2500 VRMS visoki izolacijski napon (samo ST-LINK / V2-ISOL)
