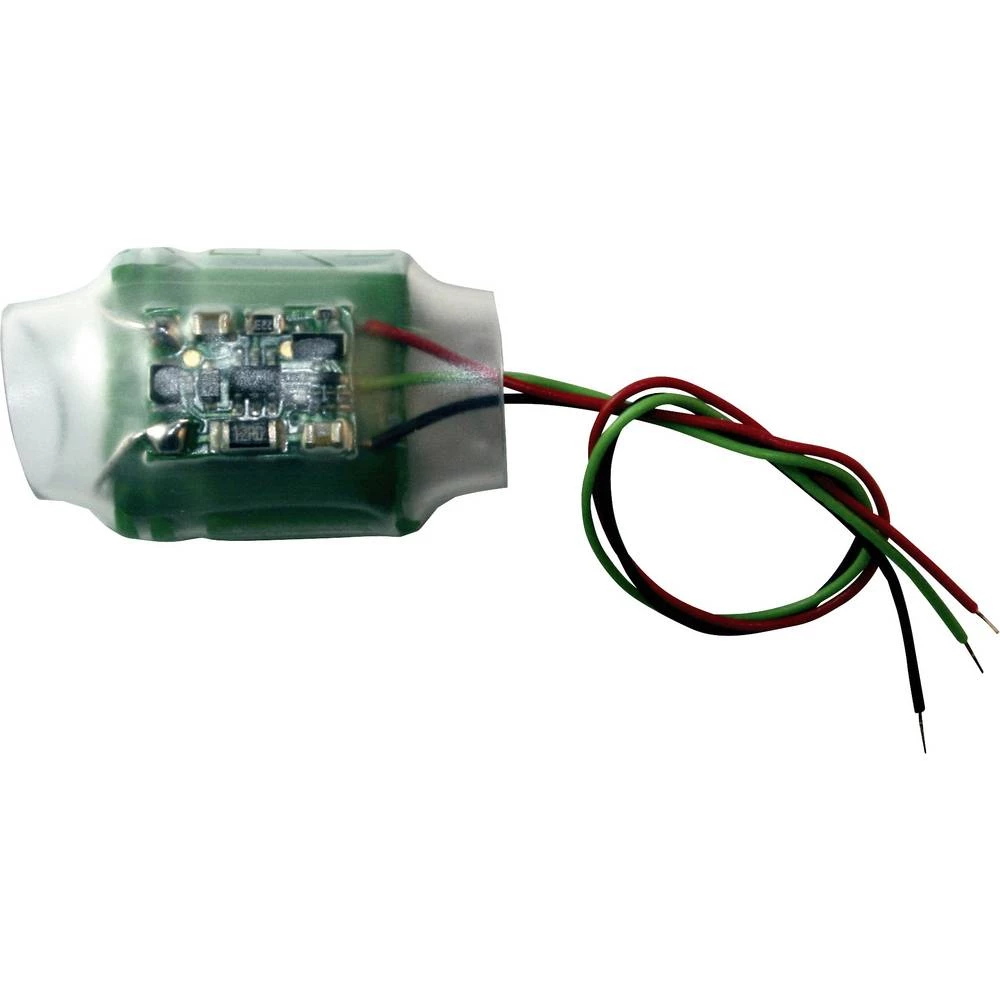

TAMS Elektronik USV-mini 1.0 70-02226-01 strujni zaštitni krug gotovi modul

UPS-mini osigurava neprekidno napajanje svim dekoderima vozila s priključkom za potporni elektrolitički kondenzator ili zaštitni krug - s potpuno automatskim upravljanjem. Spojen je izravno na priključak za "normalni" potporni elektrolitički kondenzator i po želji spojen na slobodni prekidački izlaz (kako bi se moglo uključivati i isključiti UPS prema potrebi) ili sa posebnim izlazom za zaštitni krug. Kad je sustav uključen, UPS-mini ograničava struju punjenja za Super-Cap na 100 mA. Pored toga, UPS "promatra" napon kolosijeka i prekida punjenje super-kape čim trenutni napon na stazi padne ispod 12 V. Kod programiranja dekodera na glavnoj stazi, UPS-mini se automatski isključuje, pod uvjetom da je upravljačka linija spojena na izlaz dekodera ili je UPS-mini spojen na poseban izlaz za međuspremnik.
Savjeti: Ako upravljački centar prenosi brzinu 0 za lokomotivu, napon na kolosijeku je i dalje prisutan - tako da nema razloga da UPS mini "intervenira". Lokomotiva se, dakle, zaustavlja jednako točno ispred signala kao i bez UPS mini. Za držanje sekcija u kojima je napon sa staze potpuno isključen, potrebno je definirati vrijeme paketa na dekoderu vozila postavljanjem vrijednosti kako bi se osiguralo točno zadržavanje signala.
