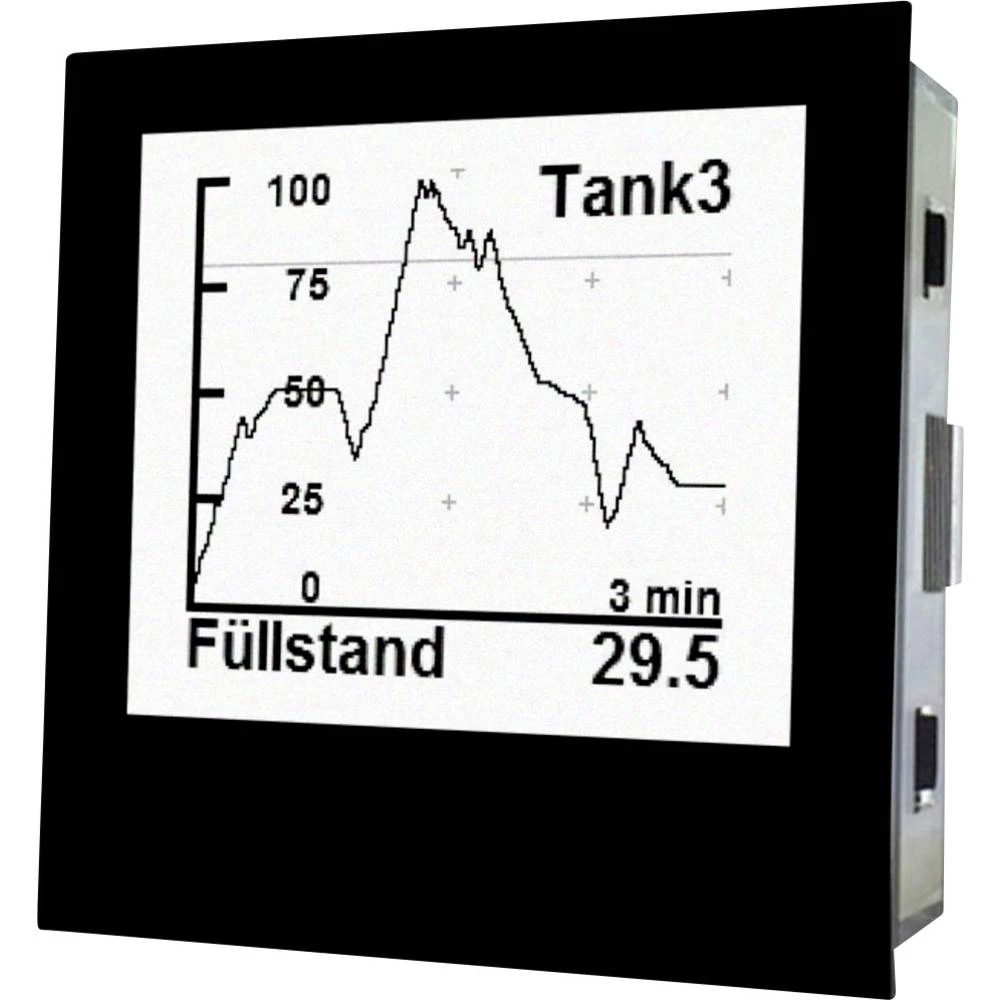

TDE Instruments DPM72-MPP-RS485 prikaz procesa

Inovativni, individualni i višenamjenski: Grafički višenamjenski mjerni uređaji DPM72-MPP, -MPPV i -MPPA s RGB pozadinskim osvjetljenjem karakteriziraju opsežne funkcije i mogućnosti prikaza. Ovisno o vrsti konstrukcije, podržani su analogni signali vrsta mjerenja (2 ×) 0/2 do 10 V i / ili (2 ×) 0/4 do 20 mA DC. Na visokokvalitetnom višestrukom zaslonu mogu se istodobno prikazati do četiri parametra, a vrijednosti pragova mogu se dobiti s pojedinačnim upozorenjima u boji, koja zatim skreću pozornost na sebe kroz obojena svjetla ili treperenje. Zahvaljujući odabiru sučelja za pojedinačnu konfiguraciju, kao i prijenosu mjernih podataka u stvarnom vremenu, mjerni uređaji DPM72 mogu se koristiti na razne načine i prikladni su za širok spektar industrijskih primjena. Neprekidni prijenos podataka moguć je putem USB-a ili RS485 Modbusa, ali i bežično putem radija (2,4 GHz mreža s mrežom). Višenamjenski mjerni uređaji posebno su traženi u području daljinskog nadzora podataka o stroju i radu, pogotovo jer su dostupni i bez zaslona kao izvedba na DIN šini. Uz to, modeli imaju funkciju brojanja sa zadržavanjem podataka. To znači da se mogu implementirati brojači radnih sati ili brojači vremena za prekoračenje i pad ispod graničnih vrijednosti, kao i pojedinačno brojanje impulsa (MPP) ili dvostruko brojanje impulsa (MPPV).

Sveobuhvatna prilagodljivost

Mjerni uređaji mogu se postaviti pojedinačno pomoću konfiguracijskog softvera "Digalox Manager" - na primjer, moguće je prenijeti vlastite tekstove ili početnu sliku specifičnu za kupca. Pojedinačno prilagodljive vrijednosti praga mogu se dobiti s različitim upozorenjima u boji, na primjer zaslon može svijetliti plavo ili bljesnuti crveno. Progib i označavanje skale, dizajn zaslona i još mnogo toga mogu se postaviti prema potrebi, kao i skaliranje i linearizacija izmjerenih vrijednosti.

Grafički prikaz

Kvalitetni grafički zaslon sa 16 razina sive boje i RGB pozadinskim osvjetljenjem istovremeno prikazuje do četiri parametra u različitim načinima prikaza na dvostrukom zaslonu, npr. S grafikom pokazivača koja se lako čita, digitalnim zaslonom ili trakasti grafikon. Ostali mogući dizajni zaslona su popularni pokazatelj razine ili prikaz izmjerenih vrijednosti u tečaju.

Prebacivanje izlaza

Dva galvanski izolirana izlaza alarma omogućuju aktiviranje alarma kada se postignu individualno podesive vrijednosti praga. Korisnik se može upozoriti na posebne događaje, poput prekoračenja maksimalne vrijednosti, pomoću treperenja u boji ili osvjetljenja.

Sučelja i bilježenje podataka mjerenja

Zahvaljujući nizu različitih sučelja, mjerni uređaji DPM72 mogu se koristiti gotovo univerzalno. Izmjerene vrijednosti mogu se prenositi putem galvanski izoliranog USB sučelja ili RS485 Modbus protokola, kao i bežično putem XBEE radio tehnologije (mreža od 2,4 GHz). To također omogućuje modernizaciju starijih ili tehnički zastarjelih strojeva (naknadna ugradnja) bez ikakvih problema, a da ih ne zamjenjuju skupo i dugotrajno.

Ovaj tekst je strojno preveden.
