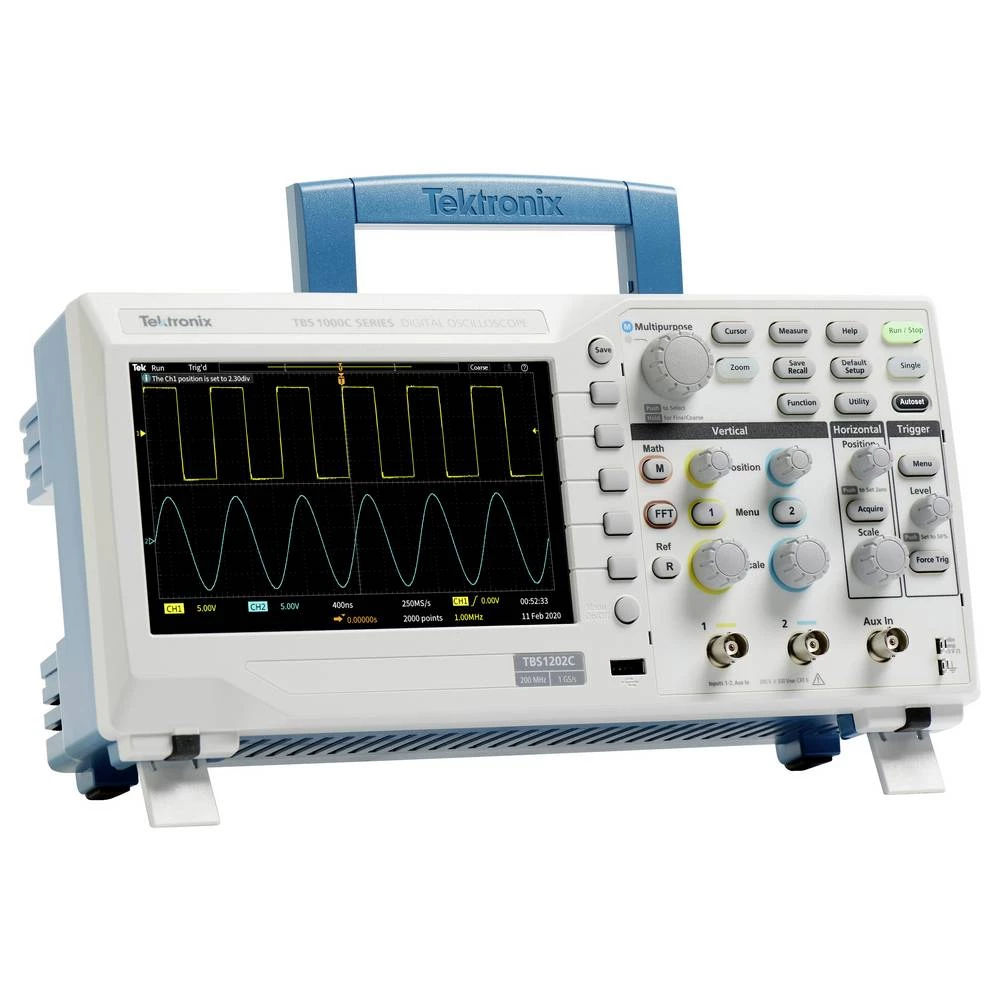

Tektronix TBS1052C-EDU digitalni osciloskop 50 MHz 2-kanalni 1 GSa/s 20 kpts 1 St.

Osciloskop za digitalnu pohranu serije TBS1000C nudi ekonomične performanse u kompaktnom dizajnu. Posebno je dizajniran da zadovolji potrebe modernih obrazovnih institucija, inženjera i proizvođača ugrađenih dizajna. Uređaj ima 7" WVGA zaslon u boji s brzinom uzorkovanja do 1 GS/s, propusnosti u rasponu od 50 MHz do 200 MHz.
Uređaj dolazi s inovativnim sustavom nastave koji nadopunjuje laboratorijske vježbe s uputama korak po korak za sudionike. HelpEverywhere® pruža korisne savjete i savjete kroz cijelo korisničko sučelje kako bi uređaj bio pristupačniji novim korisnicima.

Tako možete učiti i raditi brže

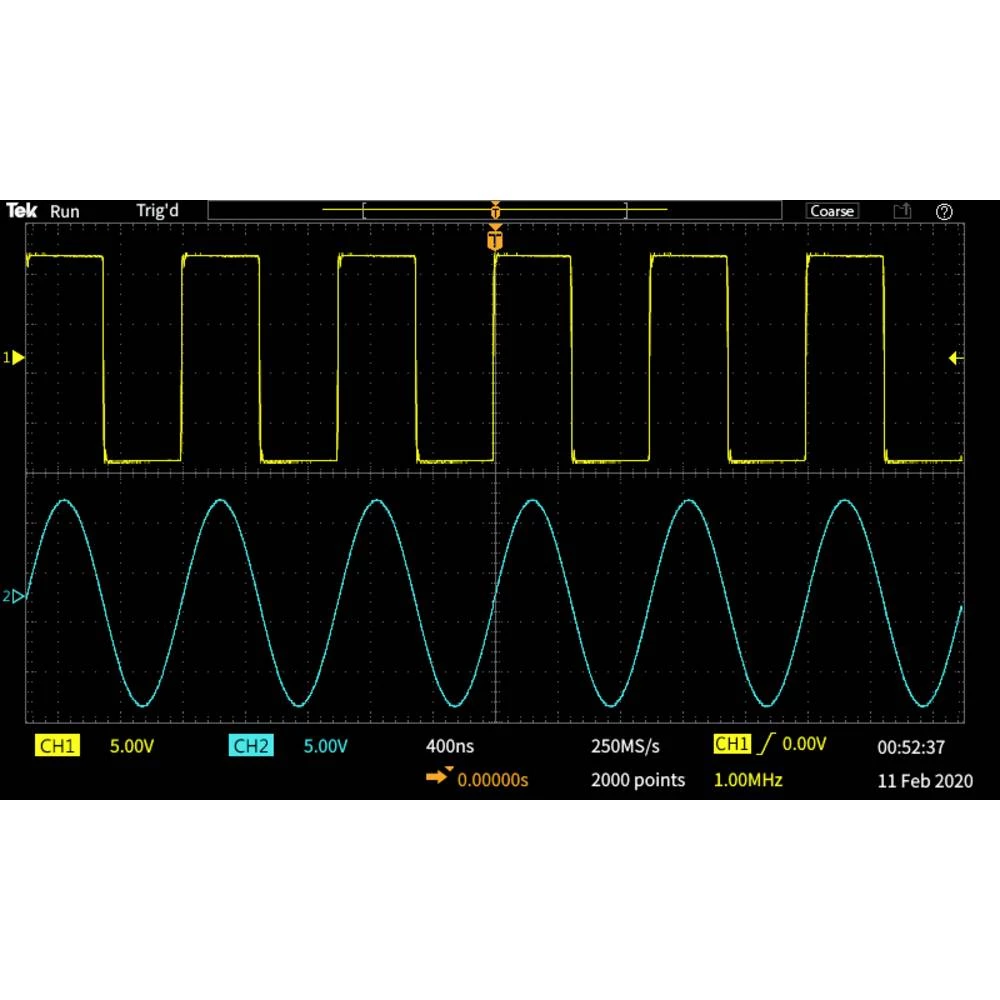

Osciloskop serije TBS1000C dizajniran je za brzo učenje i jednostavan rad s pravom kombinacijom značajki. Posebne kontrole na prednjoj strani omogućuju jednostavan pristup svim važnim postavkama. Mreža s 10 okomitih i 15 vodoravnih podjela omogućuje vam da vidite više signala po zaslonu.

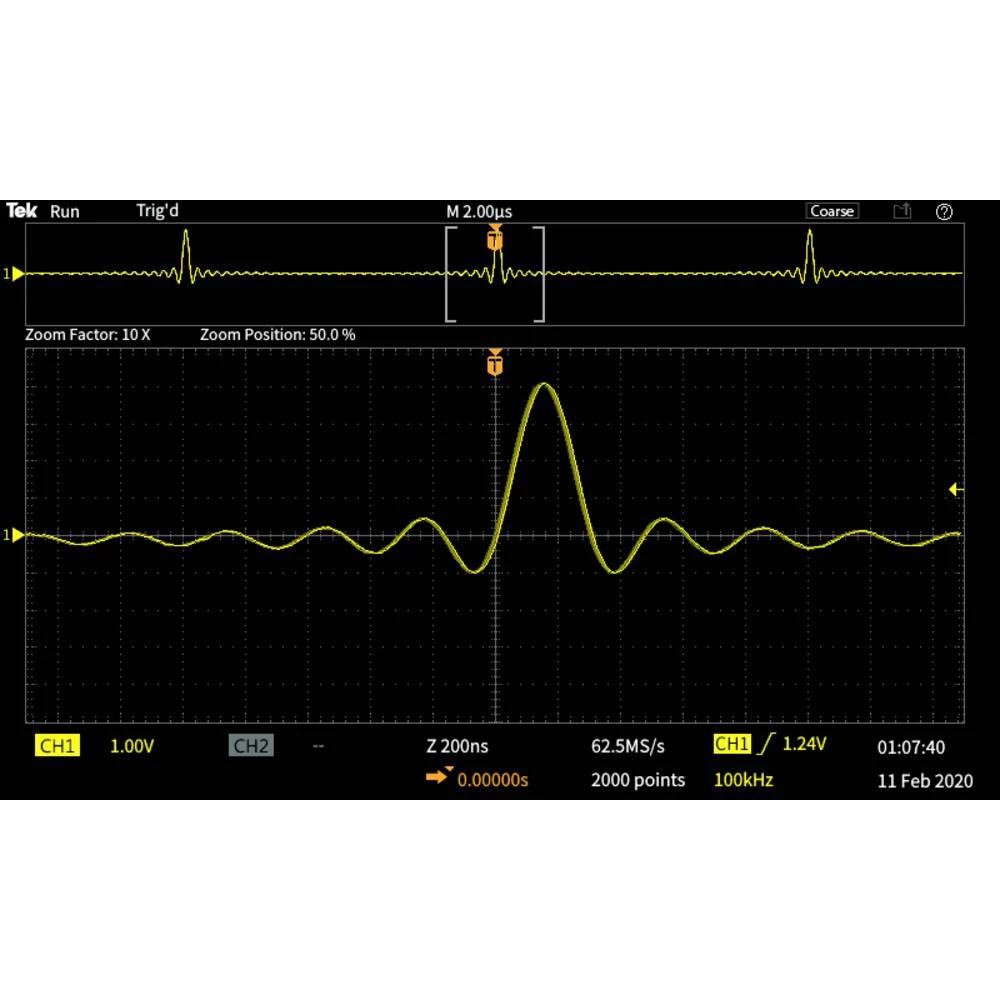

Veliki izbornici s jasno označenim i živopisnim informacijama na zaslonu olakšavaju navigaciju i pronalaženje relevantnih informacija. Možete brzo pregledavati skup podataka pomoću funkcije zumiranja i povećati signal za pregled pojedinosti određenih područja.

Različiti načini okidanja i akvizicije

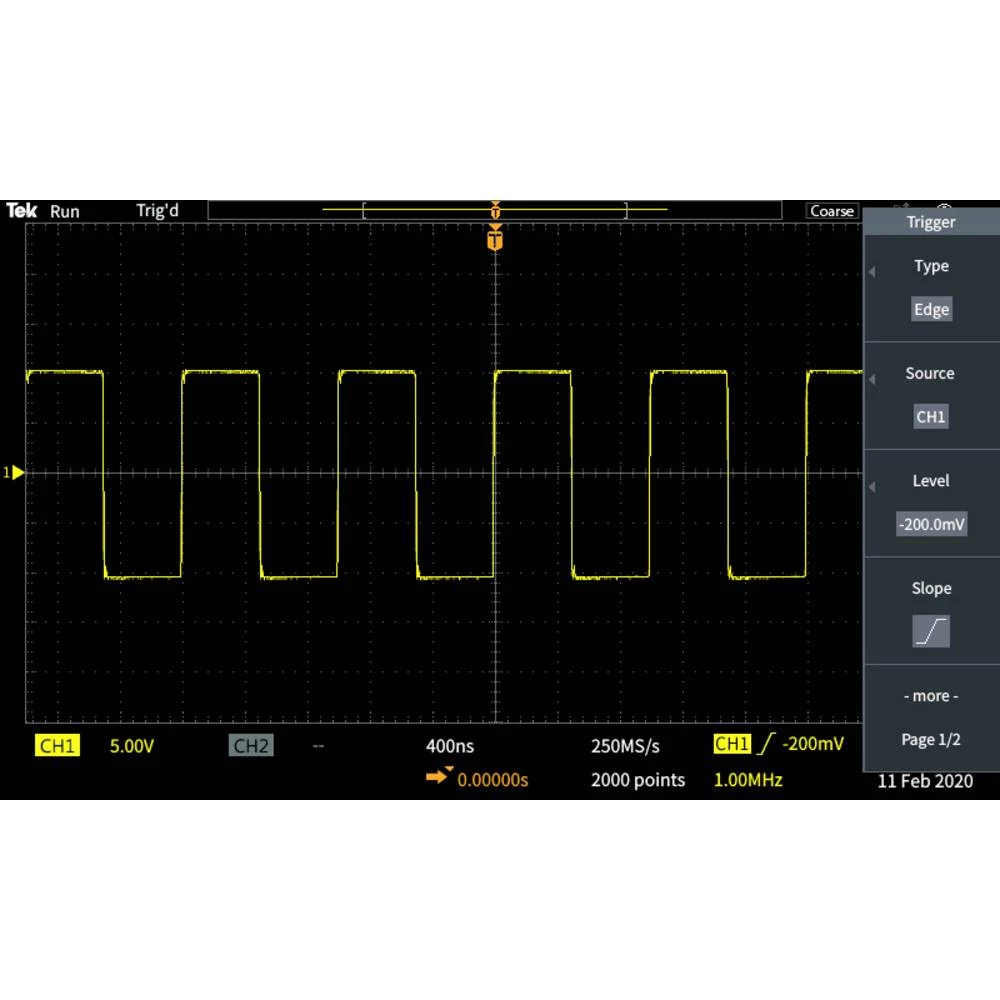

Sustav okidača dizajniran je za rješavanje problema modernih sklopova u kojima se javljaju mješoviti signali. Uz osnovni okidač ruba, sustav također uključuje okidanje širine impulsa i okidanja, koji su posebno korisni pri otklanjanju pogrešaka u digitalnom dijelu sklopova.
Okidanje širine pulsa savršeno je za traženje kratkoročnih kvarova ili uvjeta isteka vremena. Runt okidači se koriste za otkrivanje signala čija je amplituda manja od očekivane.
Osciloskop serije TBS1000C ima nekoliko načina akvizicije. Zadani način prikupljanja je način uzorkovanja, koji je prikladan za većinu slučajeva upotrebe. Način detekcije vršnih signala koristan je za otkrivanje vršnih signala, a prosječni način rada može vam pomoći u smanjenju šuma u signalima koji se ponavljaju.

Automatska mjerenja i analize

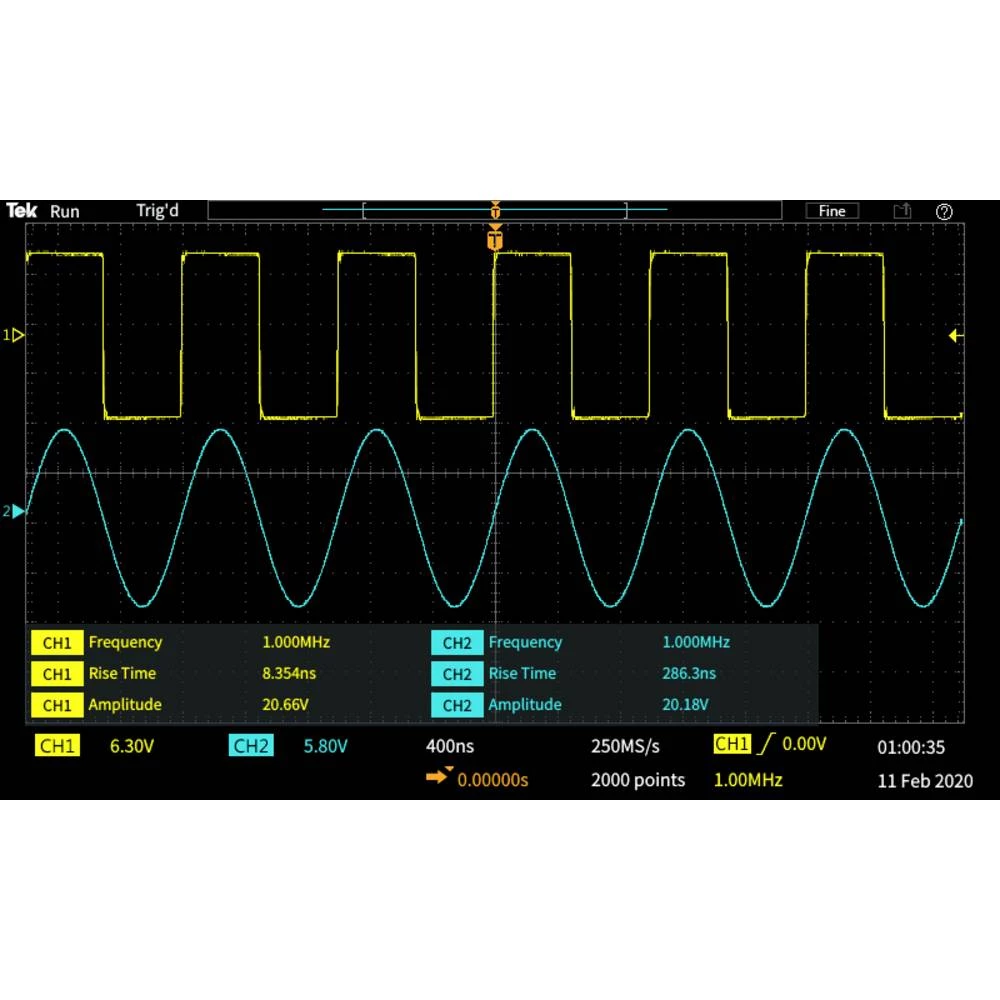

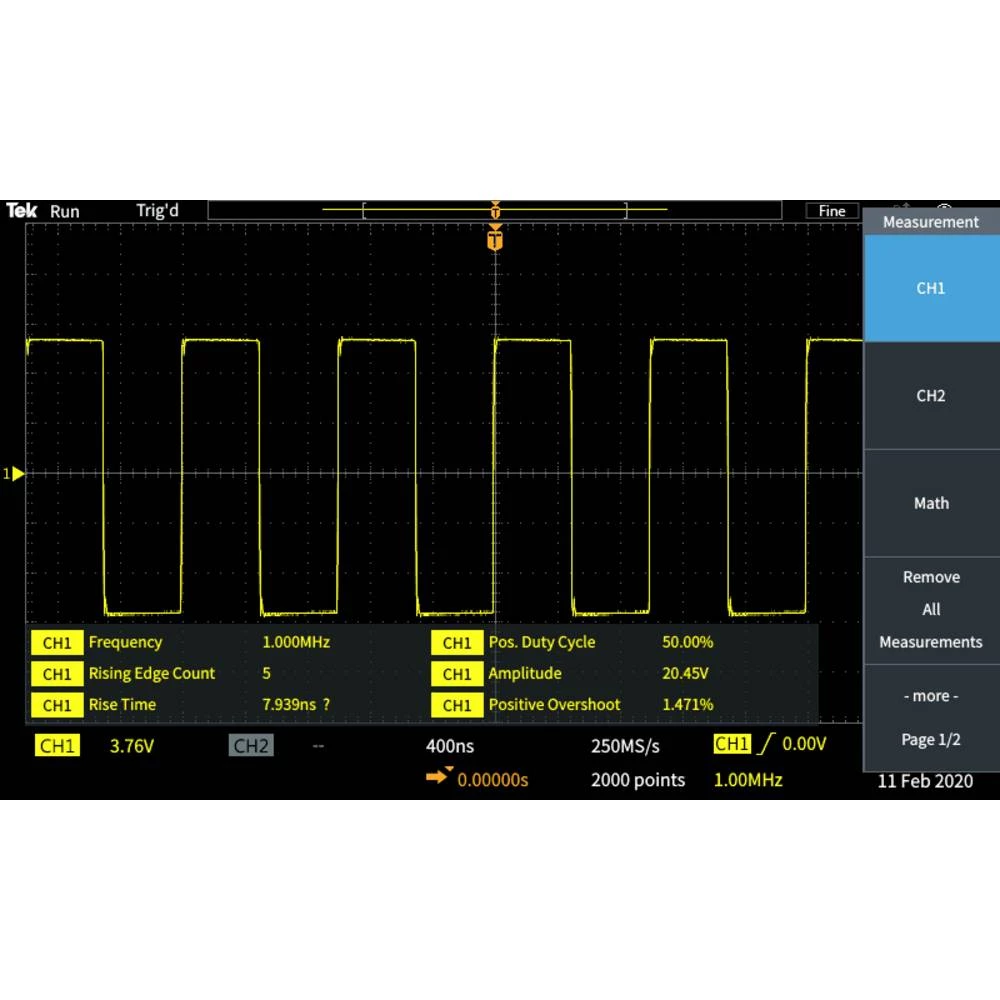

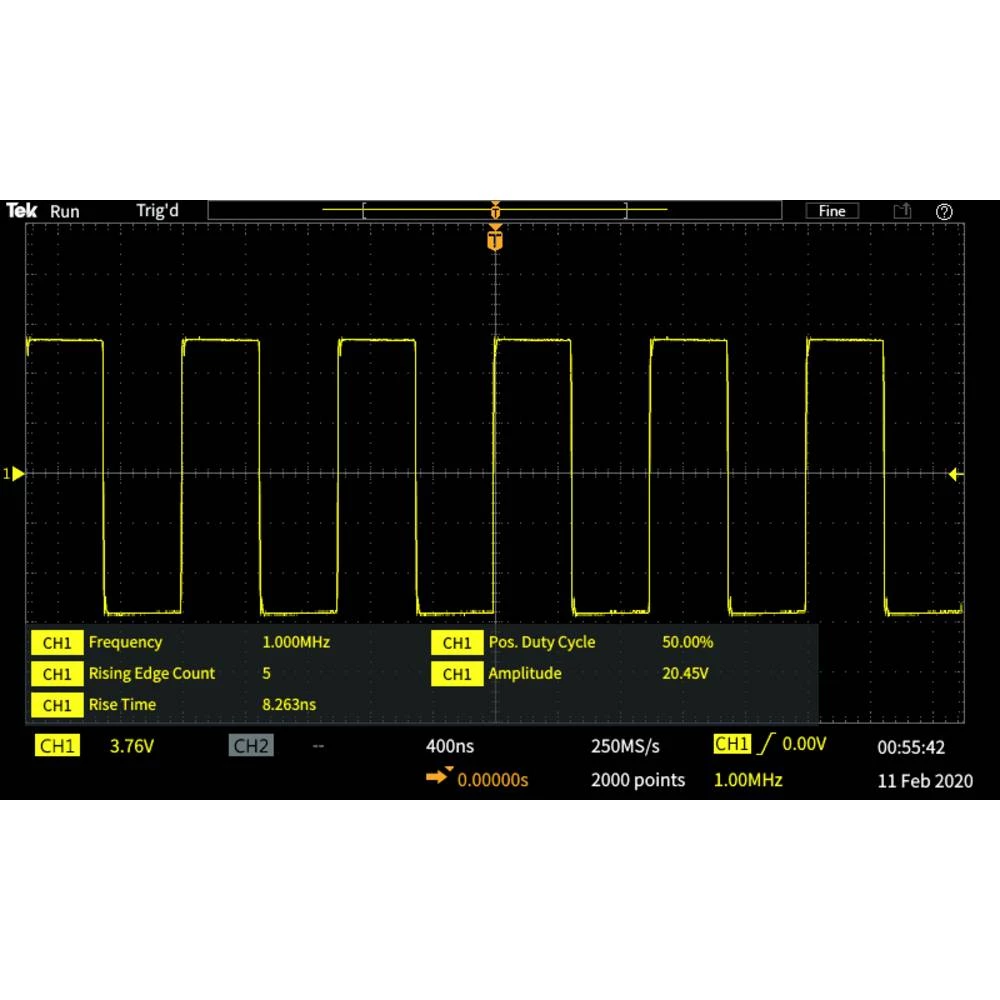

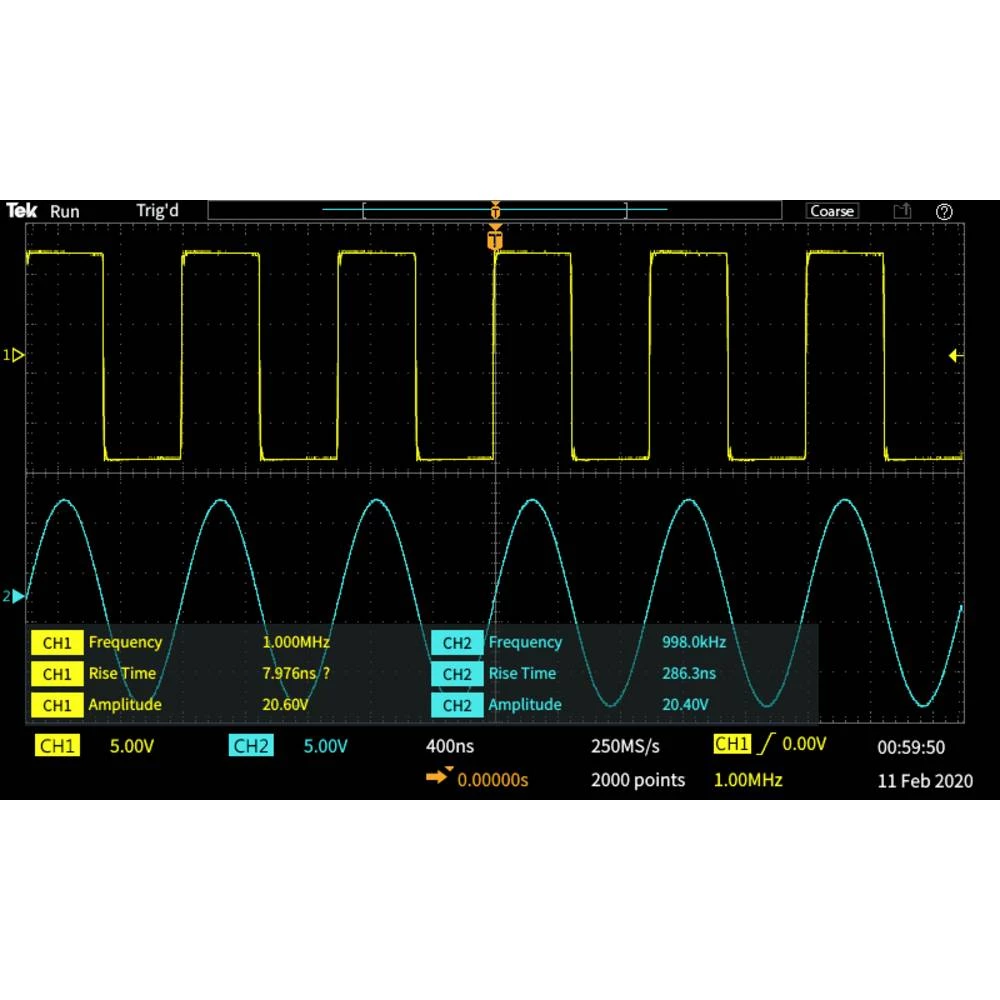

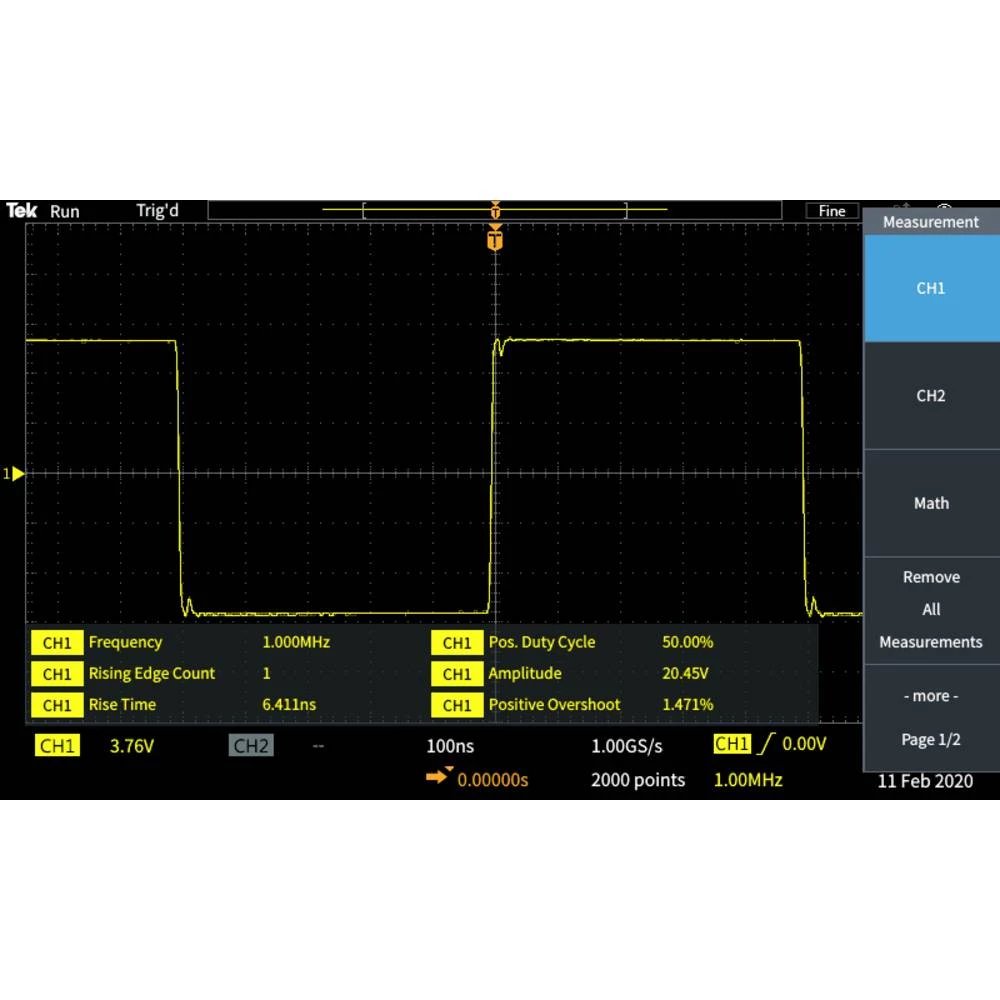

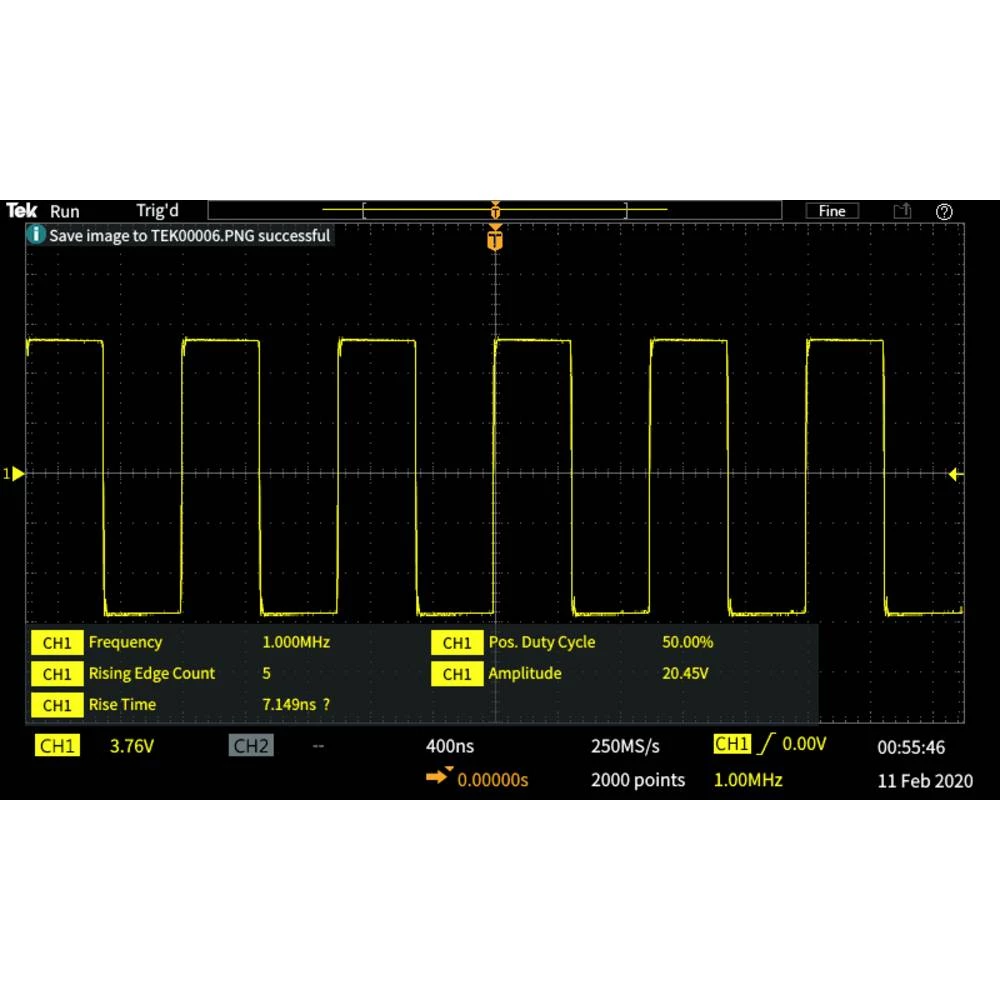

Sveobuhvatan raspon automatskih mjerenja omogućuje brzu i praktičnu provjeru širokog raspona stanja signala u različitim primjenama. Mjerenja se prikazuju na jednom ekranu. Podijeljeni su u četiri kategorije: frekvencija, vrijeme, amplituda i područje.
Sva mjerenja prikazana su na zaslonu za odabir rezultata mjerenja, što vam omogućuje odabir između 32 automatska mjerenja umjesto da morate klikati kroz brojne izbornike.
Mjerenja su označena bojama prema izvoru i prikazana na prozirnoj pozadini tako da signali nisu zaklonjeni prikazima izmjerenih vrijednosti.

FFT funkcija
Možete dobiti jasnoću o frekvencijama sadržanim u signalima korištenjem FFT gumba na prednjoj ploči za pristup funkciji FFT.
Možete prikazati samo FFT ili uključiti prikaz signala izvora kako biste vidjeli signal frekvencije i vremenske domene. Prozirni zaslon prikazuje važne postavke bez blokiranja FFT zaslona.

HelpEverywhere®
HelpEverywhere® sustav pruža tekstove pomoći s ilustracijama koje objašnjavaju različite postavke kako bi pomogle novim korisnicima da lakše odrede koja mjerenja koristiti i kako interpretirati rezultate mjerenja.
Jezik pomoći odgovara odgovarajućem korisničkom sučelju.

Nova inovativna rješenja za obuku
Osciloskop serije TBS1000C nudi nekoliko značajki koje učitelju omogućuju da provede više vremena podučavajući osnovne koncepte. Priručnik Uvod u osciloskope integriran je u sustav pomoći TBS1000C. Pritiskom na gumb Pomoć na prednjoj ploči možete pristupiti informacijama o osnovnim funkcijama osciloskopa, kao i pregledu osciloskopa TBS1000C, njegovim kontrolama i nekim savjetima za korištenje.

Funkcije kao što su automatsko postavljanje, kursori i automatska mjerenja mogu se deaktivirati na uređajima. Onemogućavanjem značajki, učenici mogu naučiti i razumjeti osnovne koncepte kao što su kako koristiti vodoravne i okomite kontrole za hvatanje signala, kako radi mreža za mjerenje vremena i napona i kako ručno iscrtati/izračunati karakteristike signala.

Koristeći funkciju integriranog programa za nastavu, instruktori mogu učitati laboratorijske vježbe u uređaj tako da polaznici tečaja imaju dostupne upute na svakoj stanici. Osim toga, ova značajka pruža strukturirani okvir unutar kojeg studenti mogu prikupljati podatke koji će biti uključeni u njihova izvješća. Preko 100 uzoraka laboratorijskih vježbi dostupno je za preuzimanje iz Tektronix Courseware Resource Center.

Fleksibilan prijenos podataka

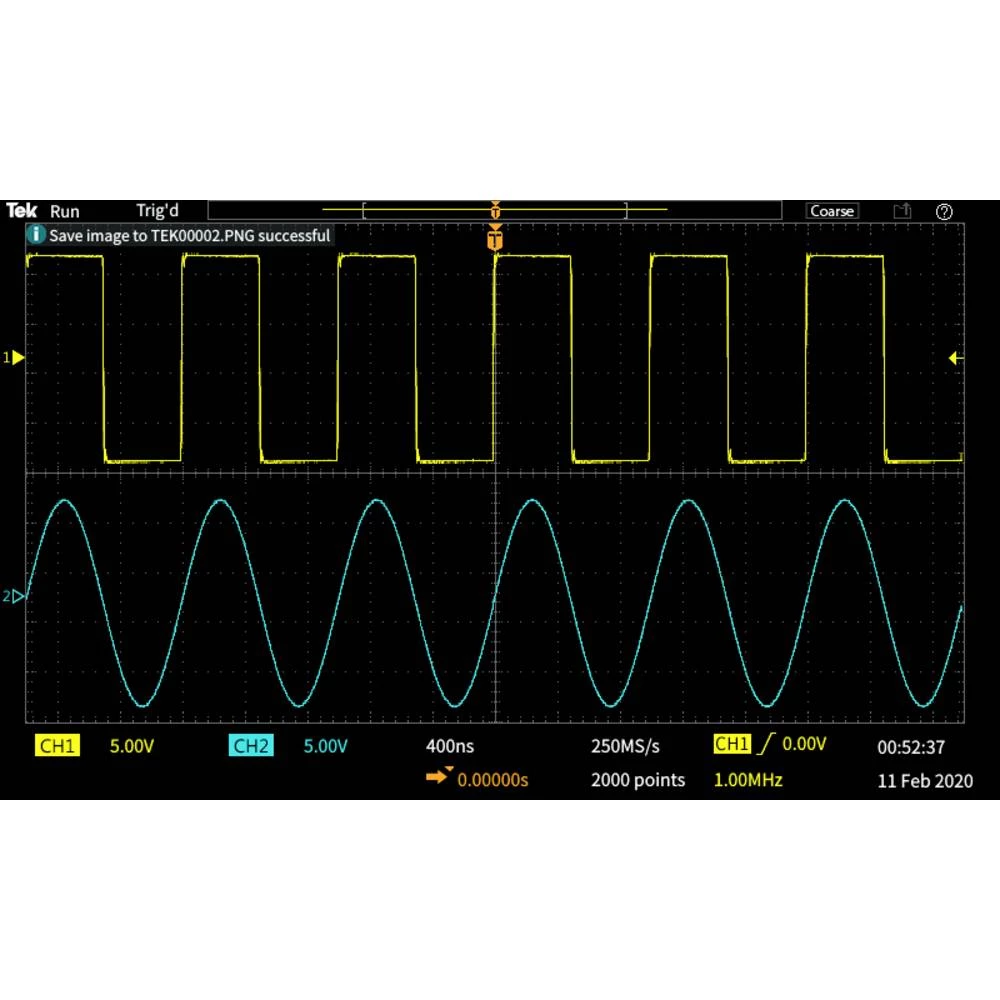

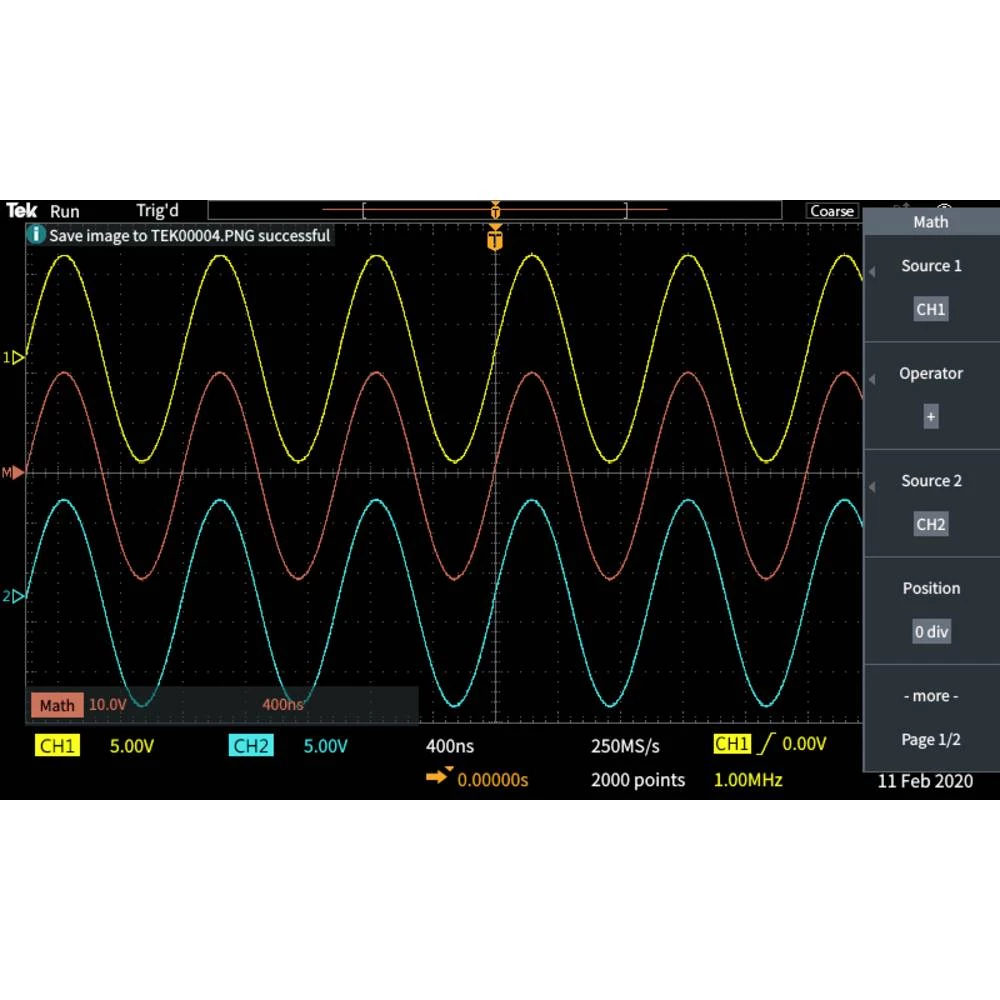

USB host priključak na prednjoj strani uređaja olakšava spremanje postavki uređaja, snimki zaslona i krivulja podataka na USB stick.

TekScope
Softver TekScope proširuje mogućnosti vašeg instrumenta jednostavnim prijenosom podataka izravno s vašeg osciloskopa na vaše računalo za offline analizu. Funkcije daljinske analize za laboratorijske osciloskope omogućuju vam izvođenje dekodiranja protokola na najčešće korištenim sabirnicama (I2C, SPI, CAN, CAN-FD, LIN i UART), dobivanje funkcija napredne analize za neograničena mjerenja, trendove, histograme, pretraživanja i označavanje i može obavljati offline analizu signala.

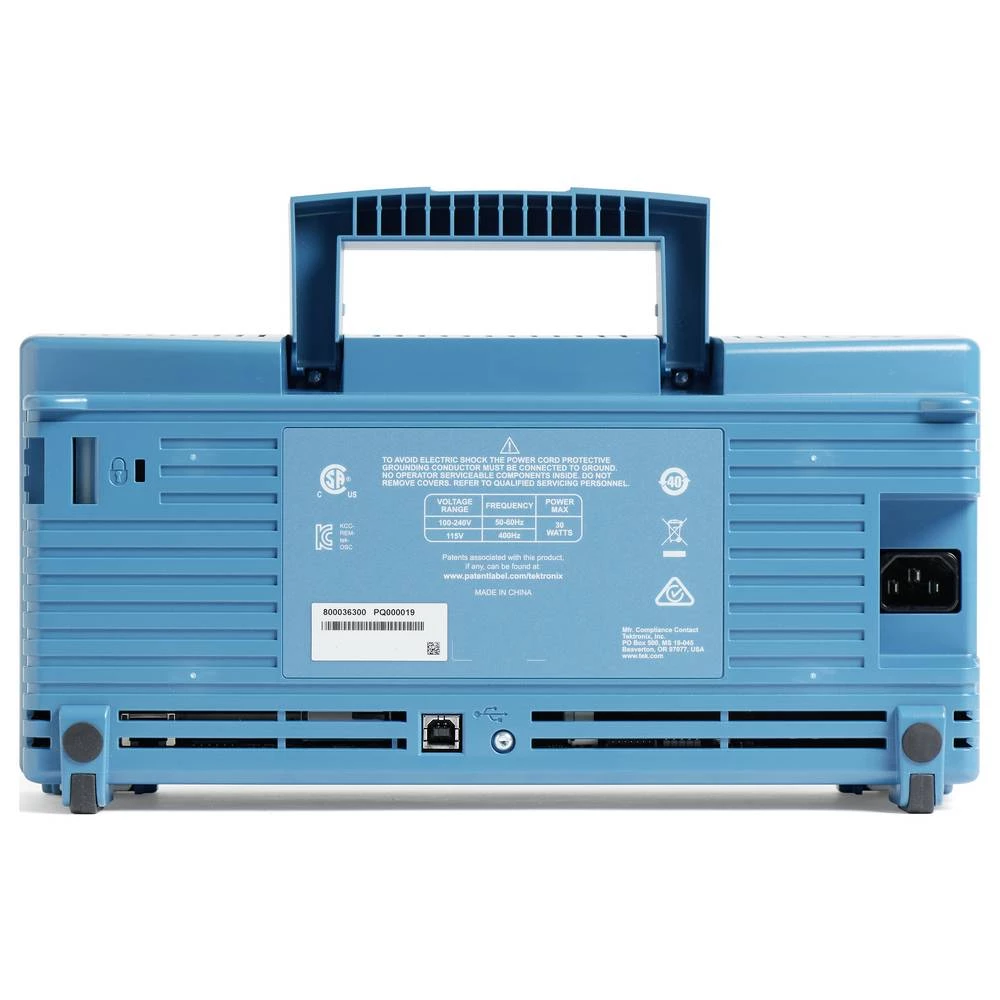

Priključak za osobno računalo

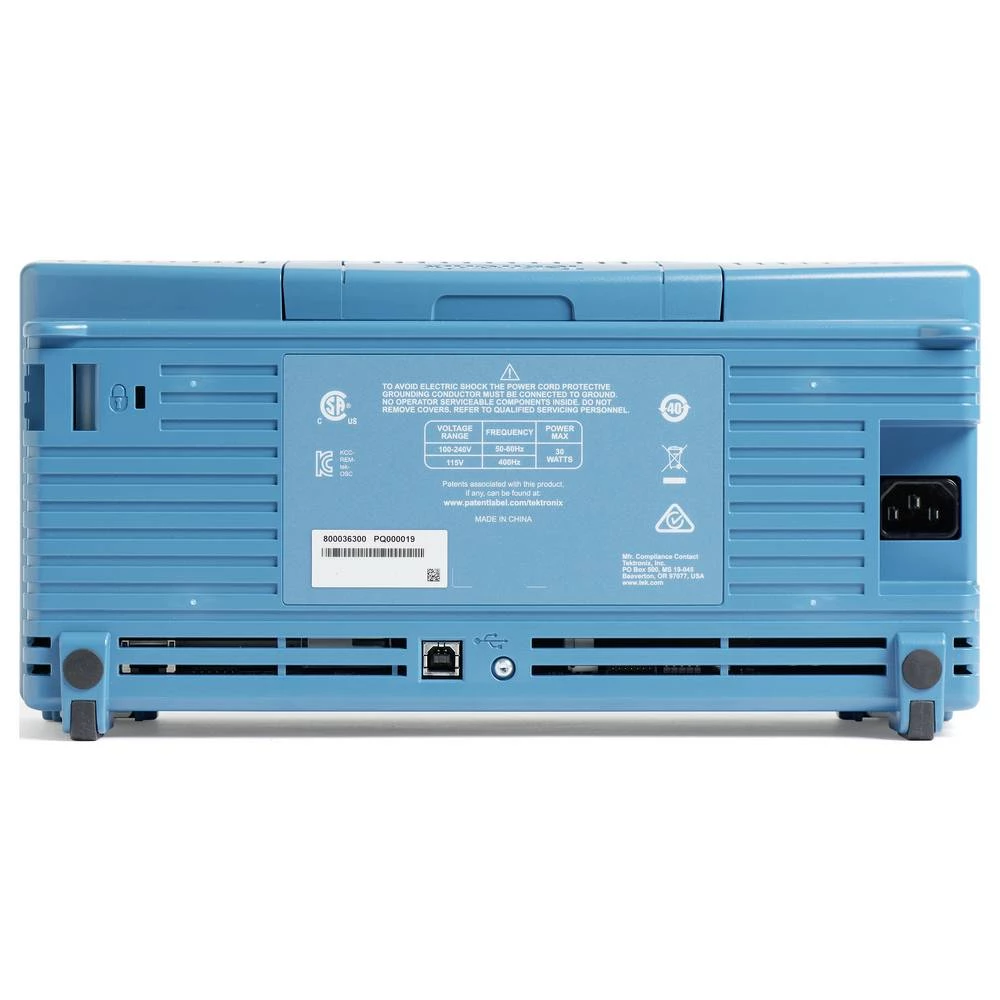

Nakon spajanja osobnog računala putem USB priključka na stražnjoj strani instrumenta, mjerenja se mogu jednostavno uhvatiti, pohraniti i analizirati pomoću OpenChoice® PC komunikacijskog softvera (dostupnog na Tektronix web stranici). Jednostavno povucite sadržaj zaslona i podatke signala u samostalnu desktop aplikaciju ili izravno u Microsoft Word i Excel.

Kickstart
KickStart omogućuje kontrolu laboratorijske opreme, automatizirano prikupljanje podataka i mogućnost snimanja mjerenja s različitih uređaja u laboratoriju. Prikupljeni podaci mogu se grafički prikazati kako bi se dobili daljnji uvidi ili izvesti u različitim formatima za daljnju analizu. Softver podržava osciloskope, digitalne multimetre (DMM), izvore napajanja i mjerne jedinice izvora (SMU).


Ovaj tekst je strojno preveden.
