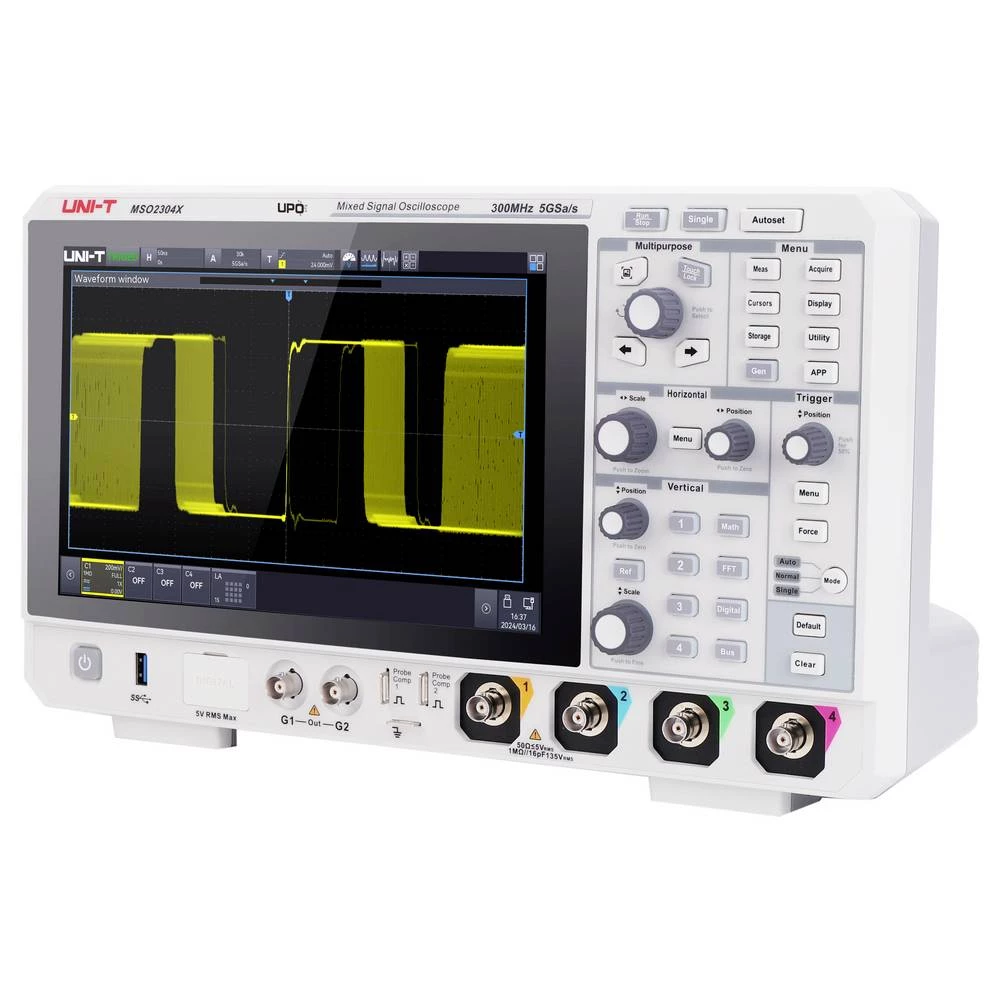

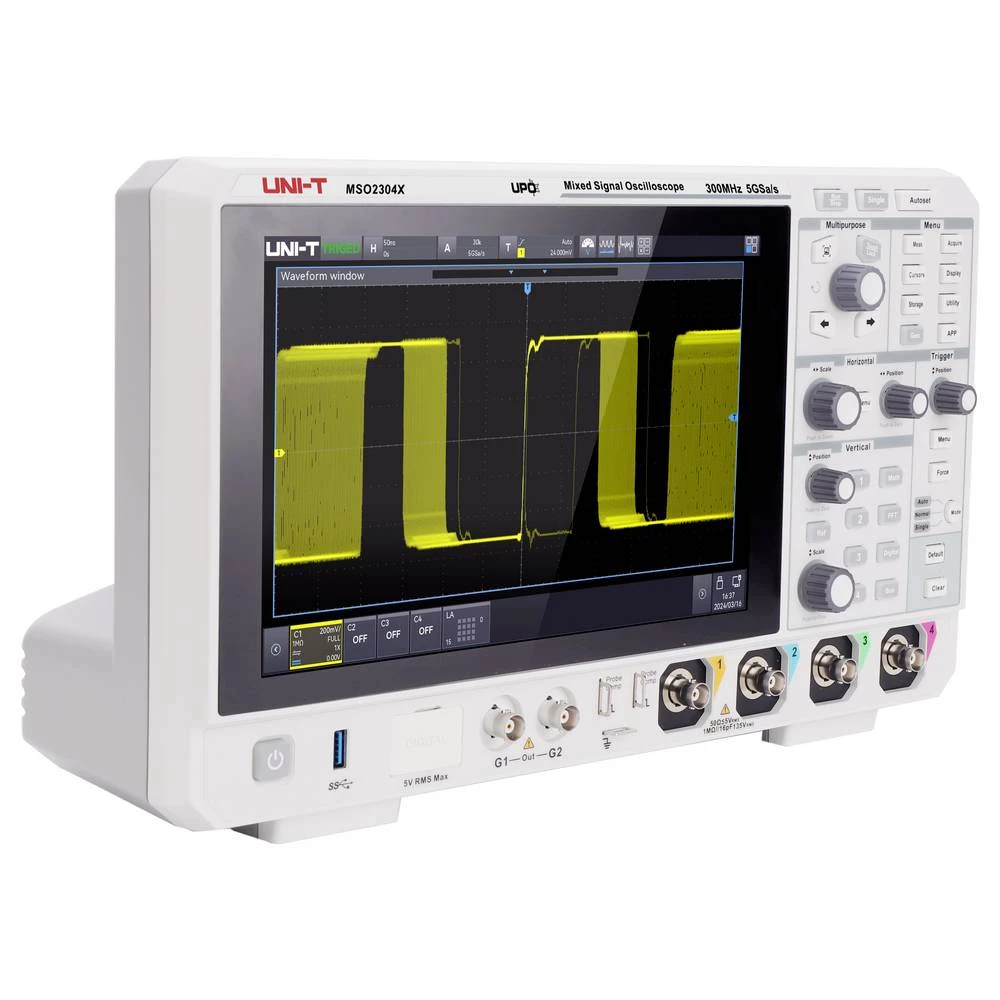

Uni-T MSO2304X digitalni osciloskop 350 MHz 500 Mpts 1 kom.
- Kataloški br:
- 3399982 - 62
- Oznaka:
- 181100300067X
- EAN:
- 6935750523162
- Kataloški br:
- 3399982 - 62
- Oznaka:
- 181100300067X
- EAN:
- 6935750523162
Uni-T MSO2304X digitalni osciloskop 350 MHz 500 Mpts 1 kom.
7,470.00 KM
Komada
Prodaja i slanje od:
Architektengruppe S71 d.o.o.
7,470.00 KM
sa PDV
Troškovi dostave
Komada
Izdvojeno & Detalji
- 350 MHz
- Broj analognih ulaza maks. 4
Tehničke specifikacije
Tehničke specifikacije
| Vrsta proizvoda | digitalni osciloskop |
| Pojasna širina | 350 MHz |
| Broj analognih ulaza maks. | 4 |
| Kalibriran po | tvornički standard (vlastiti) |
| Broj digitalnih ulaza maks. | 16 |
| Dubina memorije/kanala | 500 Mpts |
| Tip | MSO2304X |
Opis
Opis
UNI-T MSO2304X je kompaktni osciloskop mješovitog signala s propusnošću do 300 MHz, frekvencijom uzorkovanja od 5 Gsa/s i dubinom memorije od 100 Mpts koji kombinira performanse i isplativost. Zahvaljujući Ultra Phosphor 3.0, postiže brzinu akvizicije valnog oblika od 2.000.000 wfms/s, što omogućuje precizno otkrivanje rijetkih anomalija. Podržava 9 načina okidanja i 9 dekodiranja serijske sabirnice, kao i moćne funkcije analize kao što su analiza spektra, analiza snage, histogrami, snimanje valnih oblika i testiranje prolaza/neuspjeha.
Ovaj tekst je mašinski preveden.
Ovaj tekst je mašinski preveden.
Posebne značajke
- - Integrirani osciloskop 9-u-1: Osciloskop, Logički analizator, Generator funkcionalnih/proizvoljnih valnih oblika, DH23 Analizator spektra, Analizator protokola, Analizator snage, Analizator Bodeovog dijagrama, DG15 Visokoprecizni mjerač frekvencije, Digitalni voltmetar
- - Ultra Phosphor 3.0: 8-kanalno paralelno mapiranje grafike, obrada do 20 Gbps, brzina akvizicije 2.000.000 wfms/s, mrtvo vrijeme do 1 µs
- - 54 vrste mjerenja: automatska mjerenja napona, frekvencije i faze, napredne statističke funkcije, grafikoni trendova
- Dekodiranje i pokretanje protokola: Podrška za 9 protokola (UART, I2C, SPI, CAN, I2S), dekodiranje 200M podataka u stvarnom vremenu, simultana analiza četiriju sabirnica
- - Analizator spektra: FFT s 4M točaka, dijagrami vodopada, automatska mjerenja markera, simultani izračun FFT-a za 4 kanala
- Analiza snage 6+: analiza PSRR-a, detekcija harmonika, analiza udarne struje, 12 dodatnih testova snage za stabilnost sustava i energetsku učinkovitost
Opseg isporuke
- - MSO2304X (300 MHz, 5 GSA/s, 4 kanala) x 1
- - Kabel za napajanje x 1
- - USB kabel x 1
- - Pasivne sonde (300 MHz) x4
- - BNC-BNC prolazni kabel × 1
- - BNC kabel s krokodil štipaljkom (crveni i crni) × 1
- - Pasivne sonde × 4
- - Potvrda o kalibraciji x 1
- -Višejezične sigurnosne upute x 1
- - Kratki vodič za početak x 1
Komentar
Drugi modeli - MSO2204X: propusnost od 200 MHz, 4 analogna kanala, brzina uzorkovanja od 5 Gsa/s, memorija od 100 Mpts, akvizicija valnih oblika od 2.000.000 wfms/s, 16 digitalnih kanala, s opcionalnim dvokanalnim generatorom od 50 MHz. - MSO2104X: propusnost od 100 MHz, 4 analogna kanala, brzina uzorkovanja od 5 Gsa/s, memorija od 100 Mpts, akvizicija valnih oblika od 2.000.000 wfms/s, 16 digitalnih kanala, s opcionalnim dvokanalnim generatorom od 50 MHz. Softverske opcije - MSO2000X-AWG: Opcija dvostrukog generatora proizvoljnog valnog oblika od 50 MHz (uključuje Bodeov dijagram) - MSO2000X-PWR: Opcija analize snage - MSO2000X-BND: Sve opcije pokretanja i dekodiranja serijske sabirnice (uključujući MSO2000X-AUTO: paket i MSO2000X-AUDIO) - MSO2000X-AUDIO: Opcija pokretanja i analize audio serijske sabirnice - MSO2000X-AUTO: Opcija pokretanja i dekodiranja automobilske serijske sabirnice (uključujući CAN, CAN-FD, LIN, FlexRay, SENT) - MSO2000X-CAN: Opcija pokretanja i analize automobilske serijske sabirnice (CAN) - MSO2000X-CANFD: Opcija pokretanja i analize automobilske serijske sabirnice (CAN-FD) - MSO2000X-LIN: Opcija okidanja i analize automobilske serijske sabirnice (LIN) - MSO2000X-FLEX: Opcija pokretanja i analize automobilske serijske sabirnice (FlexRay) - MSO2000X-SENT: Opcija okidanja i analize automobilske sabirnice senzora (SENT)
Sistemski zahtjevi
Nema sistemskih ograničenjaOcjene kupaca
