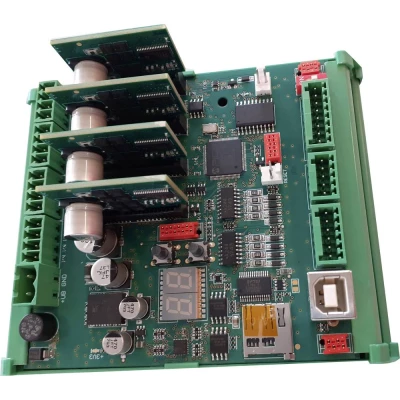

Upravljač koračnog motora Emis SMC-IC4 12 V, 48 V

Stepeni regulator motora SMC-IC4 može smjestiti četiri stupnja izlazne snage. Ovdje su dostupna pojačala za fazne struje od 1A do 4A. Bipolarni stepenički motori s dvije ili četiri faze mogu se povezati. Ovisno o snazi motora, radnom ciklusu motora i postavljenoj mirovanju, preporučuje se korištenje ventilatora za hlađenje izlazne faze motora. Potrebno napajanje je istosmjerno napajanje s naponom od najmanje 12 V do maksimalno 48 V istosmjernog napona. Komunikacija između računala i SMC-IC4 odvija se putem USB sučelja (tip B). Nakon prvog spajanja USB kabela na računalu se generira virtualna COM pošta i COM port br. dodijeljena. Svi prijenos podataka odvija se putem ovog virtualnog COM ulaza. Terminalni program može se koristiti za kontrolu SMC-IC4. Digitalni ulazi mogu se mijenjati ili Upravljački signali isporučuju se s DC-om od 0-24V. Referentni prekidači povezani su na ulaze 1-4. Slobodno programibilne funkcije mogu se pohraniti u dostupnu memoriju za čitanje na svih osam ulaza. Postoji 7 tranzistorskih izlaza s max. Dostupni su 24V istosmjerni napon i 100mA struja. Dvoznamenkasti LED zaslon koristi se za prikaz različitih stanja sustava. Za samostalne programe dostupna je memorija samo za čitanje za 28 programa s 64kB svakog. Ako se trebaju primijeniti veći programi, u tu se svrhu može koristiti mikro SD kartica. Na SMC-IC4 dostupan je odgovarajući utor. Ova dva gumba mogu se koristiti za postavljanje postavki ili izbora za samostalne aplikacije (rad bez računala). Ako treba raditi sa više koračnih motora, nekoliko SMC-IC4 upravljačkih kartica može se kaskadno kaskadirati. Uključen je kabel za povezivanje svake kartice. Prva kartica povezana je s računalom i preuzima glavnu funkciju.

Ovaj tekst je strojno preveden.
